| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -806 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 3x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار شامل: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | نظام اختبار التتابع متعدد القنوات,نظام اختبار التتابع ثلاثي الأطوار,مجموعة اختبار التتابع ثلاثي الأطوار مقاس 8 بوصات |
||
نظام اختبار التتابع التلقائي ثلاثي الأطوار
الموديل: RELAYSTAR-806
RELAYSTAR-806 هو نظام اختبار ترحيل أوتوماتيكي وقابل للبرمجة ، والذي يسمح بالتحقق التلقائي من مرحلات الحماية ، مثل تلك المستخدمة في نظام طاقة الجهد المتوسط والعالي.

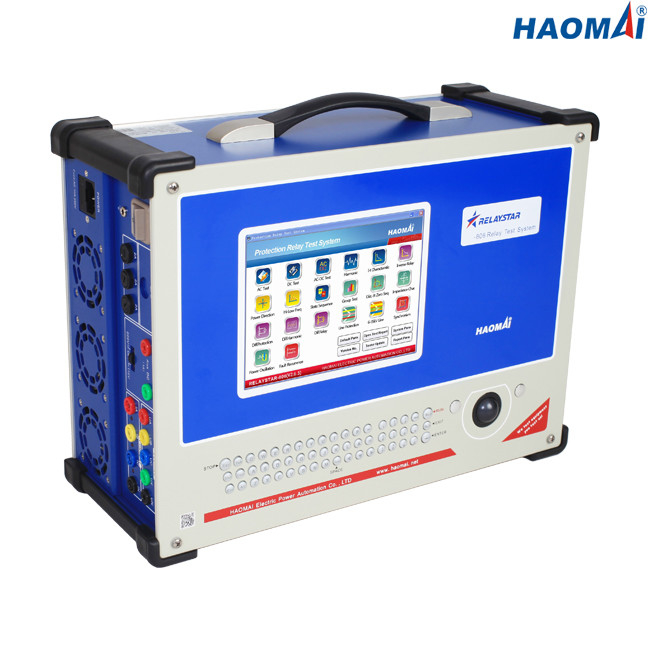

توجد جميع أجزاء الأجهزة لمجموعة RELAYSTAR-806 في علبة 3U ، والتي تحتوي على: مصدر الطاقة ودوائر الواجهة ولوحات التحكم ومكبرات الجهد والتيار وجهاز الكمبيوتر الصناعي المدمج وشاشة LCD مقاس 8 بوصات ولوحة المفاتيح و الفأر.يمكن تشغيله محليًا واستكمال جميع الاختبارات بدون كمبيوتر خارجي.
تعمل مجموعة RELAYSTAR-806 بالاتصال بجهاز كمبيوتر يتحكم فيها عبر منفذ Ethernet.يسمح للمجموعة بتفسير جميع الأوامر الواردة من الكمبيوتر وإرسال نتائج الاختبار عبر تشغيل برنامج RELAYSTAR على جهاز كمبيوتر أو كمبيوتر محمول يعمل بنظام التشغيل Windows.
يتيح برنامج RELAYSTAR الذي يعمل على جهاز الكمبيوتر للمستخدم:
● التحكم في جميع مخرجات التيار والجهد ، لمحاكاة جميع أنواع الأعطال: على وجه الخصوص ، الأعطال التي تحدث على شبكة التوزيع مع توصيل المحايد بالأرض.
● قم بتغيير الإخراج في منحدر أو وضع خطوة.
● تحديد حالة المدخلات والمخرجات بين عمليتي محاكاة للخطأ.
● محاكاة التطور المعقد ، مع وجود أخطاء تتغير أثناء الاختبار.
● احفظ تقرير الاختبار بتنسيق Word في جهاز الكمبيوتر مباشرةً.
الخصائص الرئيسية
1) كمبيوتر صناعي مدمج بشاشة LCD مقاس 8 بوصات
2) التحكم والعمل محليًا أو بواسطة كمبيوتر خارجي
3) ما يصل إلى 3 مخرجات تيار و 4 مخرجات جهد بالإضافة إلى مصدر تيار مستمر إضافي
4) قادرة على التدرج أو زيادة التيار
5) مخرجات عالية الدقة: ≤0.1٪
6) واجهة إيثرنت لتوصيل الكمبيوتر
7) GPS داخلي للاختبارات من طرف إلى طرف
8) برامج الاختبار وإدارة البيانات المتقدمة
9) الحماية الأوتوماتيكية للأحمال الزائدة والدائرة المفتوحة
10) جودة عالية وأمان وموثوقية
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
قوة
| 3 أطوار AC (LN) | 3x300VA عند 40A |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 120 أمبير | |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 300 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x70VA عند 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x140VA عند 300 فولت | |
| DC (LN) | 3x80VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
إمداد التيار المستمر الإضافي (إخراج محاكي البطارية)
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
نظام اختبار الترحيل الأوتوماتيكي ثلاثي الأطوار RELAYSTAR-806 خفيف الوزن ويسهل حمله إلى موقع الاختبار.يتم وضع مجموعة RELAYSTAR-806 وجميع الملحقات في صندوق من سبائك الألومنيوم بمقبض وعجلات.
