| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | نظام اختبار التتابع ISO9001,نظام اختبار ترحيل العبوات الناسفة,مرحل متعدد الأغراض ومجموعة اختبار العبوات الناسفة |
||
نظام اختبار التتابع العالمي

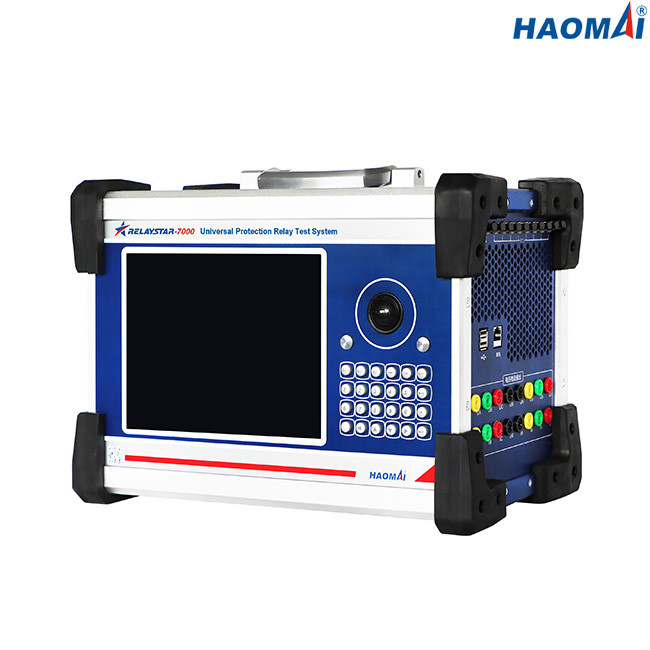

الموديل: RELAYSTAR-7000
RELAYSTAR-7000 عبارة عن نظام اختبار محمول ومتعدد الأغراض قادر على اختبار مجموعة متنوعة من المرحلات الواقية الكهربائية والميكانيكية وذات الحالة الصلبة والمعالجات الدقيقة ، ومرحلات الحمل الزائد للمحرك والعبوات الناسفة المرتكزة على IEC 61850.
يمكن تشغيل الوحدة إما يدويًا عبر الكمبيوتر الصناعي المدمج وواجهة مستخدم شاشة TFT LCD مقاس 9.7 بوصة ، أو تشغيل برنامج RELAYSTAR عن بُعد على جهاز كمبيوتر.
تشتمل واجهة المستخدم المدمجة على شاشة كبيرة وسهلة القراءة بالألوان الكاملة عالية الدقة وعالية الوضوح وشاشة TFT LCD تعرض القيم المقاسة مثل التيار المتردد والتيار المستمر وفولت التيار المتردد والتيار المستمر والوقت في كل من الثواني والدورات.اعتمادًا على نوع الاختبار المحدد ، قد يتم عرض قيم أخرى ، مثل زاوية المرحلة أو التردد أو واتس أو VA أو عامل الطاقة.
الخصائص الرئيسية
1) تصميم الكل في واحد لاختبار جميع أنواع مرحلات الحماية والعبوات الناسفة
2) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
3) 6 قنوات حالية قابلة للتحويل و 6 قنوات جهد
4) المدمج في المراقبة والتسجيل
5) قدرة اختبار متزامنة عبر القمر الصناعي لنظام تحديد المواقع العالمي (GPS) من طرف إلى طرف
6) أربعة أوضاع لمزامنة الوقت: GPS مدمج ، رمز IRIG-B ، PPS و IEEE1588
7) قدرة اختبار IEC 61850
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
نظام اختبار الترحيل العالمي RELAYSTAR-7000 هو الأنسب في البيئات التي تعتمد على الحماية الرقمية والاتصال.بفضل دقته العالية بشكل غير عادي ، فهو أيضًا جهاز معاير قائم على المصدر مثالي لجميع أنواع أجهزة القياس مثل مقياس PQ و PMU.
نظام اختبار الترحيل العالمي RELAYSTAR-7000 يتمتع بحماية مثالية.جميع مخرجات التيار والجهد هي مقاومة للحمل الزائد وقصيرة الدائرة ومحمية ضد الإشارات الخارجية ذات الجهد العالي العابر ودرجة الحرارة الزائدة.
فاز نظام اختبار الترحيل العالمي RELAYSTAR-7000 بالمناقصة من SGCC (State Grid Corporation of China) عدة مرات.تظهر صور الاختبار الميداني كما هو موضح أدناه.
