| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -806 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 3x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| Max. الأعلى. output power انتاج الطاقة: | 1x1000VA عند 120 أمبير | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | طقم اختبار مرحل ثلاثي الأطوار ISO9001,طقم اختبار مرحل متعدد الأوضاع 3,طقم حقن ثانوي 18 كجم لاختبار التتابع |
||

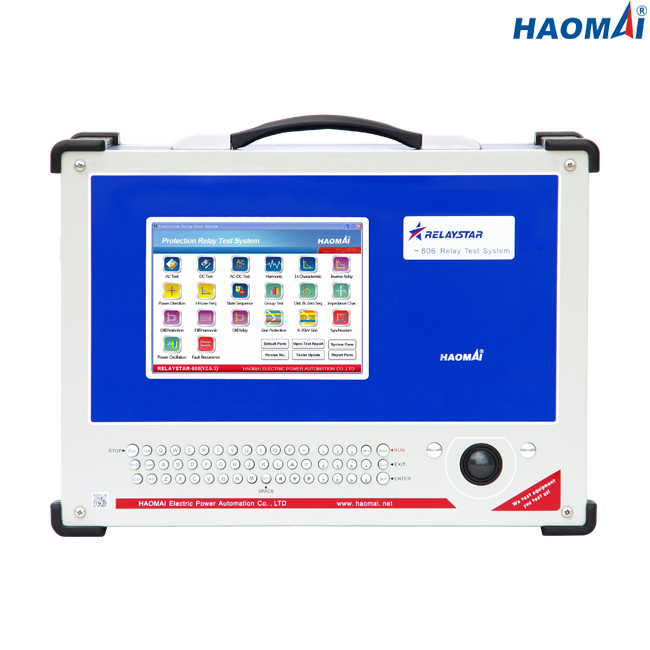

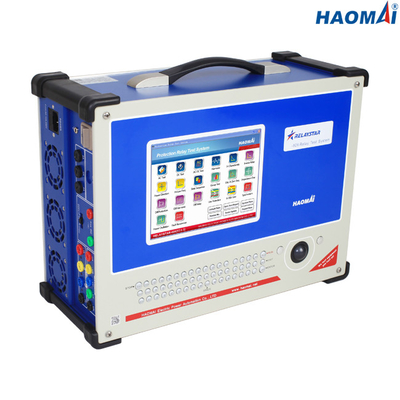

مجموعة اختبار مرحل الحماية ثلاثية الطور
الموديل: RELAYSTAR-806
RELAYSTAR-806 عبارة عن مجموعة اختبار تتابع حماية الكل في واحد لاختبار مرحلات الحماية الكهرو-ميكانيكية والحالة الصلبة والمعالجات الدقيقة.
الوحدة مدمجة للغاية ومتينة.يشتمل التصميم على أحدث تقنيات المعالجات الرقمية الحديثة لتحقيق خصائص إخراج لا تقبل المنافسة من حيث القوة والدقة والتشوه المنخفض والقدرة الديناميكية.تتيح هذه التقنية للمستخدمين اختبار العديد من الوظائف المحددة المختلفة المطلوبة في اختبار الترحيل ، دون الحاجة إلى ملحقات إضافية.يتم إنشاء جميع إشارات الخرج رقميًا وتضخيمها والتحكم فيها داخليًا بواسطة وحدات المولدات الذكية ، والتي تفسر الطلبات الواردة من اللوحة الأمامية لإنتاج إخراج عالي الدقة ومستقر ومنخفض التشوه ، بغض النظر عن مصدر الجهد.
يمكن لـ RELAYSTAR-806 إجراء اختبار شامل عبر وحدة GPS المدمجة واستلام الملحقات.
الخصائص الرئيسية
1) خرج تيار ثلاثي الأطوار (3 × 40 أمبير) + خرج جهد رباعي الطور (4 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 8 بوصات
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) مضخم طاقة خطي عالي الأداء
5) نهاية إلى نهاية الاختبار مع نظام تحديد المواقع المدمج
6) المساعد المستقل.العاصمة
7) الحماية الذاتية الذكية
8) وحدات اختبار وفيرة
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
|
قوة
|
3 أطوار AC (LN) | 3x300VA عند 40A |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 120 أمبير | |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 300 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x70VA عند 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x140VA عند 300 فولت | |
| DC (LN) | 3x80VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
يجعل التصميم المدمج ومضخم الطاقة الخطي عالي الأداء مجموعة اختبار تتابع الحماية ثلاثية الطور RELAYSTAR-806 مناسبة بشكل خاص للاختبار والتكليف بالعمل في أنظمة التوزيع والصناعية.
اجتازت مجموعة اختبار مرحل الحماية ثلاثية الطور RELAYSTAR-806 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025.
تم أيضًا معايرة مجموعة اختبار ترحيل الحماية ثلاثية الطور RELAYSTAR-806 في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025.
يتم عرض تقرير اختبار النوع وتقرير المعايرة الصادر عن المختبر على النحو التالي.
