Name: معدات اختبار ترحيل الحماية الفائقة متعددة الأوضاع متعددة الأغراض
Brand: HAOMAI
SKU: ريلاي ستار -7000

معدات اختبار ترحيل الحماية الفائقة متعددة الأوضاع متعددة الأغراض

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HAOMAI
إصدار الشهادات:	ISO9001:2015, Type Test Report, Calibration Report
رقم الموديل:	ريلاي ستار -7000

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	negotiation
تفاصيل التغليف:	حالة النقل + حالة الخشب الرقائقي
وقت التسليم:	10-15 يوم عمل
شروط الدفع:	تي / ت
القدرة على العرض:	400 مجموعة شهريا

اتصل

مفصلة وصف المنتج

اسم المنتج:	مجموعة اختبار مرحل الحماية ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي	الإخراج الحالي:	6 × 0 ... 30 أ
خرج الجهد:	6 × 0 ... 150 فولت	دقة الإخراج:	≤0.1٪ لمخرج التيار المتردد
اختبار IEC 61850:	متوفر	عملية:	الوضع المحلي + وضع الكمبيوتر
تسليط الضوء:	معدات اختبار ترحيل الحماية متعدد الأوضاع , معدات اختبار ترحيل الحماية الفائقة الخفة , معدات اختبار ترحيل الحماية متعددة الأغراض

نظام اختبار الترحيل متعدد الأغراض

نموذج:ريلاي ستار -7000

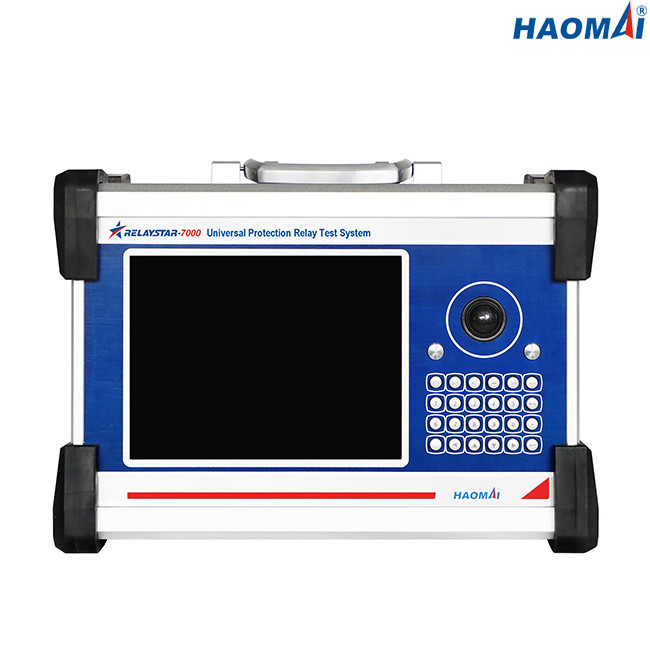

RELAYSTAR-7000 هو نظام اختبار تتابع حماية محمول متعدد الأغراض وميداني.يمكن تشغيل وحدة RELAYSTAR-7000 عبر الكمبيوتر الصناعي المدمج المزود بشاشة لمس TFT LCD مقاس 9.7 بوصة ولوحة مفاتيح وماوس ، مما يسمح للمستخدم بإجراء اختبار يدوي وثابت وديناميكي بسرعة وسهولة.يمكن حفظ نتائج الاختبار في الذاكرة المحلية ، ثم تنزيلها على قرص فلاش USB لنقل بيانات الاختبار أو لطباعة تقارير الاختبار.

للاختبار التلقائي بالكامل على جهاز كمبيوتر ، تأتي كل وحدة RELAYSTAR-7000 مع إصدار التثبيت من برنامج RELAYSTAR.برنامج RELAYSTAR قادر على العمل على جهاز كمبيوتر يعمل بنظام التشغيل Windows 10.

تم تصميم RELAYSTAR-7000 لاختبار المرحلات الواقية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة والعبوات الناسفة IEC61850 ووحدة الدمج.

يمكن أيضًا مزامنة RELAYSTAR-7000 لإجراء اختبار شامل مع مجموعات الاختبار المخصصة في محطات فرعية مختلفة من خلال نظام تحديد المواقع العالمي المدمج.

الخصائص الرئيسية

● قادرة على اختبار المرحلات الواقية الكهربائية والميكانيكية والحالة الصلبة والمعالجات الدقيقة ، IEC61850 العبوات الناسفة ووحدة الدمج

● تيار 6 أطوار (6 × 30 أمبير) + خرج جهد 6 أطوار (6 × 150 فولت)

● عملية قائمة بذاتها باستخدام شاشة TFT LCD رسومية عالية الدقة بديهية ، لا يلزم تشغيل جهاز كمبيوتر

● القدرة على اختبار الكمبيوتر عن بعد

● التيار العالي والطاقة العالية

● رصد وتسجيل الموجي المدمج

● قدرة اختبار متزامن عبر القمر الصناعي لنظام تحديد المواقع العالمي (GPS) الديناميكي

● قدرة اختبار IEC61850

معلومات تقنية

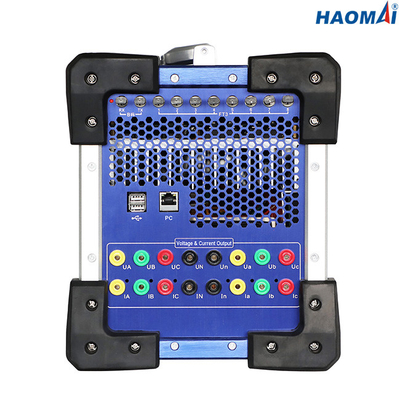

مخرجات التيار والجهد العام

المولد الحالي	يضع مجال	6 مراحل AC (LN): 6x0… 30A
		تيار مستمر (LN): 6x0 ... ± 10 أمبير
	قوة	6 مراحل AC (LN): 6x450VA عند 30A
		تيار مستمر (LN): 6x120VA عند 10 أمبير
	صحة	التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A)
		تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A)
	دقة	1 مللي أمبير
مولد الجهد	يضع مجال	6 مراحل AC (LN): 6x0 ... 150 فولت
		تيار مستمر (LN): 6x0 ... ± 160 فولت
	قوة	6 مراحل AC (LN): 6x80VA عند 150V
		تيار مستمر (LN): 6x80VA عند 160 فولت
	صحة	التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت)
		تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت)
	دقة	1mV
المولدات العامة	تكرر	النطاق: 0 ~ 1200 هرتز
		الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز)
		القرار: 0.001 هرتز
	مرحلة	النطاق: -360 درجة ~ + 360 درجة
		الدقة: 0.1 درجة
		القرار: 0.01 درجة
	متناسق	ترتيب التراكب: 2 ~ 24 مرة
		تشويه: ≤0.5٪

واجهات اتصال إيثرنت

الوضع	10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي)
رقم المنفذ	2
نوع الواجهة	منفذ RJ45
مؤشر الحالة	مصابيح LED

واجهات اتصالات الألياف الضوئية

الوضع	100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل)
رقم المنفذ	8
نوع الواجهة	LC
نوع الألياف	62.5 / 125μm (ألياف متعددة الأوضاع)
الطول الموجي	1310 نانومتر
مسافة الإرسال	> 1 كيلومتر
مؤشر الحالة	مصابيح LED

واجهات FT3

رقم المنفذ	9 (8 للإرسال ، 1 للاستقبال)
نوع الواجهة	شارع
نوع الألياف	62.5 / 125μm (ألياف متعددة الأوضاع)
الطول الموجي	850 نانومتر

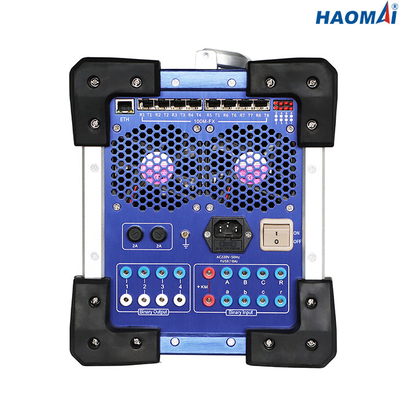

المدخلات الثنائية

رقم	8
يكتب	جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي)
خصائص العتبة	"0": 0 6 فولت ؛"1": 12 فولت 250 فولت

نواتج ثنائية

رقم	4
يكتب	اتصال خامل
كسر القدرة	250VAC / 0.5A ؛250VDC / 0.2 أمبير

المراقبة والتسجيل المدمجين

يراقب	التيارات ومخرجات الجهد
تسجيل	المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية
الوضع	المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية
طول التسجيل	غير محدود (حتى تمتلئ الذاكرة الداخلية)

مزود الطاقة

جهد الدخل الاسمي	حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة)
التردد الاسمي	50/60 هرتز
التصنيف الحالي	10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت
اتصال	مقبس تيار متردد قياسي (IEC 60320)

الظروف البيئية

درجة حرارة التشغيل	0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت)
درجة حرارة التخزين	-25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت)
نطاق الرطوبة	الرطوبة النسبية 5 ... 95٪ ، دون تكاثف
اهتزاز	IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز)

متفرقات

وزن	19.5 كجم (42.99 رطلاً)
الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض)	405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة)

معايير الأمان والتوافق الكهرومغناطيسي

EMC	يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE).
	يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE).
أمان	IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3
	IEC 61010-1

RELAYSTAR-7000 عبارة عن نظام اختبار ترحيل محمول متعدد الأغراض وميداني لاختبار مرحلات الحماية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة ، IEC61850 IEDs ووحدة الدمج في محطة الطاقة ، كل من المحطات الفرعية التقليدية والمحطات الفرعية الذكية.
