| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار 1600 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار مرحل الحماية ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| Max. الأعلى. output power انتاج الطاقة: | 1x1000VA عند 240 أمبير | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | نظام اختبار التتابع متعدد الوظائف,نظام اختبار التتابع 150 فولت,معدات اختبار التتابع ذات 6 مراحل |
||

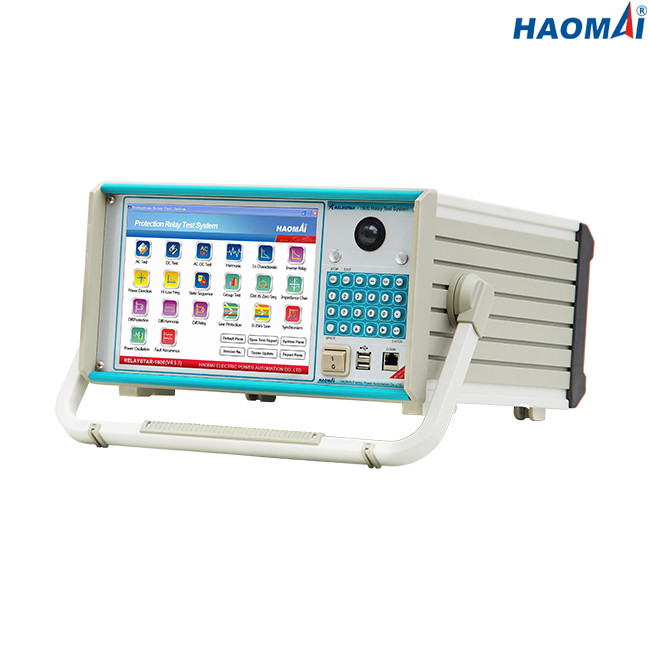

نظام اختبار التتابع متعدد الوظائف ذو 6 مراحل
الموديل: RELAYSTAR-1600
نظام اختبار الترحيل المكون من 6 مراحل RELAYSTAR-1600 هو نظام اختبار متعدد الوظائف مع 6 قنوات إخراج تيار (6 × 0 ... 40A) و 6 قنوات إخراج للجهد (6 × 0 ... 150 فولت) ، والذي تم تصميمه بشكل أساسي للاختبار الثانوي لمرحلات الحماية .يمكن اختبار جميع أنواع مرحلات الحماية تقريبًا ، مثل مرحلات الحماية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة.
نظام اختبار التتابع متعدد الوظائف المكون من 6 مراحل RELAYSTAR-1600 لديه القدرة على التحكم يدويًا عن طريق الكمبيوتر الصناعي المدمج وشاشة TFT LCD بالألوان الكاملة ، والتي تتيح للمستخدم إجراء اختبار يدوي وثابت وديناميكي بسرعة وسهولة ، بالإضافة إلى استخدام وحدات اختبار مدمجة مسبقًا لمعظم المرحلات الشائعة.
يمكن مزامنة نظام اختبار الترحيل متعدد الوظائف المكون من 6 مراحل RELAYSTAR-1600 لإجراء اختبار شامل مع مجموعات الاختبار المخصصة في محطات فرعية مختلفة من خلال نظام تحديد المواقع العالمي (GPS) المدمج.
الخصائص الرئيسية
1) مخرجات تيار 6 أطوار (6 × 40 أمبير) + 6 أطوار للجهد (6 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) خرج طاقة عالية 1x1000VA عند 240 أمبير
5) المدمج في رصد الموجي والتسجيل
6) قم بإجراء اختبار من البداية إلى النهاية عبر نظام GPS المدمج
7) خرج Aux DC
8) برنامج اختبار RELAYSTAR كامل الوظائف
9) مرفق استيراد وتصدير RIO
10) إنشاء تقرير الاختبار التلقائي
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 40 أ |
| 3 أطوار AC (LN) | 3x0… 80 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 240 أ | |
| DC (LN) | 6x0… ± 20 أ | |
| قوة | 6 مراحل AC (LN) | 6x300VA عند 40A |
| 3 أطوار AC (LN) | 3x450VA عند 80 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 240 أمبير | |
| DC (LN) | 6x120VA في 20A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 20A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 175 فولت | |
| قوة | 6 مراحل AC (LN) | 6x80VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x80VA عند 175 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 175 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 420 × 360 × 210 ملم (16.54 × 14.17 × 8.27 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
نظام اختبار الترحيل متعدد الوظائف ذو 6 مراحل RELAYSTAR-1600 هو أداة قوية لاختبار جميع أنواع مرحلات الحماية في محطات الطاقة أو المحطات الفرعية.
