| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | ريلاي ستار- H60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار مرحل الحماية ، اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 32 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 300 فولت | دقة الإخراج: | ≤0.05٪ لمخرج التيار المتردد |
| اختبار شامل: | بواسطة نظام GPS مدمج | عملية: | حاسوب محمول |
| تسليط الضوء: | نظام اختبار التتابع 32.63 رطلاً,نظام اختبار التتابع 50 هرتز,طقم اختبار التتابع 60 هرتز |
||

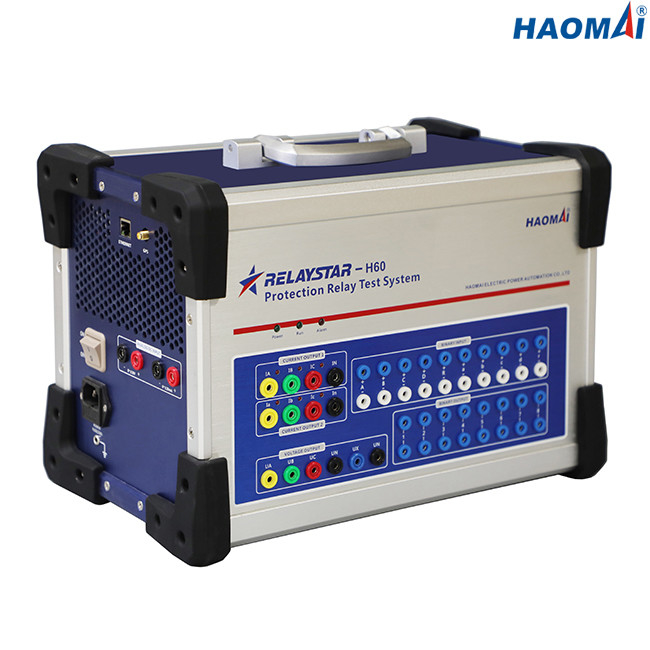

نظام اختبار مرحل ست مراحل عالي الدقة
الموديل: RELAYSTAR-H60
RELAYSTAR-H60 هو نظام اختبار مرحل سداسي الأطوار عالي الدقة لاختبار جميع الأجيال وأنواع مرحلات الحماية في المحطات الفرعية ذات الجهد العالي والبيئات الصناعية.يمكنه إخراج تيار من 6 أطوار (0 ... 32 أمبير / طور) و 4 مراحل جهد (0 ... 300 فولت / طور) ، ودقة الإخراج أعلى بكثير (حتى 0.05٪).
نظام اختبار مرحل سداسي الأطوار عالي الدقة يمكن تشغيل RELAYSTAR-H60 بواسطة برنامج RELAYSTAR يعمل على كمبيوتر محمول بنظام تشغيل Windows.
يمكن إجراء الاختبار من طرف إلى طرف بواسطة نظام GPS مدمج لـ RELAYSTAR-H60.
الخصائص الرئيسية
1) تيار 6 أطوار (6 × 32 أمبير) + خرج جهد رباعي الطور (4 × 300 فولت)
2) يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
3) مضخم طاقة خطي عالي الأداء
4) المدمج في رصد الموجي والتسجيل
5) الحماية الذاتية الذكية
6) المساعد المستقل.DC لتزويد الطاقة لمرحلات الحماية
7) أوضاع الاختبار التلقائي واليدوي المتاحة
8) قم بإجراء اختبار شامل بواسطة نظام GPS المدمج
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 32 أ |
| 3 أطوار AC (LN) | 3x0… 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 192 أ | |
| DC (LN) | 6 × 0… ± 15 أ | |
| قوة | 6 مراحل AC (LN) | 6x240VA عند 32 أمبير |
| 3 أطوار AC (LN) | 3x400VA عند 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x750VA عند 192 أ | |
| DC (LN) | 6x240VA في 15A | |
| صحة | التيار المتردد: ± 2.5mA (≤0.5A) ، ≤0.05٪ (0.5 ~ 32A) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 600 فولت | |
| DC (LN) | 4x0… ± 300 فولت | |
| قوة | 4 مراحل AC (LN) | 4x80VA عند 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x160VA عند 600 فولت | |
| DC (LN) | 4x80VA عند 300 فولت | |
| صحة | التيار المتردد: ± 5 مللي فولت (≤5 فولت) ، ≤0.05٪ (5 ~ 300 فولت) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 0-300 فولت |
| دقة الإخراج | ≤0.5٪ |
| قوة | بحد أقصى 160 فولت أمبير |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0-6 فولت ؛"1": 11 فولت -250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ≤0.1 مللي ثانية |
| دقة الوقت | 0.1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
مدخلات قياس جهد التيار المستمر
| نطاق القياس | 0 ... ± 10 فولت |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
مدخلات قياس التيار المستمر
| نطاق القياس | 0 ... ± 20 مللي أمبير |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
المراقبة والتسجيل المدمجين
| يراقب | 6 مراحل الحالية و 4 مراحل مخرجات الجهد |
| تسجيل | النواتج التناظرية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <2 ميجا هرتز (65 ~ 450 هرتز) ، <5 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0. 1 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | AC220V / 230V ± 10٪ ، مرحلة واحدة |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10A عند 230 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 14.8 كجم (32.63 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 392 × 272 × 237 ملم (15.43 × 10.71 × 9.33 بوصة) |
| منفذ الاتصال | 1 منفذ إيثرنت |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
نظام اختبار التتابع سداسي الأطوار عالي الدقة RELAYSTAR-H60 هو أداة قوية لاختبار جميع أنواع مرحلات الحماية التي تنتجها شركات تصنيع ABB و GE و ALSTOM و SIEMENS و Schneider و SEL و NR و SIFANG و CYG SUNRI وما إلى ذلك.
نظام اختبار التتابع سداسي الأطوار عالي الدقة تم تطوير وتصنيع RELAYSTAR-H60 وفقًا لنظام ISO 9001 المسجل.
اتصل شخص: William Wang
الهاتف :: +86-18682083519
