| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | ريلاي ستار- S60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار التتابع ، طقم اختبار التتابع ، مجموعة اختبار ترحيل الحماية | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| عملية: | الوضع المحلي + وضع الكمبيوتر | وزن: | 10.6 كجم (26.37 رطلاً) |
| تسليط الضوء: | مجموعة اختبار الترحيل القابلة للنقل للغاية,مجموعة اختبار التتابع 10.6 كجم,مجموعة الحقن الثانوية 60 هرتز لاختبار التتابع |
||

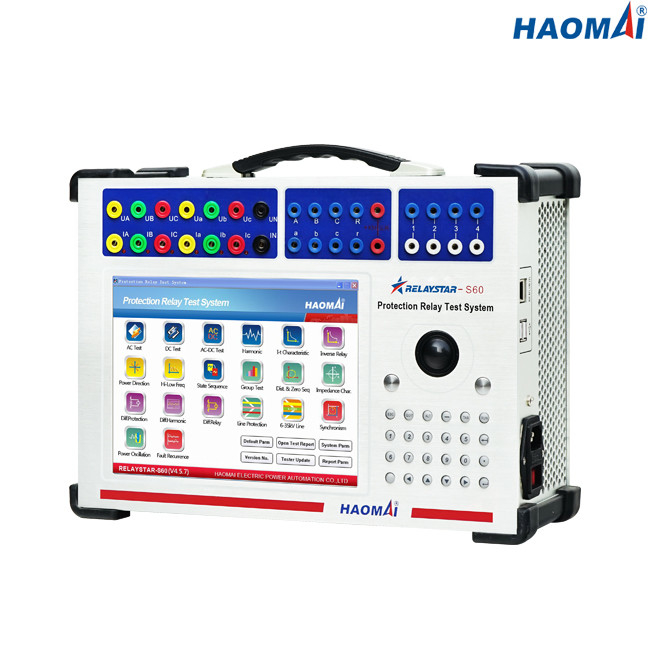

مجموعة اختبار الحقن الثانوية القابلة للحمل ذات 6 مراحل
الموديل: RELAYSTAR-S60
RELAYSTAR-S60 عبارة عن مجموعة اختبار حقن ثانوية الكل في واحد لاختبار مجموعة متنوعة من مرحلات الحماية الكهربائية والميكانيكية والحالة الصلبة والمعالجات الدقيقة ، وأجهزة الحماية المماثلة.مجموعة اختبار الحقن الثانوية هذه قادرة على إجراء معايرة قياسية للترحيل واختبار التحقق ، ومحاكاة الحالة والاختبار العابر.يمكن لـ RELAYSTAR-S60 توفير طاقة VA كاملة بأحمال مقاومة وحثية وسعوية بأقصى تصنيف حالي.
مع 12 مصدرًا تناظريًا عالي المستوى (ستة جهد كهربائي ، ستة تيار) ، يمكن تكوين RELAYSTAR-S60 لاختبار مقاعد البدلاء واختبار إثبات المفهوم لمخططات الترحيل المعقدة.
الخصائص الرئيسية:
1) تصميم صغير وقوي وخفيف الوزن
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) تعمل مع أو بدون جهاز كمبيوتر
4) خرج 6 مراحل للتيار (6 × 30 أمبير) + 6 أطوار للجهد (6 × 150 فولت)
5) خرج التيار العالي: 30 أمبير عند 200 فولت أمبير لكل مرحلة
6) تردد خرج واسع النطاق
7) برنامج RELAYSTAR قوي لجهاز التحكم عن بعد المحلي والكمبيوتر الشخصي
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 30 أ |
| 3 أطوار AC (LN) | 3x0… 60 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 180 أ | |
| DC (LN) | 6x0… ± 10 أ | |
| قوة | 6 مراحل AC (LN) | 6x200VA في 30A |
| 3 أطوار AC (LN) | 3x300VA عند 60 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x600VA عند 180 أمبير | |
| DC (LN) | 6x100VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 160 فولت | |
| قوة | 6 مراحل AC (LN) | 6x60VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x60VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 10.6 كجم (26.37 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 350 × 250 × 120 ملم (13.78 × 9.84 × 4.72 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
مجموعة اختبار الحقن الثانوي Ultraportable المكونة من 6 مراحل تعتبر RELAYSTAR-S60 خيارًا ممتازًا لاختبار المهندسين وتشغيلهم لإجراء اختبار ترحيل الحماية في الموقع.
تم تطوير مجموعة اختبار الحقن الثانوي Ultraportable المكونة من 6 مراحل RELAYSTAR-S60 وتصنيعها وفقًا لنظام ISO 9001 المسجل.يتمتع RELAYSTAR-S60 بحماية مثالية.جميع مخرجات التيار والجهد هي مقاومة للحمل الزائد وقصيرة الدائرة ومحمية ضد الإشارات الخارجية ذات الجهد العالي العابر ودرجة الحرارة الزائدة.
