مجموعة اختبار الحقن الثانوية عالية الطاقة ذات 6 مراحل

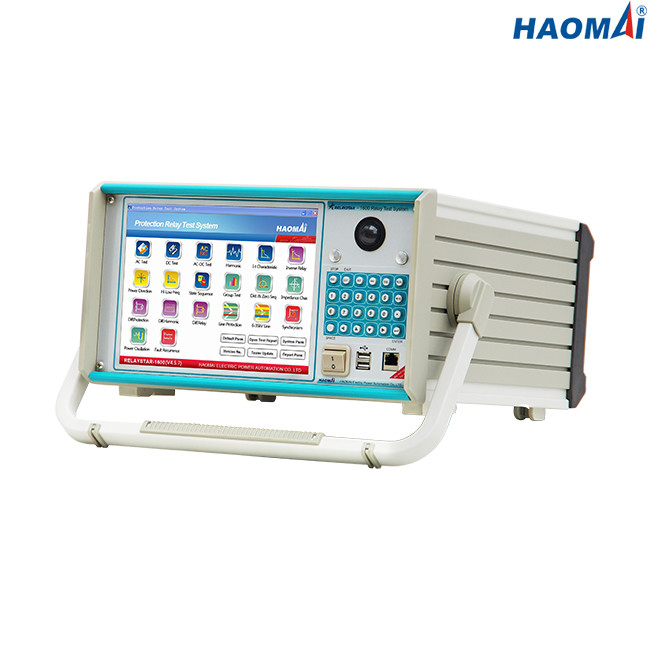

الموديل: RELAYSTAR-1600
RELAYSTAR-1600 عبارة عن مجموعة اختبار حقن ثانوي مكون من 6 مراحل لاختبار جميع الأجيال وأنواع مرحلات الحماية ، والتي يمكنها إخراج تيار من 6 أطوار (6x0 ... 40A) و 6 أطوار جهد (6x0 ... 150 فولت).مصدره الحالي القوي (6x0 ... 40A ، 6x300VA ، 1x0 ... 240A ، 1x1000VA) قادر على اختبار المرحلات الكهروميكانيكية عالية العبء مع متطلبات طاقة عالية جدًا.
يمكن مزامنة مجموعة اختبار الحقن الثانوي المكون من 6 مراحل RELAYSTAR-1600 لإجراء اختبار شامل مع مجموعات الاختبار المخصصة في محطات فرعية مختلفة من خلال نظام تحديد المواقع العالمي المدمج.
تم تصميم نظام البرنامج المحلي لمجموعة اختبار الحقن الثانوي المكون من 6 مراحل RELAYSTAR-1600 بناءً على نظام Windows.يمكن تشغيله إما عن طريق كمبيوتر صناعي مدمج بشاشة TFT LCD مقاس 10.4 بوصة أو عن طريق برنامج اختبار يعمل على جهاز كمبيوتر.
الخصائص الرئيسية:
1) خرج تيار 6 أطوار (6 × 40 أمبير) + 6 أطوار للجهد (6 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) مضخم طاقة خطي عالي الأداء
5) المدمج في المراقبة والتسجيل
6) نهاية إلى نهاية الاختبار باستخدام نظام تحديد المواقع المدمج
7) الحماية الذاتية الذكية
8) وحدات اختبار وفيرة
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 40 أ |
| 3 أطوار AC (LN) | 3x0… 80 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 240 أ | |
| DC (LN) | 6x0… ± 20 أ | |
| قوة | 6 مراحل AC (LN) | 6x300VA عند 40A |
| 3 أطوار AC (LN) | 3x450VA عند 80 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 240 أمبير | |
| DC (LN) | 6x120VA في 20A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 20A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 175 فولت | |
| قوة | 6 مراحل AC (LN) | 6x80VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x80VA عند 175 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 175 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 420 × 360 × 210 ملم (16.54 × 14.17 × 8.27 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
مجموعة اختبار الحقن الثانوي المكون من 6 مراحل تعتبر RELAYSTAR-1600 خيارًا ممتازًا لاختبار المهندسين وتشغيلهم لإجراء اختبار ترحيل الحماية في الموقع.
