| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | ريلاي ستار- H60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار التتابع ، نظام اختبار التتابع ، مجموعة اختبار الحماية | الإخراج الحالي: | 6x0… 32 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 300 فولت | دقة الإخراج: | ≤0.05٪ لمخرج التيار المتردد |
| اختبار شامل: | بواسطة نظام GPS مدمج | عملية: | كمبيوتر خارجي |
| تسليط الضوء: | مجموعة اختبار الحقن الثانوي 32A,مجموعة اختبار الحقن الثانوي 300 فولت,مجموعة اختبار الحقن الثانوي الحالي الخفيف |
||
مجموعة اختبار الحقن الثانوي 6 مراحل عالية الدقة

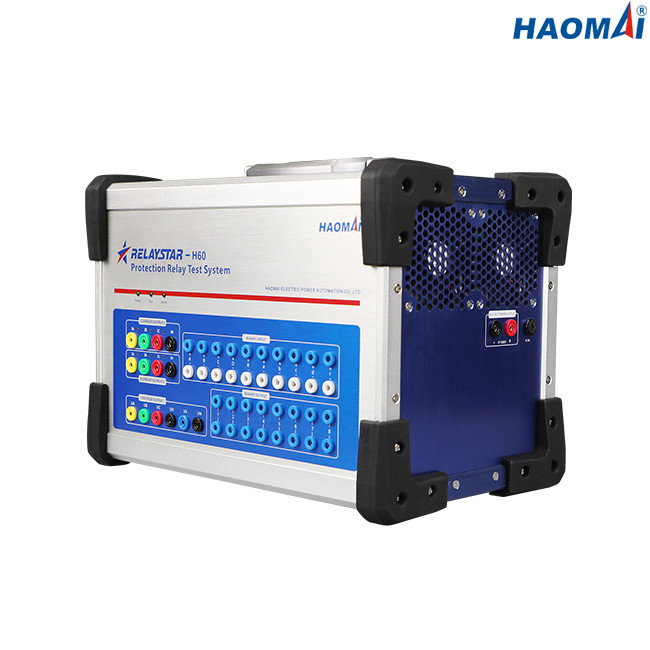

الموديل: RELAYSTAR-H60
RELAYSTAR-H60 عبارة عن مجموعة اختبار حقن ثانوي محمول لاختبار معظم أنواع مرحلات الحماية الحديثة متعددة الوظائف.يمكنها إخراج تيار من 6 أطوار (6 × 30 أمبير) وفلطية بأربع مراحل (4 × 300 فولت) ، ويمكن أن تصل دقة خرج التيار المتردد إلى 0.05٪.
يمكن استخدام RELAYSTAR-H60 على نطاق واسع لاختبار مرحلات الحماية التفاضلية للمحول ، حيث تستخدم 6 مولدات تيار.يمكن استخدامه أيضًا لاختبار مرحلات حماية المولد التفاضلي ومرحلات الحماية التفاضلية للخط.
بمساعدة Transient ، سينشئ RELAYSTAR-H60 شكل موجة مسجل بواسطة مسجل الاضطراب.تنسيق الملف الذي يدعمه عابر هو COMTRADE.
الخصائص الرئيسية
1) تيار 6 أطوار (6 × 32 أمبير) + خرج جهد رباعي الطور (4 × 300 فولت)
2) دقة خرج أعلى (≤0.05٪ لمخرج التيار المتردد)
3) نهاية إلى نهاية الاختبار عبر نظام تحديد المواقع المدمج
4) المدمج في المراقبة والتسجيل
5) مدخلات ثنائية ومخرجات ثنائية وفيرة
5) المساعد المستقل.العرض DC
6) برنامج اختبار RELAYSTAR قوي
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 32 أ |
| 3 أطوار AC (LN) | 3x0… 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 192 أ | |
| DC (LN) | 6 × 0… ± 15 أ | |
| قوة | 6 مراحل AC (LN) | 6x240VA عند 32 أمبير |
| 3 أطوار AC (LN) | 3x400VA عند 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x750VA عند 192 أ | |
| DC (LN) | 6x240VA في 15A | |
| صحة | التيار المتردد: ± 2.5mA (≤0.5A) ، ≤0.05٪ (0.5 ~ 32A) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 600 فولت | |
| DC (LN) | 4x0… ± 300 فولت | |
| قوة | 4 مراحل AC (LN) | 4x80VA عند 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x160VA عند 600 فولت | |
| DC (LN) | 4x80VA عند 300 فولت | |
| صحة | التيار المتردد: ± 5 مللي فولت (≤5 فولت) ، ≤0.05٪ (5 ~ 300 فولت) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 0-300 فولت |
| دقة الإخراج | ≤0.5٪ |
| قوة | بحد أقصى 160 فولت أمبير |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0-6 فولت ؛"1": 11 فولت -250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ≤0.1 مللي ثانية |
| دقة الوقت | 0.1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
مدخلات قياس جهد التيار المستمر
| نطاق القياس | 0 ... ± 10 فولت |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
مدخلات قياس التيار المستمر
| نطاق القياس | 0 ... ± 20 مللي أمبير |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
المراقبة والتسجيل المدمجين
| يراقب | 6 مراحل الحالية و 4 مراحل مخرجات الجهد |
| تسجيل | النواتج التناظرية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <2 ميجا هرتز (65 ~ 450 هرتز) ، <5 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0. 1 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | AC220V / 230V ± 10٪ ، مرحلة واحدة |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10A عند 230 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 14.8 كجم (32.63 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 392 × 272 × 237 ملم (15.43 × 10.71 × 9.33 بوصة) |
| منفذ الاتصال | 1 منفذ إيثرنت |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
مجموعة اختبار الحقن الثانوية عالية الدقة ذات 6 مراحل تتمتع RELAYSTAR-H60 بحماية جيدة.جميع مخرجات التيار والجهد هي مقاومة للحمل الزائد وقصيرة الدائرة ومحمية ضد الإشارات الخارجية ذات الجهد العالي العابر ودرجة الحرارة الزائدة.
توفر HAOMAI ضمان جودة لمدة 3 سنوات لمجموعة اختبار الحقن الثانوي المكون من 6 مراحل RELAYSTAR-H60 وصيانة مدى الحياة.
