| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -806 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار التتابع ، نظام اختبار التتابع ، مجموعة اختبار ترحيل الحماية | 3 مراحل الإخراج الحالي: | 3 × 0 ... 40 أ |
|---|---|---|---|
| 4 مراحل خرج الجهد: | 4 × 0 ... 150 فولت | دقة إخراج التيار المتردد: | ≤0.1٪ |
| IPC مدمج مع شاشة LCD: | متوفر | اختبار شامل: | عبر GPS مدمج |
| تسليط الضوء: | مجموعة اختبار ترحيل الحقن الثانوي الذكي,طقم اختبار ترحيل الحقن الثانوي 18 كجم,طقم اختبار الحقن الثانوي الحالي لنظام تحديد المواقع العالمي (GPS) |
||

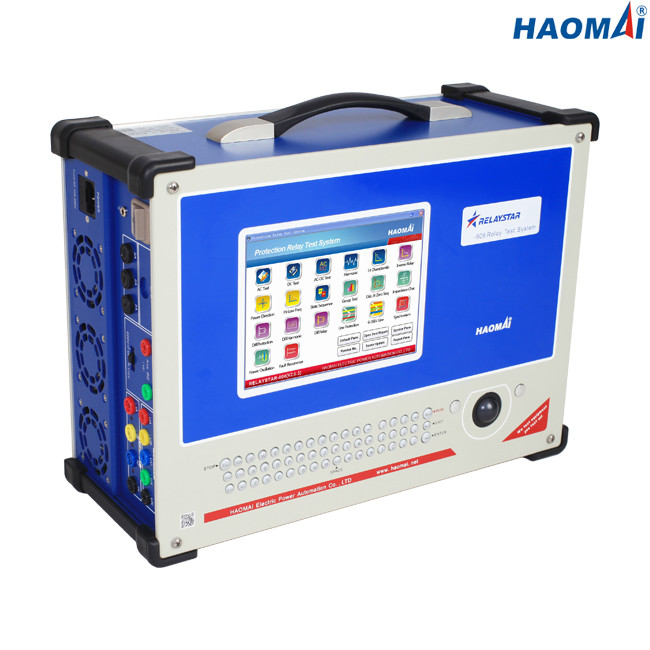

مجموعة اختبار الحقن الثانوية المتميزة الكاملة المكونة من 3 مراحل
الموديل: RELAYSTAR-806
RELAYSTAR-806 عبارة عن مجموعة اختبار حقن ثانوي ثلاثية الطور الكل في واحد لاختبار مرحلات الحماية ، والتي يمكنها إخراج تيار ثلاثي الطور (3x0 ... 40A) و 4 أطوار جهد (4x0 ... 150 فولت).إنه سهل الاستخدام وموثوق للغاية ويغطي مجموعة واسعة من التطبيقات.
تم تصميم نظام البرنامج المحلي لمجموعة اختبار الحقن الثانوي ثلاثية الطور RELAYSTAR-806 بناءً على نظام Windows.يمكن تشغيله إما عن طريق كمبيوتر صناعي مدمج بشاشة TFT LCD مقاس 8 بوصات أو عن طريق برنامج اختبار يعمل على جهاز كمبيوتر.
الخصائص الرئيسية
1) خرج تيار ثلاثي الأطوار (3 × 40 أمبير) + خرج جهد رباعي الطور (4 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 8 بوصات
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) مضخم طاقة خطي عالي الأداء
5) نهاية إلى نهاية الاختبار مع نظام تحديد المواقع المدمج
6) المساعد المستقل.العاصمة
7) الحماية الذاتية الذكية
8) وحدات اختبار وفيرة
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
| 3 أطوار AC (LN) | 3x300VA عند 40A | |
| قوة | تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 120 أمبير |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 300 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x70VA عند 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x140VA عند 300 فولت | |
| DC (LN) | 3x80VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V / 127V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
يجعل التصميم المدمج ومضخم الطاقة الخطي عالي الأداء مجموعة اختبار الحقن الثانوي ثلاثية الطور RELAYSTAR-806 مناسبة بشكل خاص للاختبار والتكليف بالعمل في أنظمة التوزيع والصناعية.
