| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار مرحل الحماية ، طقم اختبار التتابع ، نظام اختبار التتابع | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | 6 قنوات مجموعة حقن التيار الثانوي,30A مجموعة حقن التيار الثانوي,مجموعة اختبار التتابع العالمي متعدد الأطوار |
||
مجموعة اختبار الحقن الثانوية العامة

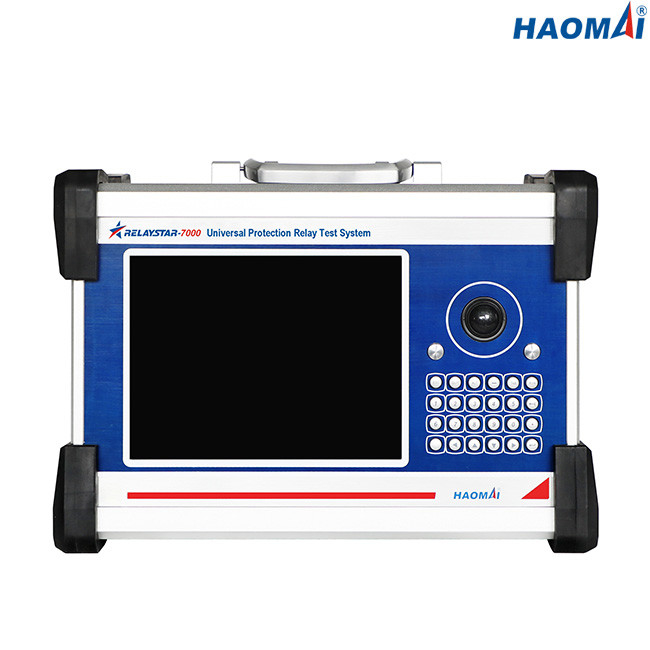

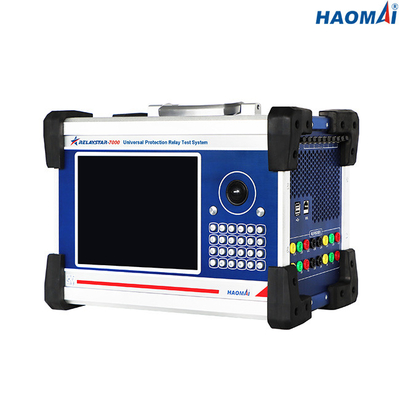

الموديل: RELAYSTAR-7000
RELAYSTAR-7000 عبارة عن مجموعة اختبار حقن ثانوي متعدد المراحل ، يمكنه إخراج 6 قنوات تيار و 6 قنوات جهد لاختبار المرحلات الواقية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة.
واجهة IEC61850 لـ RELAYSTAR-7000 مطلوبة لاختبار الترحيل باستخدام بروتوكول اتصال المحطة الفرعية القائم على الإيثرنت.
تسمح وحدة مزامنة GPS المدمجة بمزامنة بداية الاختبار لوحدتين RELAYSTAR-7000.
الخصائص الرئيسية
1) اختبار جميع أنواع مرحلات الحماية: الكهروميكانيكية ، الحالة الصلبة ، المعالجات الدقيقة العددية و IEC61850
2) التحكم اليدوي مع شاشة ملونة
3) متاح في نفس الوقت: 6 قنوات تيار و 6 قنوات جهد
4) مخرجات التيار العالي: 6 × 30 أ ، 3 × 60 أ ، 1 × 180 أ
5) واجهة بروتوكول IEC61850
6) واجهة USB و Ethernet
7) انتهى الاختبار باستخدام GPS أو IRIG-B
8) أعلى جودة وأمان وموثوقية
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
مجموعة اختبار الحقن الثانوي العالمي RELAYSTAR-7000 هي الخيار المفضل لمهندسي الاختبار في الحالات التي تكون فيها الحماية الرقمية والاتصال والعبوات الناسفة البدائية.
IEC 61850 محاكاة GOOSE لـ RELAYSTAR-7000A: تعيين المخرجات الثنائية لسمات البيانات في رسائل GOOSE المنشورة.
يمكن لمجموعة اختبار الحقن الثانوي العالمي RELAYSTAR-7000A نشر قيم عينات IEC 61850 وفقًا لـ "إرشادات تنفيذ الواجهة الرقمية لمحولات الأجهزة باستخدام IEC 61850-9-2" لمجموعة مستخدمي UCA الدوليين
تستخدم مجموعات اختبار الحقن الثانوية العالمية HAOMAI على نطاق واسع في شبكة الطاقة والبتروكيماويات والمعادن والسكك الحديدية ومنجم الفحم ومعاهد البحوث وجميع أنواع المصانع أو المؤسسات واسعة النطاق.
