| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ريلاي ستار- S60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار التتابع ، طقم اختبار التتابع ، نظام اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| عملية: | الوضع المحلي + وضع الكمبيوتر | وزن: | 10.6 كجم (26.37 رطلاً) |
| تسليط الضوء: | مجموعة اختبار ترحيل الحماية فائقة الحمل,مجموعة اختبار مرحل الحماية المكونة من 6 مراحل,مجموعة اختبار مرحل عالمي 26.37 رطل |
||

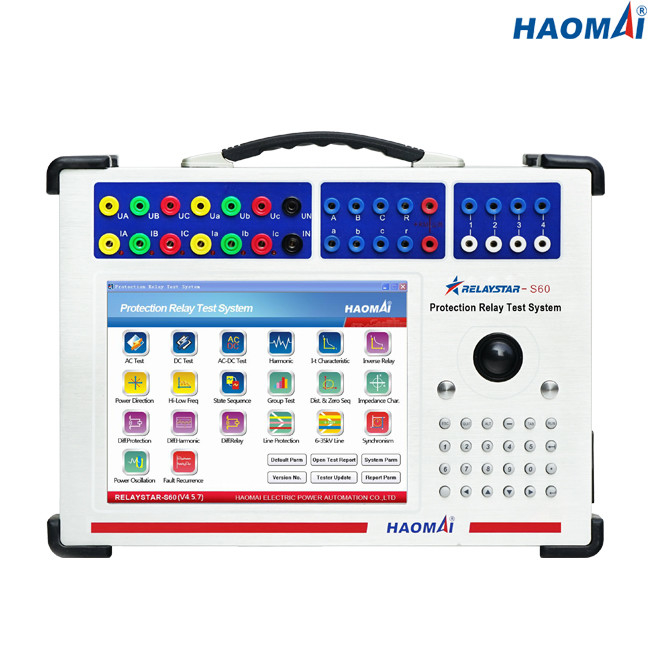

مجموعة اختبار تتابع الحماية القابلة للحمل ذات 6 مراحل
الموديل: RELAYSTAR-S60
RELAYSTAR-S60 عبارة عن مجموعة اختبار ترحيل حماية فائقة النقل توفر اختبار التحقق من الأداء للمرحلات الواقية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة في منشآتها التشغيلية.
RELAYSTAR-S60 عبارة عن مجموعة اختبار متينة مناسبة لاختبار مجموعة متنوعة من مرحلات الحماية التي تعمل في البيئات الداخلية والخارجية.إن التصميم المريح للوحدة وتخطيط لوحة التحكم البديهي يجعلها مثالية للمستخدمين لأول مرة الذين لديهم القليل من التدريب أو ليس لديهم تدريب على الإطلاق.
الخصائص الرئيسية:
1) تيار 6 أطوار (6 × 30 أمبير) + خرج جهد 6 مراحل (6 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) تشير شاشة اللوحة الأمامية المريحة إلى اتساع الجهد / التيار النشط وقيم المرحلة أثناء الاختبار
4) اختبار تناظري لأجهزة الحماية 1A و 5A
5) إجراء محاكاة الحالة والاختبار العابر
6) COMTRADE عارض وتشغيل
7) وزن أقل: 10.6 كجم فقط (26.37 رطلاً)
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 30 أ |
| 3 أطوار AC (LN) | 3x0… 60 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 180 أ | |
| DC (LN) | 6x0… ± 10 أ | |
| قوة | 6 مراحل AC (LN) | 6x200VA في 30A |
| 3 أطوار AC (LN) | 3x300VA عند 60 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x600VA عند 180 أمبير | |
| DC (LN) | 6x100VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 160 فولت | |
| قوة | 6 مراحل AC (LN) | 6x60VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x60VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V / 127V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 10.6 كجم (26.37 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 350 × 250 × 120 ملم (13.78 × 9.84 × 4.72 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
مجموعة اختبار ترحيل الحماية فائقة الحمل ذات 6 مراحل تعتبر RELAYSTAR-S60 خيارًا ممتازًا للاختبار والتكليف بالمهندسين لإجراء اختبار ترحيل الحماية في الموقع.
مجموعة اختبار مرحل الحماية القابلة للحمل ذات 6 مراحل ، RELAYSTAR-S60 مناسب جدًا للحمل للمستخدمين نظرًا لحجمه الصغير للغاية ووزنه الأقل بكثير 10.6 كجم (26.37 رطلاً).
