| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | ريلاي ستار- H60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | نظام اختبار التتابع ، طقم اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 32 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 300 فولت | دقة الإخراج: | ≤0.05٪ لمخرج التيار المتردد |
| اختبار شامل: | بواسطة نظام GPS مدمج | عملية: | كمبيوتر خارجي |
| تسليط الضوء: | مجموعة اختبار مرحل الحماية ISO9001,مجموعة اختبار مرحل الحماية 32A,مجموعة اختبار مرحل متعدد AMP 300 فولت |
||

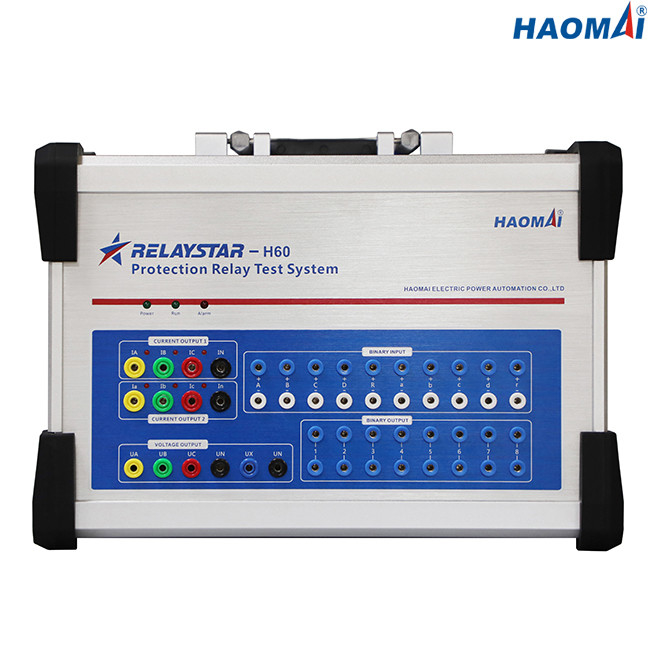

مجموعة اختبار مرحل الحماية ذات الست مراحل عالية الدقة
الموديل: RELAYSTAR-H60
مجموعة اختبار مرحل الحماية عالية الدقة ذات الست مراحل RELAYSTAR-H60 هي مجموعة اختبار مرحل الحماية المحمولة لاختبار مرحلات الحماية الكهرو-ميكانيكية والحالة الصلبة والمعالجات الدقيقة.
يمكن لـ RELAYSTAR-H60 إخراج تيار من 6 أطوار (6x0… 32A) و 4 مراحل جهد (4x0… 300V).كل قناة إخراج مستقلة ، ويمكن تعديل حجم التيار والجهد وزاوية المرحلة والتردد بحرية.
دقة خرج التيار المتردد لـ RELAYSTAR-H60 أعلى بكثير ، حتى 0.05٪.
يمكن التحكم في RELAYSTAR-H60 وتشغيله بواسطة برنامج RELAYSTAR الذي يعمل على كمبيوتر محمول يعمل بنظام التشغيل Windows 10.
الخصائص الرئيسية
1) تيار 6 أطوار (6 × 32 أمبير) + خرج جهد رباعي الطور (4 × 300 فولت)
2) دقة خرج أعلى (≤0.05٪ لمخرج التيار المتردد)
3) نهاية إلى نهاية الاختبار عبر نظام تحديد المواقع المدمج
4) المدمج في المراقبة والتسجيل
5) مرفق استيراد وتصدير RIO
6) عرض المتجه عبر الإنترنت
7) مدخلات ثنائية ومخرجات ثنائية وفيرة
8) محاكاة البطارية المتغيرة (مخرج تيار مستمر قابل للتعديل 0-300 فولت)
9) برنامج اختبار RELAYSTAR قوي
10) ترقية البرنامج مجانًا
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 32 أ |
| 3 أطوار AC (LN) | 3x0… 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 192 أ | |
| DC (LN) | 6 × 0… ± 15 أ | |
| قوة | 6 مراحل AC (LN) | 6x240VA عند 32 أمبير |
| 3 أطوار AC (LN) | 3x400VA عند 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x750VA عند 192 أ | |
| DC (LN) | 6x240VA في 15A | |
| صحة | التيار المتردد: ± 2.5mA (≤0.5A) ، ≤0.05٪ (0.5 ~ 32A) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 600 فولت | |
| DC (LN) | 4x0… ± 300 فولت | |
| قوة | 4 مراحل AC (LN) | 4x80VA عند 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x160VA عند 600 فولت | |
| DC (LN) | 4x80VA عند 300 فولت | |
| صحة | التيار المتردد: ± 5 مللي فولت (≤5 فولت) ، ≤0.05٪ (5 ~ 300 فولت) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 0-300 فولت |
| دقة الإخراج | ≤0.5٪ |
| قوة | بحد أقصى 160 فولت أمبير |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0-6 فولت ؛"1": 11 فولت -250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ≤0.1 مللي ثانية |
| دقة الوقت | 0.1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
مدخلات قياس جهد التيار المستمر
| نطاق القياس | 0 ... ± 10 فولت |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
مدخلات قياس التيار المستمر
| نطاق القياس | 0 ... ± 20 مللي أمبير |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
المراقبة والتسجيل المدمجين
| يراقب | 6 مراحل الحالية و 4 مراحل مخرجات الجهد |
| تسجيل | النواتج التناظرية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <2 ميجا هرتز (65 ~ 450 هرتز) ، <5 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0. 1 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | AC220V / 230V ± 10٪ ، مرحلة واحدة |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10A عند 230 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 14.8 كجم (32.63 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 392 × 272 × 237 ملم (15.43 × 10.71 × 9.33 بوصة) |

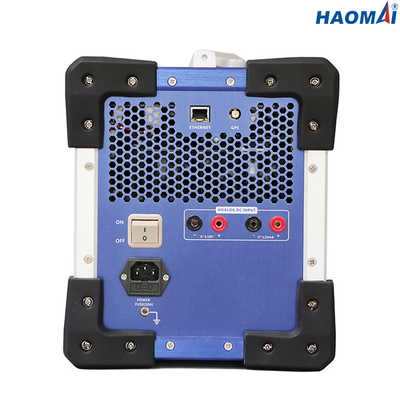

| منفذ الاتصال | 1 منفذ إيثرنت |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
RELAYSTAR-H60 عبارة عن مجموعة اختبار تتابع حماية قوية لجميع مصنعي التتابع ، ومصنعي المفاتيح الكهربائية ، ومحطات الطاقة ، ومعاهد البحوث ، والجامعات ، وشركات التكليف والاختبار ، إلخ.
اتصل شخص: William Wang
الهاتف :: +86-18682083519
