Name: مجموعة اختبار تتابع حماية ثلاثية الطور خفيفة الوزن مع شاشة LCD مقاس 8 بوصة
Brand: HAOMAI
SKU: ريلاي ستار -806

منزل المنتجات مجموعة اختبار حماية التتابع

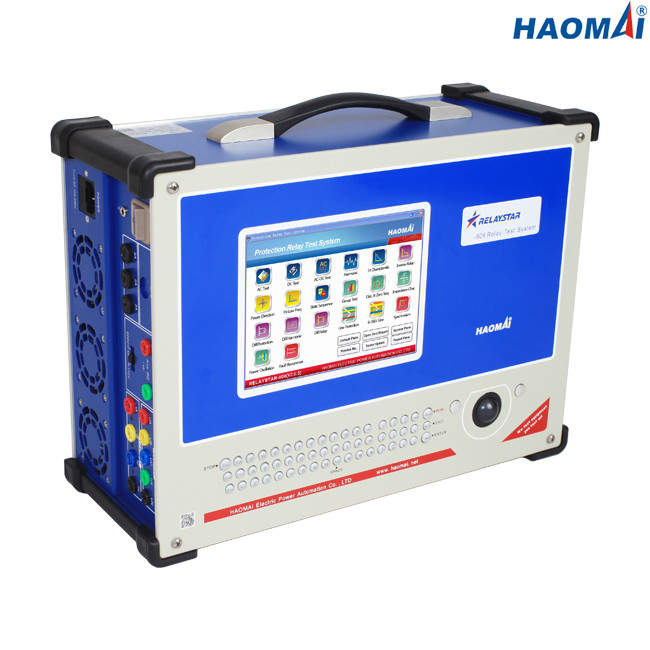

مجموعة اختبار تتابع حماية ثلاثية الطور خفيفة الوزن مع شاشة LCD مقاس 8 بوصة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HAOMAI
إصدار الشهادات:	ISO9001:2015, Type Test Report, Calibration Report
رقم الموديل:	ريلاي ستار -806

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	negotiation
تفاصيل التغليف:	حالة النقل + حالة الخشب الرقائقي
وقت التسليم:	10-15 يوم عمل
شروط الدفع:	تي / ت
القدرة على العرض:	400 مجموعة شهريا

اتصل

مفصلة وصف المنتج

اسم المنتج:	اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي	الإخراج الحالي:	3x0… 40 أ
خرج الجهد:	4x0… 150 فولت	دقة الإخراج:	≤0.1٪ لمخرج التيار المتردد
Max. الأعلى. output power انتاج الطاقة:	1x1000VA عند 120 أمبير	عملية:	الوضع المحلي + وضع الكمبيوتر
تسليط الضوء:	مجموعة اختبار مرحل الحماية خفيفة الوزن , مجموعة اختبار ترحيل حماية 8 بوصة , مجموعة اختبار مرحل LCD ثلاثية الطور

مجموعة اختبار تتابع الحماية الشاملة ثلاثية الأطوار

الموديل: RELAYSTAR-806

RELAYSTAR-806 عبارة عن مجموعة اختبار تتابع حماية شاملة ثلاثية الأطوار وأداة تشغيل.لديها 7 قنوات للإخراج ((3I + 4U) ، وكل قناة إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد.

يمكن تشغيل مجموعة RELAYSTAR-806 بشكل مستقل عبر كمبيوتر صناعي مدمج مع شاشة LCD مقاس 8 بوصات ولوحة مفاتيح كاملة وماوس ، ولا يلزم وجود جهاز كمبيوتر.يمكن للمشغل أيضًا توصيل مجموعة RELAYSTAR-806 بجهاز كمبيوتر محمول ، واستخدام برنامج RELAYSTAR الذي يعمل على الكمبيوتر المحمول مع نظام تشغيل Windows للتحكم الكامل في مجموعة RELAYSTAR-806 لإكمال جميع الاختبارات وحفظ نتائج الاختبار في الكمبيوتر المحمول.

الخصائص الرئيسية

1) تطبيقات اختبار التتابع العالمي

2) مخرجات 7 قنوات (3I + 4U)

2) كمبيوتر صناعي مدمج مع شاشة LCD مقاس 8 بوصات ولوحة مفاتيح كاملة وماوس

3) التحكم والعمل مع أو بدون جهاز كمبيوتر

4) خرج AUX DC مستقل

5) نهاية إلى نهاية الاختبار مع نظام تحديد المواقع المدمج

6) برنامج اختبار RELAYSTAR كامل الوظائف

7) مرفق استيراد وتصدير ملف RIO

8) نموذج نظام الطاقة للاختبار الديناميكي

9) عرض متجه على الإنترنت

10) قم بالتبديل إلى اختبار الخطأ (SOTF)

11) إنشاء تقرير الاختبار التلقائي

12) ترقية البرنامج مجانًا

معلومات تقنية

المولد الحالي

يضع مجال	3 أطوار AC (LN)	3x0… 40 أ
	تيار متردد أحادي الطور (LL-LN)	1 × 0 ... 120 أ
	DC (LN)	3x… ± 10 أ
قوة	3 أطوار AC (LN)	3x300VA عند 40A
	تيار متردد أحادي الطور (LL-LN)	1x1000VA عند 120 أمبير
	DC (LN)	3x120VA في 10A
صحة	التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A)
	تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A)
دقة	1 مللي أمبير

مولد الجهد

يضع مجال	4 مراحل AC (LN)	4x0… 150 فولت
	تيار متردد أحادي الطور (ليرة لبنانية)	1x0… 300 فولت
	DC (LN)	3x… ± 160 فولت
قوة	4 مراحل AC (LN)	4x70VA عند 150 فولت
	تيار متردد أحادي الطور (ليرة لبنانية)	1x140VA عند 300 فولت
	DC (LN)	3x80VA عند 160 فولت
صحة	التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت)
	تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت)
دقة	1mV

خرج DC الإضافي

مجال الجهد الكهربائي	110 فولت / 220 فولت (بحد أقصى 1.5 أمبير)
قوة	الحد الأقصى 165VA / 330VA

المدخلات الثنائية

رقم	8
خصائص الإدخال	جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات
خصائص العتبة	"0": 0 6 فولت ؛"1": 12 فولت 250 فولت
الأعلى.قياس الوقت	999999.999 ثانية
دقة الوقت	± 1 مللي ثانية
دقة الوقت	1 مللي ثانية

نواتج ثنائية

رقم	4
يكتب	اتصال خامل
كسر القدرة	250VAC / 0.5A ، 250VDC / 0.2A

المولدات العامة

تكرر	النطاق: 0 ~ 1200 هرتز
	الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز)
	القرار: 0.001 هرتز
مرحلة	النطاق: -360 درجة ~ + 360 درجة
	الدقة: 0.1 درجة
	القرار: 0.01 درجة
متناسق	ترتيب التراكب: 2 ~ 24 مرة
متناسق	تشويه: ≤0.5٪

مزود الطاقة

جهد الدخل الاسمي	حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة)
التردد الاسمي	50/60 هرتز
التصنيف الحالي	10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت
اتصال	مقبس التيار المتردد القياسي (IEC 60320)

متفرقات

وزن	18 كجم (39.68 رطلاً)
الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض)	405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة)
منفذ الاتصال	2 منفذ USB2.0 ، 1 منفذ إيثرنت

تم تصميم مجموعة اختبار ترحيل الحماية الشاملة ثلاثية الطور RELAYSTAR-806 بشكل أساسي للاختبار الثانوي لمرحلات الحماية.تقريبًا يمكن اختبار جميع أنواع مرحلات الحماية المحددة بواسطة ANSI / IEEE.يتم عرض أمثلة ما يمكن لـ RELAYSTAR-806 اختباره على النحو التالي في الجدول.

ANSI / IEEE No.	اسم الجهاز أو الوظيفة
2	وقت التأخير يحدق
3	فحص أو التتابع المتشابك
7	ترحيل معدل التغيير
13	جهاز سرعة متزامن
15	السرعة أو التردد ، جهاز المطابقة
16	جهاز اتصال البيانات
18	جهاز التسريع أو التباطؤ
21	تتابع المسافة
24	فولت لكل Hertz Relay
25	مزامنة أو فحص التزامن الجهاز
27	ترحيل الجهد المنخفض
30	المذيع تتابع
32	مرحل الطاقة الاتجاهي
36	جهاز الجهد القطبية أو الاستقطاب
37	التقوية الحالية أو السفلية
40	التتابع الميداني
44	تسلسل الوحدة يبدأ الترحيل
46	المرحلة العكسية أو التتابع الحالي لموازنة الطور
47	مرحل جهد تسلسل المرحلة
48	مرحل تسلسل غير كامل
50	زيادة التيار اللحظي أو معدل ارتفاع التتابع
51	تتابع التيار الزائد لوقت التيار المتردد
55	ترحيل عامل الطاقة
59	ترحيل الجهد الزائد
60	الجهد أو ترحيل الرصيد الحالي
62	تأخير الوقت إيقاف أو فتح التتابع
66	جهاز الإحراز أو الركض
67	التيار المتردد الاتجاهي التتابع
68	خارج الخطوة أو منع الترحيل
69	جهاز التحكم المتساهل
74	مرحل الإنذار
76	التقوية الحالية للتيار المستمر
77	جهاز القياس عن بعد
78	مرحل قياس زاوية الطور
79	تتابع إعادة إغلاق التيار المتردد
81	تتابع التردد
82	تتابع إعادة غلق قياس حمل التيار المستمر
83	التحكم التلقائي الانتقائي أو ترحيل النقل
85	مرحل استقبال الناقل أو سلك الطيار
86	ترحيل القفل
87	مرحل الحماية التفاضلية
91	التقوية الاتجاهية للجهد
92	التقوية الاتجاهية للجهد والطاقة
94	تنطلق أو تتابع خالي من الرحلات
