| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -806 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 3x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار شامل: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | مجموعة اختبار مرحل ثلاثي الأطوار قابلة للنقل للغاية,مجموعة اختبار مرحل ثلاثي الأطوار 39.68 رطل,مجموعة اختبار مرحل حماية متعدد الوظائف |
||

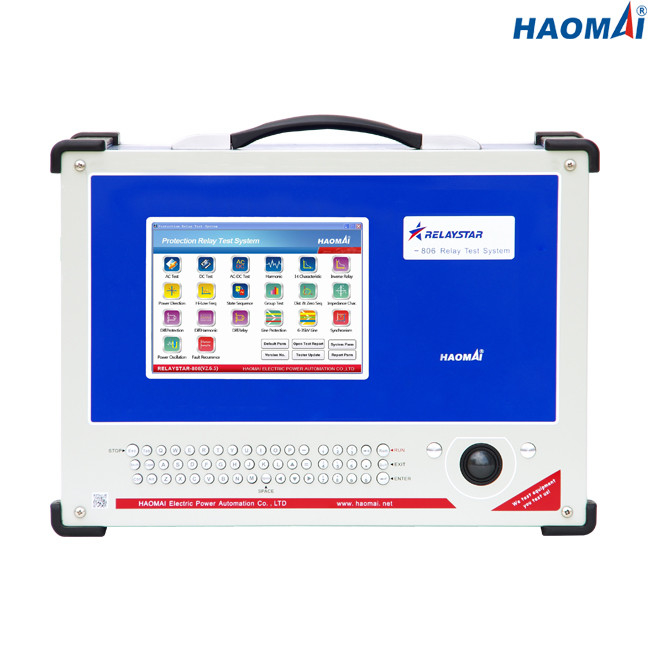

نظام اختبار التتابع ثلاثي الأطوار الوظيفي الكامل
الموديل: RELAYSTAR-806
RELAYSTAR-806 هو نظام اختبار تتابع حماية عالمي ومحمول مع ثلاثة مخرجات تيار وأربعة مخرجات جهد لاختبار مرحلات واقية أحادية وثلاثية الطور.
يتكون RELAYSTAR-806 من ثلاث قنوات خرج تيار مستقل وأربع قنوات خرج جهد مستقل.يتيح ذلك استخدام الوحدة كمعدات كاملة أحادية الطور (الجهد والتيار وزاوية الطور بينهما) أو ، مع القنوات المتزامنة ، كتيار ثلاثي الطور أو مولد جهد رباعي الطور من مدخلات أحادية الطور.
يسمح RELAYSTAR-806 أيضًا بالاتصال الاختياري بجهاز كمبيوتر إما للاختبار التلقائي للمرحلات أو التحكم في الجهاز باستخدام برنامج متوافق مع Windows.
الخصائص الرئيسية
1) كمبيوتر صناعي مدمج بشاشة LCD مقاس 8 بوصات
2) عملية قائمة بذاتها ، لا يلزم تشغيل جهاز كمبيوتر
3) 3 مراحل الحالية + 4 مراحل مخرجات الجهد
4) إجراء اختبارات متعددة المراحل
5) قم بإجراء اختبارات القبول أو استكشاف الأخطاء وإصلاحها بتنسيق COMTRADE
6) القدرة على الاختبار المتزامن للقمر الصناعي GPS الديناميكي
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
|
قوة
|
3 أطوار AC (LN) | 3x300VA عند 40A |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 120 أمبير | |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 300 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x70VA عند 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x140VA عند 300 فولت | |
| DC (LN) | 3x80VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
اجتاز نظام اختبار الترحيل الوظيفي الكامل ثلاثي المراحل RELAYSTAR-806 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025.
HAOMAI هي علامة مشهورة في الصين معترف بها ومعتمدة من قبل إدارة الدولة للصناعة والتجارة في جمهورية الصين الشعبية ، كما تتمتع بسمعة طيبة في السوق الصينية.
تم اعتماد HAOMAI Electric من قبل ISO 9001: 2015 و ISO 14001: 2015 و ISO 45001: 2018.
