| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | HIT-15 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | اختبار مقاومة العزل ، Megohm متر | Max. الأعلى. test voltage اختبار الجهد: | 15 كيلو فولت |
|---|---|---|---|
| نطاق مقاومة العزل: | 0.01MΩ-50TΩ | نطاق الجهد DC: | 0-1000 فولت |
| نطاق جهد التيار المتردد: | 0-750 فولت | قياس DAR و PI: | متوفر |
| تسليط الضوء: | معدات اختبار مقاومة العزل 15kV,معدات اختبار مقاومة العزل 50 هرتز,جهاز اختبار مقاومة العزل Megohmmeter المقاوم للعوامل الجوية |
||

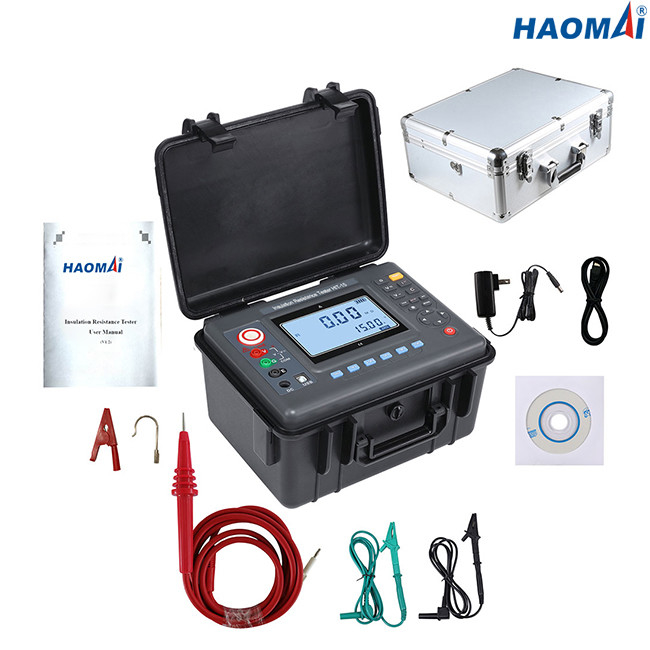

15kV DC جهاز اختبار مقاومة العزل
الموديل: HIT-15
اختبار مقاومة العزل هو اختبار كمي ، يشير إلى فعالية العزل الكهربائي للمنتج.تشمل التطبيقات الرئيسية الكابلات والمحولات والمحركات / المولدات وقواطع الدائرة والبطانات.
تم تصميم HIT-15 لإجراء اختبارات مقاومة العزل حتى 15 كيلو فولت مع أ
50 TΩ مقاومة قصوى.يوفر HIT-15 قياس DAR (نسبة امتصاص عازل) و PI (مؤشر الاستقطاب).
إن HIT-15 قادر على قياس سعة جسم الاختبار من 10 فائق التوهج إلى 100 نانومتر.
تم اعتماد بطارية Li-ion القابلة لإعادة الشحن 12 فولت لـ HIT-15 ، والتي توفر شحنًا سريعًا من مصدر تيار متردد إذا كانت البطاريات فارغة.
يحتوي HIT-15 على مجموعة كاملة من أوضاع الاختبار بالإضافة إلى ذاكرة داخلية والقدرة على تنزيل البيانات على جهاز كمبيوتر محمول.
تم تصميم حاوية IP54 المقاومة للعوامل الجوية للتشغيل في الهواء الطلق.وحدة HIT-15 قوية بما يكفي لحماية جهاز الاختبار والتخلص من الرطوبة والغبار المتسرب.
الخصائص الرئيسية
1) مقاومة العزل حتى 50 TΩ @ 15 kV
2) الفولطية المقدرة: 500V ، 1kV ، 2.5kV ، 5kV ، 10kV ، 15kV
3) نطاق جهد التيار المتردد: 0-750 فولت
4) نطاق الجهد DC: 0-1000V
5) يقيس سعة جسم الاختبار
6) يقيس DAR (نسبة امتصاص عازل) و PI (مؤشر الاستقطاب)
7) ارتفاع تيار 6mA ماس كهربائى الناتج الحالي
8) شاشة LCD كبيرة مع إضاءة خلفية
9) ذاكرة متقدمة واستدعاء على الشاشة
10) تنزيل النتائج على اللوحة عبر واجهة USB
11) الضميمة IP54 مانعة لتسرب الماء
12) تصنيف الأمان عند CAT 300V
معلومات تقنية
| وظيفة | اختبار مقاومة العزل ، اختبار الجهد |
| الشروط الأساسية | 23 درجة مئوية ± 5 درجات مئوية ، أقل من 75٪ رطوبة نسبية |
| الفولطية المقدرة (V) | 500 فولت ، 1 كيلو فولت ، 2.5 كيلو فولت ، 5 كيلو فولت ، 10 كيلو فولت ، 15 كيلو فولت |
| اختبار الجهد (V) | الفولطية × (1 ± 10٪) |
| نطاق مقاومة العزل | 0.01MΩ ~ 50TΩ |
| قرار مقاومة العزل | 0.01 ميجا |
| نطاق الجهد DC | 0 ~ 1000 فولت |
| قرار الجهد DC | 0.1 فولت |
| نطاق جهد التيار المتردد | 0 ~ 750 فولت |
| قرار جهد التيار المتردد | 0.1 فولت |
| تيار دائرة قصر الإخراج | ≥6mA |
| نسبة امتصاص العازل الكهربائي وقياس مؤشر الاستقطاب | متوفر |
| مزود الطاقة | بطارية قابلة للشحن 12 فولت |
| الخلفية | إضاءة خلفية للشاشة رمادية يمكن التحكم فيها ، مناسبة للاستخدام في الأماكن المعتمة |
| وضع العرض | شاشة LCD كبيرة 4 بت ، إضاءة خلفية رمادية |
| حجم شاشة ال سي دي | 108 × 65 ملم |
| حجم الصك | 277.2 × 227.5 × 153 مم (طول × عرض × ارتفاع) |
| واجهة USB | لرصد البرامج ونقل البيانات.يمكن تحميل البيانات المحفوظة على جهاز الكمبيوتر لحفظها وطباعتها. |
| خط الاتصال | خط اتصال USB 1 قطعة |
| خط الاختبار | روب أحمر عالي الجهد 3 أمتار ، خط اختبار جهد عالي أسود 1.5 متر ، أخضر 1.5 متر |
| مخزن البيانات | 500 مجموعة.يشير رمز "FULL" إلى امتلاء التخزين. |
| عرض البيانات | وظيفة عرض البيانات: عرض رمز "MR" |
| عرض الفائض | وظيفة الفائض (تجاوز نطاق القياس): عرض رمز "OL" |
| وظيفة التنبيه | عندما تتجاوز القيمة التي تم قياسها القيمة المحددة ، سيتم إصدار موجه إنذار |
| استهلاك الطاقة | الاستعداد: بحد أقصى 30 مللي أمبير (إيقاف تشغيل الإضاءة الخلفية) |
| تشغيل الإضاءة الخلفية: بحد أقصى 42 مللي أمبير | |
| معيار.max.300mA (إيقاف الإضاءة الخلفية) | |
| وزن الصك | 2.75 كجم (شاملاً البطارية) |
| قوة البطارية | عندما يكون جهد البطارية منخفضًا ، سيظهر رمز البطارية المنخفضة. |
| الاغلاق التلقائي | الاغلاق التلقائي بعد 15 دقيقة التمهيد |
| اختبار العزل | ≥50MΩ (بين خط القياس والحالة) |
| تحمل الجهد | AC3kV / 50 هرتز ، 1 دقيقة |
| درجة حرارة العمل والرطوبة | -10 ℃ ~ + 50 ℃ ＜ 85٪ ر |
| درجة حرارة التخزين والرطوبة | -15 ℃ ~ + 55 ℃ ＜ 90٪ ر |
| أمان | IEC61010-1 ، IEC1010-2-31 ، IEC61557-1،5 ، IEC60529 (IP54) تلوث من الدرجة الثانية ، CAT Ⅲ 300V |
نطاق ودقة قياس مقاومة العزل
| قياس الوظيفة | انتاج التيار الكهربائي | نطاق القياس | صحة | دقة |
| مقاومة العزل |
500 فولت (± 10٪)
|
0 متر ～ 2 متر | ± 5٪ rdg ± 5dgt | 0.001 م |
| 2 متر × 20 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | ||
| 20 متر × 200 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 200 متر مكعب 2000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 2GΩ ～ 20GΩ | ± 5٪ rdg ± 5dgt | 0.01 جرام | ||
| 20 جرام × 200 جرام | ± 10٪ rdg ± 5dgt | 0.1GΩ | ||
| 200 جرام × 2000 جرام | ± 20٪ rdg ± 5dgt | 1GΩ | ||
| 1 كيلو فولت (± 10٪) | 0 متر ～ 5 متر مكعب | ± 5٪ rdg ± 5dgt | 0.001 م | |
| 5 متر × 50 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | ||
| 50 متر مكعب 500 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 500 متر مكعب 5000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 5GΩ ～ 50GΩ | ± 10٪ rdg ± 5dgt | 0.01 جرام | ||
| 50 جم 500 جم | ± 15٪ rdg ± 5dgt | 0.1GΩ | ||
| 500 جم 5000 جم | ± 20٪ rdg ± 5dgt | 1GΩ | ||
| 2.5 كيلو فولت (± 10٪) | 0 متر 10 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | |
| 10 متر × 100 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 100 متر × 1000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 1 GΩ ～ 10GΩ | ± 5٪ rdg ± 5dgt | 0.01 جرام | ||
| 10 جرام × 100 جرام | ± 10٪ rdg ± 5dgt | 0.1GΩ | ||
| 100 جم 1000 جم | ± 15٪ rdg ± 5dgt | 1GΩ | ||
| 1 TΩ ～ 10TΩ | ± 20٪ rdg ± 10dgt | 0.01TΩ | ||
| 5 كيلو فولت (± 10٪) | 0 متر 20 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | |
| 20 متر × 200 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 200 متر مكعب 2000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 2 GΩ ～ 20GΩ | ± 5٪ rdg ± 5dgt | 0.01 جرام | ||
| 20 جرام × 200 جرام | ± 10٪ rdg ± 5dgt | 0.1GΩ | ||
| 200 جم 2000 جم | ± 15٪ rdg ± 5dgt | 1GΩ | ||
| 2 TΩ ～ 10TΩ | ± 25٪ rdg ± 10dgt | 0.01TΩ | ||
| 10 كيلو فولت (± 10٪) | 0 متر 50 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | |
| 50 متر مكعب 500 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 500 متر مكعب 5000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 5 جيجا 50 جيجا | ± 5٪ rdg ± 5dgt | 0.01 جرام | ||
| 50 جم 500 جم | ± 10٪ rdg ± 5dgt | 0.1GΩ | ||
| 500 جم 5000 جم | ± 20٪ rdg ± 5dgt | 1GΩ | ||
| 5TΩ ～ 35TΩ | ± 35٪ rdg ± 10dgt | 0.01TΩ | ||
| 15 كيلو فولت (± 10٪) | 0 متر 60 متر مكعب | ± 5٪ rdg ± 5dgt | 0.01 ميجا | |
| 60 متر × 600 متر مكعب | ± 5٪ rdg ± 5dgt | 0.1MΩ | ||
| 600 متر × 6000 متر مكعب | ± 5٪ rdg ± 5dgt | 1MΩ | ||
| 6 جيجا 60 جيجا | ± 5٪ rdg ± 5dgt | 0.01 جرام | ||
| 60 جم 600 جم | ± 10٪ rdg ± 5dgt | 0.1GΩ | ||
| 600 جم 6000 جم | ± 20٪ rdg ± 5dgt | 1GΩ | ||
| 6 TΩ ～ 50TΩ | ± 35٪ rdg ± 10dgt | 0.01TΩ |
مدى ودقة قياس السعة
| وظيفة القياس | نطاق القياس | صحة | الدقة |
| السعة | 10 ف -50 ف | ± 15٪ rdg ± 5dgt | 0.01 ف |
| 1uf-10uf | ± 15٪ rdg ± 5dgt | 0.1 فائق التوهج | |
| 100nf-10nf | ± 15٪ rdg ± 5dgt | 0.01nf | |
| 10nf-100nf | ± 15٪ rdg ± 5dgt | 0.01nf |
جهاز اختبار مقاومة العزل 15kV DC HIT-15 هو أداة قوية لقياس مقاومة العزل للكابلات والمحولات والمحركات / المولدات وقواطع الدوائر والبطانات وما إلى ذلك.
