| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | HIT-5H |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | اختبار مقاومة العزل HV ، متر Megohm | Max. الأعلى. voltage الجهد االكهربى: | 5 كيلو فولت |
|---|---|---|---|
| نطاق مقاومة العزل: | 0.01MΩ-5TΩ | نطاق الجهد DC: | 0.01 فولت - 1000 فولت |
| نطاق جهد التيار المتردد: | 0.01 فولت - 750 فولت | قياس DAR و PI: | متوفر |
| تسليط الضوء: | أداة اختبار مقاومة العزل للتدخل,أداة اختبار مقاومة العزل 5kv,اختبار العزل 5kv المحمولة |
||

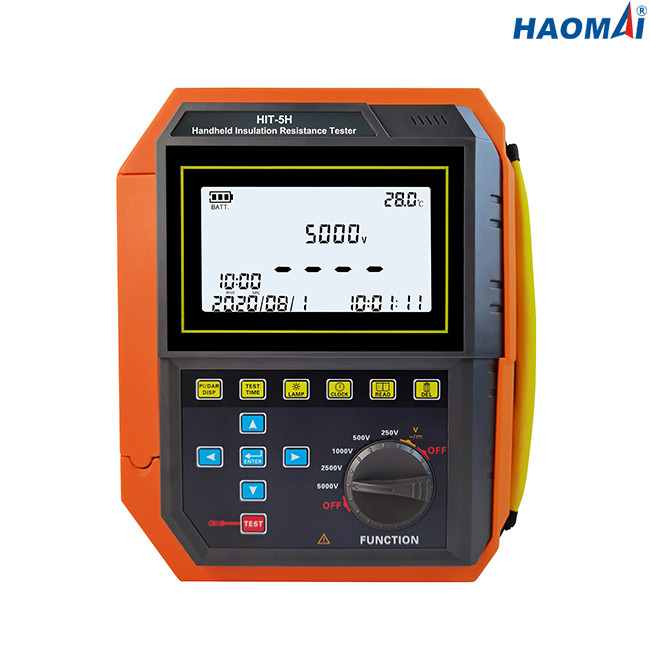

اختبار مقاومة العزل المحمولة
الموديل: HIT-5H
يستخدم اختبار مقاومة العزل (المعروف أيضًا باسم جهاز اختبار مقاومة العزل عالي الجهد DC ، مقياس Megohm) لقياس مقاومة مختلف المواد العازلة ، ومقاومة العزل للمحولات والمحركات والكابلات والمعدات الكهربائية.
يتكون جهاز اختبار مقاومة العزل المحمول HIT-5H من دائرة متكاملة متوسطة وكبيرة الحجم ، بما في ذلك نظام قياس التيار الجزئي عالي الدقة ، ونظام زيادة الجهد الرقمي ، ودائرة التفريغ التلقائي.تحتاج فقط إلى استخدام خط الجهد العالي ويمكن قياس خط إشارة لتوصيل الكائن المقاس.
نطاق جهد الخرج المقدر لجهاز اختبار مقاومة العزل HIT-5H من 250 فولت إلى 5000 فولت ، ونطاق قياس مقاومة العزل من 0.01MΩ إلى 5.00TΩ.
الخصائص الرئيسية
1) جهاز اختبار محمول باليد لقياس مقاومة العزل
2) يتوفر اختبار جهد التيار المتردد والتيار المستمر
3) يتوفر قياس PI و DAR
4) اختبار الجهد: 250V ، 500V ، 1000V ، 2500V ، 5000V
5) نطاق قياس مقاومة العزل: 0.01MΩ إلى 5.00TΩ
6) وقت الاختبار: 1min ~ 30min (فيما يتعلق بطريقة الاختبار ، قابل للتعيين)
7) اتصال الأسلاك بسيط
معلومات تقنية
المواصفات العامة
| وظيفة | مقاومة العزل ، مؤشر الاستقطاب (PI) ، نسبة امتصاص العازل الكهربائي (DAR) ، اختبار جهد التيار المتردد والتيار المستمر ؛وظيفة التفريغ التلقائياختبار درجة الحرارة البيئيةوظيفة الساعة |
| قوة | بطارية ليثيوم قابلة لإعادة الشحن 14.8 فولت 2200 مللي أمبير في الساعة ، بطارية كاملة فولت تقريبًا.16.8 فولت |
| اختبار الجهد | المدى: 250 فولت ، 500 فولت ، 1000 فولت ، 2500 فولت ، 5000 فولت |
| تيار الدائرة القصيرة | ≥5mA (خيار 10mA ، ≥3.5mA ، ≥1.5mA) |
| طريقة توصيل الأسلاك | منفذ L: يسمى "L" بمنفذ خرج الجهد العالي ، ويطلق عليه نهاية الخط ويؤدي إلى أحد طرفي الكائن المقاس |
| منفذ G: يسمى "G" نهاية الدرع ، ويستخدم لقياس مقاومة العزل للمواد العازلة أو الكابلات بطريقة الأقطاب الثلاثة.وهو متصل بنهاية حلقة حماية القطب الكهربائي. | |
| منفذ E: يسمى "E" نهاية الأرض الأرضية ، قم بالاتصال بالأرض والطرف الصفري للكائن المقاس.على سبيل المثال ، غلاف المحرك المعدني ، قلب المحول ، درع الكابل. | |
| منفذ V: محطة قياس جهد التيار المتردد / تيار مستمر (تحديد تلقائي لتيار متردد / تيار مستمر) | |
| دقة | مقاومة العزل: 0.01MΩ |
| جهد التيار المتردد: 0.01 فولت | |
| جهد التيار المستمر: 0.01 فولت | |
| وقت الاختبار | 1 دقيقة ~ 30 دقيقة (فيما يتعلق بطريقة الاختبار ، قابل للتعيين) |
| الخلفية | ضوء خلفي للشاشة البيضاء يمكن التحكم فيه ، مناسب للحقل المظلم |
| يحول | التحول التلقائي |
| شاشة LCD | شاشة عرض إل سي دي 4 أرقام ، إضاءة خلفية بيضاء |
| حجم شاشة ال سي دي | 128 مم × 75 مم |
| عرض شاشات الكريستال السائل ميدان | 124 ملم × 67 ملم |
| مؤشر الاختبار | في القياس ، يومض مؤشر LED ويشير مخطط شريط التقدم |
| الشحن مؤشر | عند الشحن ، يتحول ضوء المؤشر الموجود على الشاحن إلى اللون الأحمر والأخضر بعد الشحن الكامل |
| أبعاد | 258 مم × 215 مم × 83 مم (LxWxH) |
| خط الاختبار القياسي | قضيب اختبار أحمر عالي الجهد ، وخط اختبار أخضر وآخر أسود |
| قوة البطارية | اعرض الطاقة المتبقية للبطارية.عندما تكون البطارية منخفضة ، يرجى شحنها في الوقت المناسب |
| منفذ الاتصالات | باستخدام واجهة USB ، يمكن تحميل بيانات التخزين على الكمبيوتر ، مما يوفر الطباعة |
| خط الاتصال | 1 قطعة خط USB ، طول 1.5 متر |
| العمل الحالي | الاستعداد: 25mA كحد أقصى (إيقاف الإضاءة الخلفية) ； الإضاءة الخلفية: 25mA كحد أقصى (تشغيل الإضاءة الخلفية فقط) ； العمل: 450mA Max (إيقاف الإضاءة الخلفية) |
| وزن | وزن الأداة: 2.19 كجم (بما في ذلك البطارية) |
| الوزن الإجمالي: 3.50 كجم (بما في ذلك العبوة) | |
| أداة الظهر | مجموعة أدوات مزدوجة اللون الأصفر والأسود ، تحمل بشكل مريح ، مجموعة أدوات جيدة المظهر |
| درجة حرارة العمل / الرطوبة | -10 ℃ ～ 40 ℃ ، 80٪ رطوبة نسبية أدناه |
| تخزين درجة الحرارة / الرطوبة | -20 ℃ ～ 60 ℃ ، 70٪ رطوبة نسبية أدناه |
| تحمل الجهد | AC 3700V / rms (بين الأطراف الأمامية والخلفية للهيكل) |
| مقاومة العزل | 20MΩ أعلاه (بين المسمار المعدني السفلي والطرف العلوي 500 فولت) |
| الخصائص الكهرومغناطيسية | IEC61326 (EMC) |
| الجهد الناتج | نطاق الاختبار | صحة |
| 250 فولت (15٪) تيار مستمر | 0.01MΩ ~ 2.50GΩ | ± 3٪ rdg ± 5dgt |
| 2.50 جم ~ 250 جم | ± 15٪ rdg ± 5dgt | |
| 500 فولت (10٪) تيار مستمر | 0.01 م ~ 5.00 جرامΩ | ± 3٪ rdg ± 5dgt |
| 5.00 جم ~ 500 جم | ± 15٪ rdg ± 5dgt | |
| 1000 فولت (10٪) تيار مستمر | 0.01 م ~ 10.00 جرام | ± 3٪ rdg ± 5dgt |
| 10.00 جم ~ 1.00 طن متري | ± 15٪ rdg ± 5dgt | |
| 2500 فولت (10٪) تيار مستمر | 0.01MΩ ~ 25.0GΩ | ± 3٪ rdg ± 5dgt |
| 25.0 جم ~ 2.50 طن متري | ± 15٪ rdg ± 5dgt | |
| 5000 فولت (10٪) تيار مستمر | 0.01MΩ ~ 50.0GΩ | ± 3٪ rdg ± 5dgt |
| 50.0GΩ ~ 5.00 TΩ | ± 15٪ rdg ± 5dgt |
نطاق ودقة قياس جهد التيار المتردد والتيار المستمر
| وظيفة الاختبار | نطاق القياس | صحة | دقة |
| الجهد DC | 0.01 فولت ~ 1000 فولت | ± 2٪ rdg ± 3dgt | 0.1 فولت |
| AC الجهد | 0.01 فولت ~ 750 فولت | ± 2٪ rdg ± 3dgt | 0.1 فولت |
جهاز اختبار مقاومة العزل HIT-5H هو أداة محمولة لقياس مقاومة العزل لمختلف المواد العازلة والمعدات الكهربائية.
