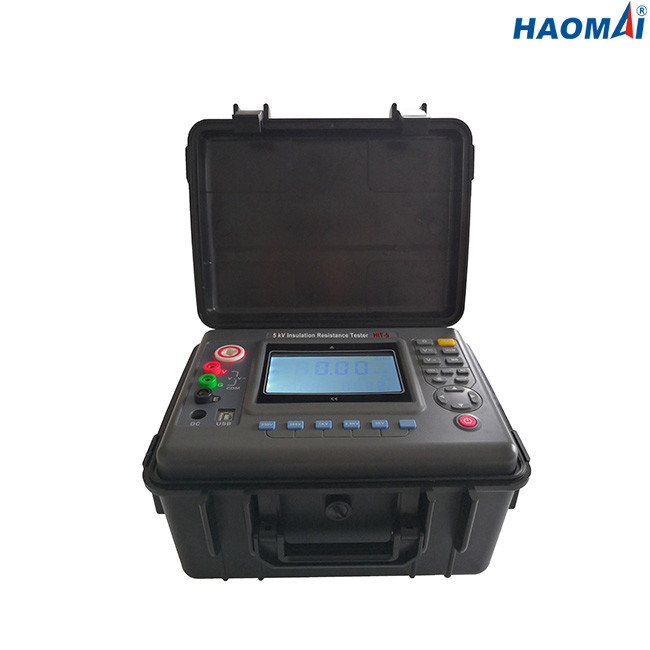

Name: معدات اختبار مقاومة العزل HV 5kV 108 × 65mm LCD Display
Brand: HAOMAI
SKU: HIT-5

معدات اختبار مقاومة العزل HV 5kV 108 × 65mm LCD Display

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HAOMAI
إصدار الشهادات:	ISO9001:2015
رقم الموديل:	HIT-5

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	negotiation
تفاصيل التغليف:	علبة النقل + كرتون
وقت التسليم:	5-10 أيام عمل
شروط الدفع:	تي / ت
القدرة على العرض:	400 مجموعة شهريا

اتصل

مفصلة وصف المنتج

اسم المنتج:	اختبار مقاومة العزل HV ، متر Megohm	Max. الأعلى. voltage الجهد االكهربى:	5 كيلو فولت
نطاق مقاومة العزل:	0.01MΩ-10TΩ	نطاق الجهد DC:	0-1000 فولت
نطاق جهد التيار المتردد:	0-750 فولت	قياس DAR و PI:	متوفر
تسليط الضوء:	معدات اختبار مقاومة العزل 5kV , معدات اختبار مقاومة العزل 65 مم , جهاز اختبار مقاومة العزل LCD HV

5kV اختبار مقاومة العزل

الموديل: HIT-5

يستخدم اختبار مقاومة العزل (المعروف أيضًا باسم اختبار مقاومة العزل عالي الجهد DC) لقياس مقاومة المواد العازلة المختلفة ، ومقاومة العزل للمحولات والمحركات والكابلات والمعدات الكهربائية.

معلومات تقنية

وظيفة	اختبار مقاومة العزل ، اختبار الجهد ، اختبار التيار ، اختبار السعة
الشروط الأساسية	23 درجة مئوية ± 5 درجات مئوية ، أقل من 75٪ رطوبة نسبية
الفولطية المقدرة (V)	100 فولت ، 250 فولت ، 500 فولت ، 1 كيلو فولت ، 2.5 كيلو فولت ، 5 كيلو فولت
اختبار الجهد (V)	الفولطية × (1 ± 10٪)
نطاق مقاومة العزل	0.01MΩ ~ 10TΩ
قرار مقاومة العزل	0.01 ميجا
نطاق الجهد DC	0 ~ 1000 فولت
قرار الجهد DC	0.1 فولت
نطاق جهد التيار المتردد	0 ~ 750 فولت
قرار جهد التيار المتردد	0.1 فولت
تيار دائرة قصر الإخراج	≥6mA
قياس نسبة امتصاص العازل الكهربائي (DAR) ومؤشر الاستقطاب (PI)	متوفر
مزود الطاقة	بطارية قابلة للشحن 12 فولت
الخلفية	إضاءة خلفية للشاشة رمادية يمكن التحكم فيها ، مناسبة للاستخدام في الأماكن المعتمة
وضع العرض	شاشة LCD كبيرة 4 بت ، إضاءة خلفية رمادية
حجم شاشة ال سي دي	108 × 65 ملم
حجم الصك	277.2 × 227.5 × 153 مم (طول × عرض × ارتفاع)
واجهة USB	لرصد البرامج ونقل البيانات.يمكن تحميل البيانات المحفوظة على جهاز الكمبيوتر لحفظها وطباعتها.
خط الاتصال	خط اتصال USB 1 قطعة
خط الاختبار	روب أحمر عالي الجهد 3 أمتار ، خط اختبار جهد عالي أسود 1.5 متر ، أخضر 1.5 متر
مخزن البيانات	500 مجموعة.يشير رمز "FULL" إلى امتلاء التخزين.
عرض البيانات	وظيفة عرض البيانات: عرض رمز "MR"
عرض الفائض	وظيفة الفائض (تجاوز نطاق القياس): عرض رمز "OL"
وظيفة التنبيه	عندما تتجاوز القيمة التي تم قياسها القيمة المحددة ، سيتم إصدار موجه إنذار
استهلاك الطاقة	الاستعداد: بحد أقصى 30 مللي أمبير (إيقاف تشغيل الإضاءة الخلفية)
	تشغيل الإضاءة الخلفية: بحد أقصى 42 مللي أمبير
	معيار.max.300mA (إيقاف الإضاءة الخلفية)
وزن الصك	2.72 كجم (شاملاً البطارية)
قوة البطارية	عندما يكون جهد البطارية منخفضًا ، سيظهر رمز البطارية المنخفضة.
الاغلاق التلقائي	الاغلاق التلقائي بعد 15 دقيقة التمهيد
اختبار العزل	≥50MΩ (بين خط القياس والحالة)
تحمل الجهد	AC3kV / 50 هرتز ، 1 دقيقة
درجة حرارة العمل والرطوبة	-10 ℃ ~ + 50 ℃ ＜ 85٪ ر
درجة حرارة التخزين والرطوبة	-15 ℃ ~ + 55 ℃ ＜ 90٪ ر
أمان	IEC61010-1 ، IEC1010-2-31 ، IEC61557-1،5 ، IEC60529 (IP54) تلوث من الدرجة 2 ، CAT Ⅲ 300V

قياس المدى والدقة

قياس الوظيفة	الجهد الناتج	نطاق القياس	صحة	دقة
مقاومة العزل	100 فولت (± 10٪)	0MΩ ～ 0.5MΩ	± 5٪ rdg ± 5dgt	0.001 م
		0.5MΩ ～ 5MΩ	± 5٪ rdg ± 5dgt	0.01 ميجا
		5MΩ ～ 50MΩ	± 5٪ rdg ± 5dgt	0.1MΩ
		50MΩ ～ 500MΩ	± 5٪ rdg ± 5dgt	1MΩ
		0.5GΩ ～ 5GΩ	± 5٪ rdg ± 5dgt	0.01 جرام
		5GΩ ～ 50GΩ	± 10٪ rdg ± 5dgt	0.1GΩ
		50 جم 500 جم	± 20٪ rdg ± 5dgt	1GΩ
	250 فولت (± 10٪)	0 مΩ ～ 1 مΩ	± 5٪ rdg ± 5dgt	0.001 م
		1 متر × 10 متر مكعب	± 5٪ rdg ± 5dgt	0.01 ميجا
		10 متر × 100 متر مكعب	± 5٪ rdg ± 5dgt	0.1MΩ
		100MΩ ～ 1000MΩ	± 5٪ rdg ± 5dgt	1MΩ
		1GΩ ～ 10GΩ	± 5٪ rdg ± 5dgt	0.01 جرام
		10 جرام × 100 جرام	± 10٪ rdg ± 5dgt	0.1GΩ
		100 جم 1000 جم	± 20٪ rdg ± 5dgt	1GΩ
	500 فولت (± 10٪)	0 متر ～ 2 متر	± 5٪ rdg ± 5dgt	0.001 م
		2 متر × 20 متر مكعب	± 5٪ rdg ± 5dgt	0.01 ميجا
		20 متر × 200 متر مكعب	± 5٪ rdg ± 5dgt	0.1MΩ
		200 متر مكعب 2000 متر مكعب	± 5٪ rdg ± 5dgt	1MΩ
		2GΩ ～ 20GΩ	± 5٪ rdg ± 5dgt	0.01 جرام
		20 جرام × 200 جرام	± 10٪ rdg ± 5dgt	0.1GΩ
		200 جرام × 2000 جرام	± 20٪ rdg ± 5dgt	1GΩ
	1 كيلو فولت (± 10٪)	0 متر ～ 5 متر مكعب	± 5٪ rdg ± 5dgt	0.001 م
		5 متر × 50 متر مكعب	± 5٪ rdg ± 5dgt	0.01 ميجا
		50 متر مكعب 500 متر مكعب	± 5٪ rdg ± 5dgt	0.1MΩ
		500 متر مكعب 5000 متر مكعب	± 5٪ rdg ± 5dgt	1MΩ
		5GΩ ～ 50GΩ	± 10٪ rdg ± 5dgt	0.01 جرام
		50 جم 500 جم	± 15٪ rdg ± 5dgt	0.1GΩ
		500 جم 5000 جم	± 20٪ rdg ± 5dgt	1GΩ
	2.5 كيلو فولت (± 10٪)	0 متر 10 متر مكعب	± 5٪ rdg ± 5dgt	0.01 ميجا
		10 متر × 100 متر مكعب	± 5٪ rdg ± 5dgt	0.1MΩ
		100 متر × 1000 متر مكعب	± 5٪ rdg ± 5dgt	1MΩ
		1 GΩ ～ 10GΩ	± 5٪ rdg ± 5dgt	0.01 جرام
		10 جرام × 100 جرام	± 10٪ rdg ± 5dgt	0.1GΩ
		100 جم 1000 جم	± 15٪ rdg ± 5dgt	1GΩ
		1 TΩ ～ 10TΩ	± 20٪ rdg ± 10dgt	0.01TΩ
	5 كيلو فولت (± 10٪)	0 متر 20 متر مكعب	± 5٪ rdg ± 5dgt	0.01 ميجا
		20 متر × 200 متر مكعب	± 5٪ rdg ± 5dgt	0.1MΩ
		200 متر مكعب 2000 متر مكعب	± 5٪ rdg ± 5dgt	1MΩ
		2 GΩ ～ 20GΩ	± 5٪ rdg ± 5dgt	0.01 جرام
		20 جرام × 200 جرام	± 10٪ rdg ± 5dgt	0.1GΩ
		200 جم 2000 جم	± 15٪ rdg ± 5dgt	1GΩ
		2 TΩ ～ 10TΩ	± 25٪ rdg ± 10dgt	0.01TΩ

نطاق ودقة الجهد

وظيفة الاختبار	نطاق القياس	صحة	دقة
الجهد DC	تيار مستمر 0.0 فولت ~ 1000 فولت	± 1.5٪ rdg ± 3dgt	0.1 فولت
AC الجهد	تيار متردد 0.0 فولت ~ 750 فولت	± 1.5٪ rdg ± 3dgt	0.1 فولت

المدى الحالي والدقة

قياس الوظيفة	نطاق القياس	صحة	دقة
العاصمة الحالية	1mA-6mA	± 10٪ rdg ± 5dgt	0.01 مللي أمبير
	100uA-1000uA	± 10٪ rdg ± 5dgt	1uA
	10uA-100uA	± 10٪ rdg ± 5dgt	0.1uA
	1uA-10uA	± 10٪ rdg ± 5dgt	0.01uA
	100nA-1000nA	± 10٪ rdg ± 5dgt	1nA
	10nA-100nA	± 20٪ rdg ± 5dgt	0.1nA
	1nA-10nA	± 20٪ rdg ± 5dgt	0.01nA
	100pA-1000pA	± 30٪ rdg ± 5dgt	1pA

نطاق ودقة السعة

قياس الوظيفة	نطاق القياس	صحة	دقة
السعة	10 ف -50 ف	± 15٪ rdg ± 5dgt	0.01 ف
	1uf-10uf	± 15٪ rdg ± 5dgt	0.1 فائق التوهج
	100nf-10nf	± 15٪ rdg ± 5dgt	0.01nf
	10nf-100nf	± 15٪ rdg ± 5dgt	0.01nf
