20dB محلل استجابة تردد الاجتياح

محلل استجابة تردد الاجتياح

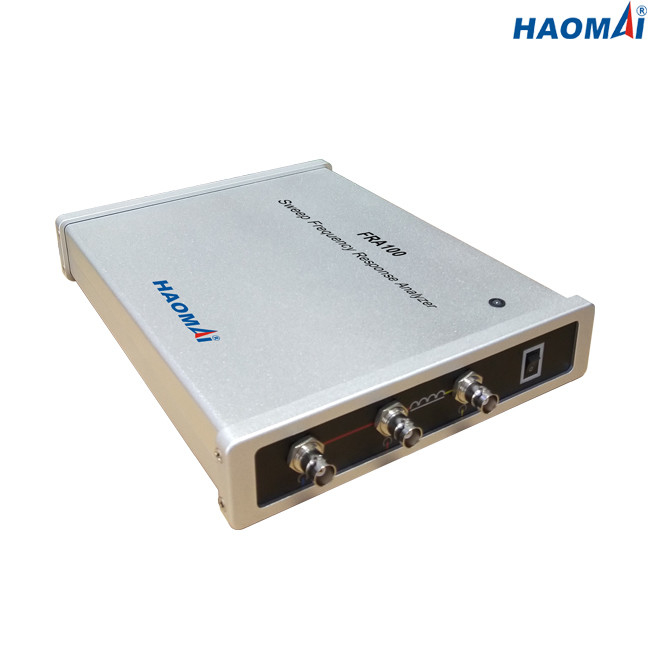

الموديل: FRA100

يستخدم محلل استجابة تردد الاجتياح FRA100 طريقة SFRA (تحليل استجابة تردد الاجتياح) ويقيس وظيفة النقل الكهربائي في نطاق تردد واسع.يكتشف عيوب اللف والأعطال في النواة المغناطيسية - مما يساعد على تحسين موثوقية المحولات وتقليل تكاليف الصيانة ومنع الأعطال المكلفة.

يفي محلل استجابة تردد الاجتياح FRA100 بالمتطلبات الواردة في كتيب Cigre 342،2008 تقييم الحالة الميكانيكية لملفات المحولات باستخدام FRA والمعيار الصيني DL / T 911-2016 ، FRA على تشوه لف محولات الطاقة ، وكذلك المعيار الدولي IEC60076-18: 2012.

الخصائص الرئيسية

● استخدم SFRA (تحليل استجابة تردد الاجتياح) لاختبار تشوه الملف عن طريق قياس خصائص استجابة سعة التردد لكل ملف لمحولات الطاقة

● القياس السريع: زمن قياس الملف الفردي أقل من دقيقتين

● دقة عالية التردد: ≤0.001٪

● الحد الأقصى لنقاط المسح حتى 50000

● توليف التردد الرقمي لضمان استقرار تردد أعلى

● عزل جهد 5000 فولت لحماية الكمبيوتر المحمول بالكامل

● قادرة على تحميل 9 منحنيات في نفس الوقت وحساب معلمات كل منحنى تلقائيًا لتشخيص تشوهات اللف وتقديم الاستنتاج المرجعي.

● برنامج التحليل لديه وظيفة قوية يمكنها تلبية متطلبات المعيار الصيني DL / T 911-2016 والمعيار الدولي IEC60076-18: 2012.

● إدارة البرمجيات تمتلك أنسنة وعقلانية عالية.يحتاج المستخدمون فقط إلى النقر فوق زر واحد لإكمال جميع القياسات بعد إعداد المعلمات.

● حجم صغير وخفيف الوزن (2.3 كجم / 5.07 رطل) لسهولة الحمل

معلومات تقنية

◇قسم القياس

طريقة الاختبار: SFRA (تحليل استجابة تردد الاجتياح)

مدى التردد: 10 هرتز - 10 ميجا هرتز

دقة التردد: <0.01٪

تردد عدم دقة: ≤0.001٪

عدد النقاط: 600 افتراضي ، يمكن للمستخدم اختياره

الأعلى.50000 نقطة ، من تحديد المستخدم

وقت القياس: 1-2 دقيقة لملف واحد

تباعد النقاط: لوغاريتمي أو خطي

إعدادات المسح: الإعدادات الفردية لنطاقات التردد المحددة من قبل العميل.مقياس خطي أو لوغاريتمي.

النطاق الديناميكي: -120 ديسيبل ~ 20 ديسيبل

عدم الدقة: ± 0.1 ديسيبل من +10 ديسيبل إلى -50 ديسيبل

± 0.5 ديسيبل وصولاً إلى -80 ديسيبل

± 1 ديسيبل وصولاً إلى -100 ديسيبل

اتصالات الكمبيوتر: USB

البرنامج: مناسب لنظام التشغيل Windows XP / 7/8/10

المعايير: يفي بالمتطلبات الواردة في كتيب Cigré 342 ، 2008. تقييم الحالة الميكانيكية لملفات المحولات باستخدام FRA DL / T 911-2004 ، FRA على تشوه لف محولات الطاقة ، وكذلك المعيار الدولي IEC60076-18: 2012.

◇خرج تشابهي

قناة 1

جهد الامتثال: 0.50-25 Vp-p ، اضبطه تلقائيًا في الاختبار

قياس الجهد عند 50: 0.25-12.5 Vp-p

مقاومة الإخراج: 50 Ω

مدى التردد: 10 هرتز - 10 ميجا هرتز

اتجاه الاجتياح: من الأقل إلى الأعلى

◇المدخلات التناظرية

القنوات: 2

أخذ العينات: في نفس الوقت

مدى التردد: 10 هرتز -10 ميجا هرتز

مقاومة المدخلات: 1 متر مكعب

معدل أخذ العينات: 100 مللي ثانية / ثانية

◇متطلبات الكمبيوتر (الكمبيوتر غير مدرج)

نظام التشغيل: Windows XP / 7/8/10

المعالج: Pentium 500 MHz أو أعلى

الذاكرة: 256 ميجا بايت من ذاكرة الوصول العشوائي أو أكثر

القرص الصلب: 30 ميجا بايت كحد أدنى

الواجهة: USB

◇عام

مصدر طاقة التيار المتردد للمحول: 100-240 فولت تيار متردد ، 50/60 هرتز

مصدر طاقة التيار المستمر للأداة: 12 فولت تيار مستمر

أبعاد: 238 × 184 × 40 ملم (9.37 بوصة × 7.24 بوصة × 1.57 بوصة)

وزن: 2.3 كجم (5.07 أرطال)

الظروف البيئية

مجال التطبيق: الجهاز مخصص للاستخدام في المحطات الفرعية ذات الجهد المتوسط ​​والعالي والبيئات الصناعية.

درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

درجة حرارة التشغيل: -20 درجة مئوية إلى + 50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

الرطوبة: <95٪ RH ، دون تكاثف

مؤهلات السلامة و EMC

الأمان: تم تصميمه وفقًا لـ IEC61010-1 ، 2006/95 / EC

EMC: 2004/108 / EC

محلل استجابة تردد الاجتياح FRA100 هو أداة مثالية لاكتشاف التغيرات الميكانيكية والكهربائية في قلب وتجميع محولات الطاقة.
