عامل طاقة العزل التلقائي

تان دلتا واختبار السعة

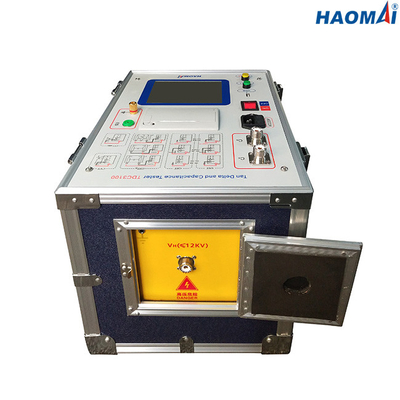

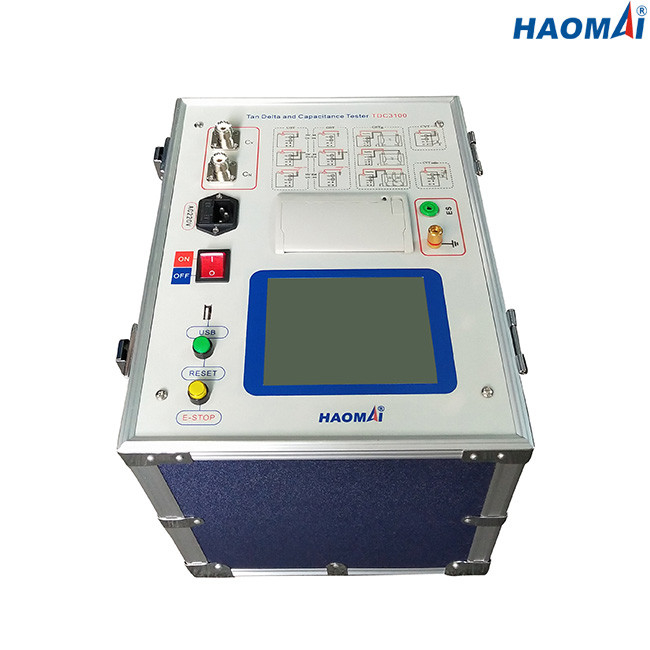

نموذج: TDC3100

مجموعة اختبار عامل الطاقة / عامل التبديد (تان) التلقائي 12 كيلو فولت

Tan Delta and Capacitance Tester TDC3100 عبارة عن مجموعة اختبار عامل الطاقة / عامل التبديد (tan∂) الأوتوماتيكي بالكامل 12 كيلو فولت المصممة لتقييم طبيعة وجودة مواد العزل الكهربائي وأنظمة الجهد العالي مثل المحولات والبطانات وقواطع الدائرة والكابلات والملفات من الآلات الدوارة وما إلى ذلك.

تتضمن قياسات TDC3100 الجهد والتيار والطاقة ودلتا تان وعامل القدرة والسعة ونسبة CVT.يمكن تخزين نتائج الاختبار تلقائيًا في الأداة ، ويمكن أيضًا تنزيلها مباشرة على وحدة تخزين USB أو طباعتها عبر طابعة حرارية مدمجة.

الخصائص الرئيسية

● معيار الاختبار: IEC60247

● وضع الاختبار القابل للتحديد: UST ، GST ، GSTg

● قياس معامل القدرة / معامل التبديد (تان) 12 كيلو فولت

● قياس السعة حتى 60nF عند 12kV

● يتوفر اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

● دوائر قمع التداخل للاختبار في ظل ظروف تداخل أو ضوضاء شديدة

● شاشة تعمل باللمس للتشغيل السهل والسريع

● طابعة حرارية مدمجة لطباعة نتائج الاختبار مباشرة

معلومات تقنية

● معيار الاختبار: IEC60247

● المخرجات الداخلية للجهد العالي: 0.5 ~ 12 كيلو فولت

دقة الإخراج: ± (قراءة × 1٪)

القرار: 100 فولت

أقصى تيار الإخراج: 200mA

القدرة: 2000VA

● مصدر طاقة الإثارة الذاتية: AC 0 ~ 50V / 15A

● قياس عامل التبديد (tgδ)

نطاق القياس: لا يوجد حد

الدقة: ± (قراءة × 1٪ + 0.040٪)

القرار: 0.001٪

● قياس السعة (Cx)

نطاق القياس: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF لاختبار CVT

الدقة: ± (قراءة × 1٪ + 1.00pF)

الدقة: 0.001pF (4 رقمية صالحة)

● اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

نطاق القياس: 10 ~ 10000

دقة: 1٪

● التردد

تردد واحد: 50 هرتز أو 60 هرتز

التردد المتغير: 45 هرتز / 55 هرتز ، 47.5 هرتز / 52.5 هرتز ، 55 هرتز / 65 هرتز ، 57.5 هرتز / 62.5 هرتز

● طابعة حرارية مدمجة لطباعة نتائج الاختبار

● واجهة USB لنتائج الاختبار تنزيل التخزين

● تخزين البيانات: يمكن تخزين 200 نتيجة اختبار في جهاز الاختبار

● مصدر الطاقة: حسب الطلب (تيار متردد 220 فولت / 230 فولت / 120 فولت / 127 فولت ± 10٪ ، مرحلة واحدة) ، 50 هرتز / 60 هرتز

● الحالة البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

الرطوبة: <90٪

● متفرقات

أبعاد المضيف: 350 × 270 م × 270 مم (13.78 × 10.62 × 10.63 بوصة)

وزن المضيف: 22.8 كجم (50.27 رطلاً)

● مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326

يعد Tan Delta and Capacitance Tester TDC3100 أداة اختبار موثوقة لاختبار عامل التبديد (tgδ) ، وعامل القدرة (PF) والسعة (Cx) للمحول ، وقاطع الدائرة ، وجلبة العزل ، والآلات الدوارة ، والكابلات ، و CVT ، إلخ.
