IEEE C57.12.90 محول يدير مقياس النسبة

محول يدير نسبة متر

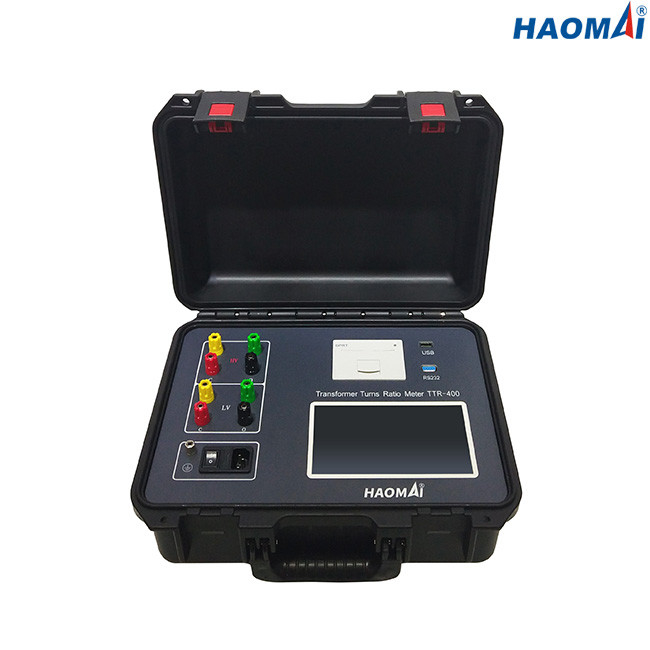

الموديل: TTR-400

تم تصميم مقياس نسبة دوران المحولات TTR-400 لقياس نسبة الجهد ونسبة المنعطفات لمرحلة أحادية الطور أو محولات التوزيع ثلاثية الطور أو محولات الطاقة في محطة فرعية أو بيئة تصنيع وفقًا لمعيار الاختبار IEC 60076 و IEEE C57.12.90.

الخصائص الرئيسية

● المقاييس يتحول النسبة ، نسبة الجهد ، مرحلة الإزاحة

● جهد الاختبار المتغير: 0 ~ 160 فولت

● التعرف التلقائي على اتصال اللف واختبار مجموعة المتجهات

● شاشة تعمل باللمس مقاس 7 بوصات لسهولة التشغيل

● واجهة مستخدم مبسطة لإعداد اختبار سريع

● احفظ نتائج الاختبار على متن الطائرة

● تنزيل نتائج الاختبار عبر واجهة USB

● اطبع نتائج الاختبار عبر الطابعة المدمجة

● اعتماد مصدر طاقة عاكس دقيق ثلاثي الأطوار لقياس أكثر دقة

● لديه حماية اتصال عكسي عالي ومنخفض الجهد وحماية ماس كهربائى للمحول

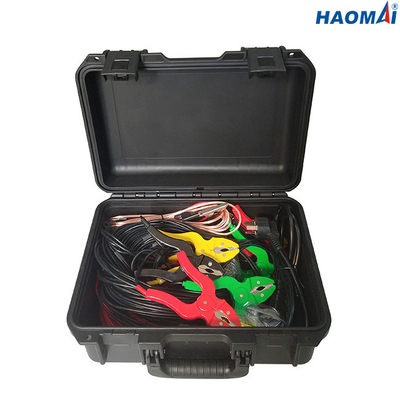

● يتم توفيرها في علبة مدمجة ومتينة لسهولة النقل

معلومات تقنية

◇ معيار الاختبار: IEC60076 و IEEE C57.12.90

◇ قياس النسبة

النطاق: 0.9-10000

الدقة: ± 0.1٪ @ 0.9-500

± 0.2٪ @ 501-2000

± 0.5٪ @ 2001-10000

◇ قياس زاوية الطور

النطاق: ± 180 درجة

الدقة: ± 0.1 درجة

القرار: 0.01 درجة

◇ اختبار الجهد: 0 ~ 160 فولت

◇ تخزين البيانات الداخلية: حتى 1000 مجموعة بيانات

◇ طابعة مدمجة لطباعة نتائج الاختبار مباشرة

◇ مصدر الطاقة: تيار متردد 220 فولت / 230 فولت ± 10٪ ، 50 هرتز / 60 هرتز

الأبعاد: 360 × 290 × 170 ملم (14.17 × 11.42 × 6.69 بوصة)

◇ الوزن: 5.9 كجم (13.01 رطلاً)

◇ الظروف البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

الرطوبة: <90٪

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

◇ مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326

مقياس نسبة دوران المحولات TTR-400 هو أداة قوية لاختبار نسبة الجهد ونسبة الدوران لمحولات الطاقة.

يتم أيضًا معايرة جهاز قياس نسبة دوران المحولات TTR-400 في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025.

يتم عرض تقرير المعايرة على النحو التالي.
