HAOMAI 23.15 رطل محلل معدات اختبار قواطع دوائر كهربائية

محلل قواطع دوائر



الموديل: CBA-1900

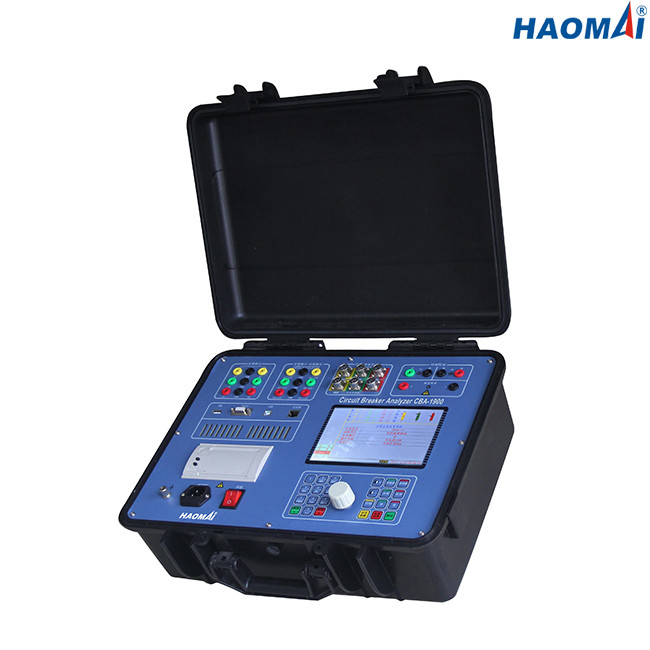

محلل قاطع الدائرة CBA-1900 يمكنه تحليل الأداء الميكانيكي والكهربائي لمختلف قواطع الدائرة الفراغية وقواطع دارة الزيت وقواطع الدائرة SF6 ومفصلات HV والأجهزة الكهربائية المدمجة GIS وما إلى ذلك. تسجل قنوات التوقيت عمليات إغلاق وفتحات جهات الاتصال الرئيسية وجهات اتصال المقاوم والاتصالات الإضافية.

طريقة الاختبار المؤرضة لكلا الجانبين متاحة لـ CBA-1900.إنه يجعل الاختبار آمنًا وموفرًا للوقت عن طريق الحفاظ على قاطع الدائرة مؤرضًا على كلا الجانبين طوال فترة الاختبار.

بفضل دوائر الحماية المضمنة والحماية المصممة بالبرمجيات ، فإن CBA-1900 لديها حماية جيدة للتأثيرات في البيئة ، والتي يمكن أن تضمن نتائج اختبار موثوقة ودقيقة.



الخصائص الرئيسية

◆ قادر على قياس 12 جهة اتصال رئيسية و 6 جهات اتصال Aux

◆ قادرة على قياس اتصالات PIR

◆ قادرة على قياس المقاومة الديناميكية

سريع وآمن مع اختبار كلا الجانبين على الأرض

◆ كل من المحولات التناظرية والرقمية متوفرة

◆ قادرة على اختبار قاطع الدائرة SIEMENS مع ملامسات الجرافيت

يوفر نتائج اختبار موثوقة ودقيقة في المحطات الفرعية للجهد العالي



معلومات تقنية

◇ قياس الوقت

● جهة الاتصال الرئيسية وقياس جهة الاتصال aux

النطاق: 1ms-200s

الدقة: قراءة ± 0.1٪ ± 1 رقمية

الدقة: 0.1 مللي ثانية -20 مللي ثانية (يعتمد على قياس طول الوقت)

● قياس الاتصال بالجرافيت

طول التسجيل: 50 مللي ثانية - 1 ثانية

الدقة: ± 0.2٪ قراءة ± 1 رقمية

القرار: 0.1 مللي ثانية

● قياس كلا الجانبين على الأرض

النطاق: 50 مللي ثانية - 1 ثانية

القرار: 0.1 مللي ثانية

الدقة: قراءة ± 0.5٪ ± 1 رقمية

◇ قياس الحركة

النطاق: 0-1000 مم

الدقة: قراءة ± 0.5٪ ± 1 رقمية

القرار: 0.01 مم

◇ قياس السرعة

النطاق: 0-20.00 م / ث

الدقة: قراءة ± 1٪

القرار: 0.01 م / ث

◇ قياس الاتصال PIR

النطاق: 50Ω-5000Ω

الدقة: قراءة ± 5٪ ± 0.5Ω

القرار: 0.1Ω

◇ لفائف القياس الحالي

النطاق: 0-20A

القرار: 0.001A

◇ مصدر طاقة تيار مستمر

نطاق خرج الجهد: 5-260 فولت

أقصى تيار الإخراج: 20A

دقة الإخراج: قراءة ± 1٪

◇ مصدر الطاقة: تيار متردد 220 فولت / 230 فولت ± 10٪ ، 50 هرتز / 60 هرتز

الأبعاد: 472 × 365 × 210 ملم (18.58 × 14.37 × 8.27 بوصة)

◇ الوزن: 10.5 كجم (23.15 رطلاً)

◇ الظروف البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

الرطوبة: <90٪

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

◇ مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326



محلل قاطع الدائرة CBA-1900 هو أداة قوية لاختبار جميع أنواع قواطع الدائرة.
