ISO9001 معدات اختبار قواطع دوائر 50 هرتز / 60 هرتز المحمولة

اختبار قواطع دوائر



الموديل: TCB3600

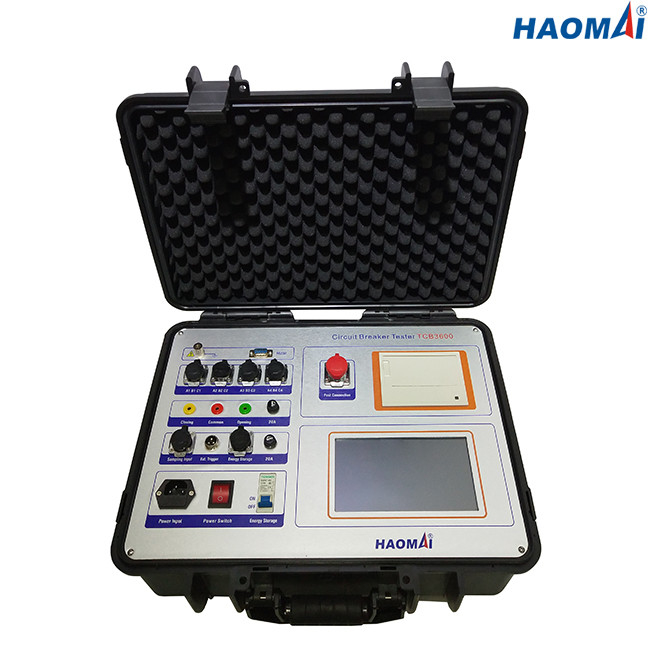

تم تصميم جهاز اختبار قواطع الدائرة TCB3600 لقياس وقت الفتح / الإغلاق ، ووقت الارتداد ، والسرعة ، والحركة ، والتيار ، والجهد الكهربي لقواطع الدائرة ذات الجهد العالي ، مثل قواطع الدائرة الفراغية ، وقواطع دارة الزيت ، وقواطع الدائرة SF6 ، ومفتاح الفصل ونظام المعلومات الجغرافية مفتاح التأريض إلخ.



الخصائص الرئيسية

● قادرة على قياس جميع الأنواع المعروفة من قواطع الدائرة الفراغية ، وقواطع دارة الزيت ، وقواطع الدائرة SF6 ، ومفتاح مناورة-القاطع ومفتاح تأريض GIS.

● شاشة 7 بوصة تعمل باللمس للتشغيل.

● قادرة على قياس وقت الفتح / الإغلاق بدقة ، ووقت الارتداد ، والسرعة ، والحركة ، والتيار ، وفولطية العمل ، إلخ.

● عملية إغلاق وفتح قاطع الدائرة لفائف منحنى الوقت الحالي ومنحنى وقت السفر ومنحنى وقت السرعة.

● مشغل التزامن: يمكن أن يستجيب لتغير الجهد والتيار والمستشعر والكسر في مجموعة متنوعة من أوضاع الزناد المتزامن.

● قادرة على أداء اختبار تسلسل التشغيل المقنن.

● قادرة على حفظ نتائج الاختبار على متن الطائرة.

● قادرة على طباعة نتائج الاختبار مباشرة عبر الطابعة الحرارية المدمجة.

● المدمج في عزل الطاقة العالية قابل للتعديل مصدر طاقة التيار المستمر لاختبار جهد العمل وتخزين طاقة المحرك.

● مزود بواجهة اتصال سريعة.

● مزود بواجهة RS232 لتوصيل الكمبيوتر

● يمكن لبرنامج إدارة اختبار الكمبيوتر إجراء المزيد من التحليل المتعمق لبيانات الاختبار ، وإنشاء منحنى الاختبار والتقرير.



معلومات تقنية

◇ قياس الوقت

اتصالات القياس المتزامن: 12

نطاق وقت القياس: 0-6s

الدقة: 0.1 مللي ثانية

القرار: 0.01 مللي ثانية

◇ قياس السفر

النطاق: ≤250mm

الدقة: 0.1 مم

القرار: 0.001 مم

◇ نطاق قياس السرعة: 0 ~ 20 م / ث

◇ قياس مقاومة الإغلاق

النطاق: 0-100kΩ

القرار: 1Ω

◇ مصدر طاقة تيار مستمر مدمج

جهد الخرج: DC20V-265V ، الخطأ: 1٪

تيار الإخراج: DC0-20A

◇ مصدر الطاقة: تيار متردد 220 فولت / 230 فولت ± 10٪ ، 50 هرتز / 60 هرتز

الأبعاد: 460 × 340 × 200 ملم (18.11 × 13.39 × 7.87 بوصة)

الوزن: 7 كجم (15.43 رطلاً)

◇ الظروف البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

الرطوبة: <90٪

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

◇ مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326



جهاز اختبار قاطع الدائرة TCB3600 هو أداة قوية لاختبار قواطع الدائرة ذات الجهد العالي.
