| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | PQA-500 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حقيبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل PQ ، اختبار PQ | عدد القنوات: | 4U + 4I |
|---|---|---|---|
| صحيح RMS طور إلى طور الجهد: | 1.0 فولت -2000 فولت | الجهد DC: | 1.0 فولت - 1000 فولت |
| صحيح RMS الحالي: | 10 مللي أمبير - 1000 أمبير | تكرر: | 40 هرتز - 70 هرتز |
| تسليط الضوء: | محلل شامل لجودة الطاقة,ومحلل جودة الطاقة القابل لإعادة الشحن,ومحلل الطاقة الكهربائية رباعي القنوات |
||

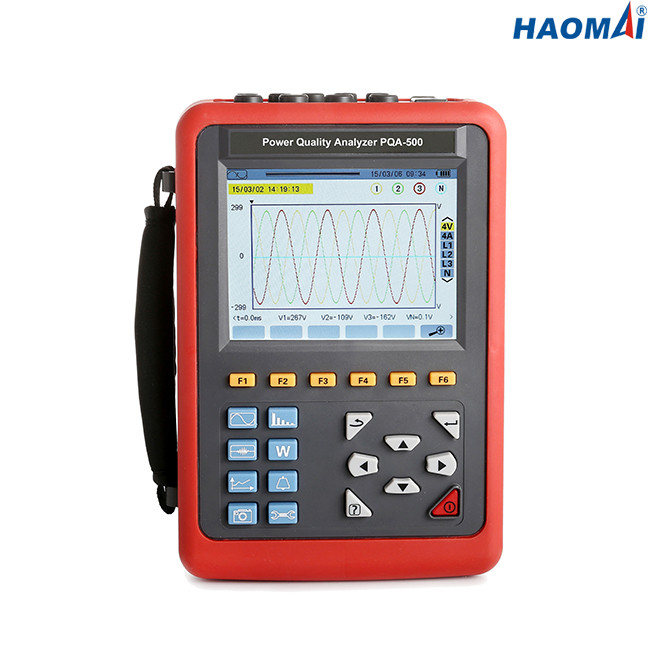

محلل جودة الطاقة
الموديل: PQA-500
محلل جودة الطاقة PQA-500 هو أداة اختبار شاملة طورتها HAOMAI ELECTRIC ومصممة خصيصًا للاختبار الميداني لثلاث مراحل ، متعددة الوظائف وذكية ، وتشغيل آلة الإنسان.إنه سهل الاستخدام ، وشاشة عرض LCD كبيرة ، ودقة عالية ، وواجهة باللغتين الصينية والإنجليزية ، وهيكل غلاف مقاوم للصدمات وما إلى ذلك.يمكنه قياس تيار 4 قنوات في وقت واحد (ABC ثلاث مراحل وسلك محايد منحني) ، جهد رباعي القنوات (جهد ثلاثي الطور ABC وخط جهد محايد إلى الأرض) ، قيمة الذروة للجهد الحالي ، القيمة القصوى / الدنيا على مدى فترة ، عامل عدم التوازن ثلاثي الطور ، وميض الجهد القصير ، وعامل المحول K ، والقوة النشطة ، والقوة التفاعلية ، والقوة الظاهرة ، وعامل القدرة وعامل قدرة الإزاحة ، والطاقة النشطة ، والقوة التفاعلية ، والقوة الظاهرة ، والتشويه التوافقي الكلي والتناسق إلخ.؛عرض شكل موجة في الوقت الحقيقي ، مخططات شريط النسبة التوافقية للجهد الحالي ؛يلتقط ديناميكيًا التغيير اللحظي لتيار الجهد ، ومراقبة بدء التشغيل ، ومراقبة معلمات الطاقة وإنشاء قائمة التنبيه ، وإنشاء مخطط الاتجاه لبيانات اختبار السجل لفترة طويلة.
معلومات تقنية
| مزود الطاقة | حزم بطارية ليثيوم أيون قابلة لإعادة الشحن 9.6 فولت ، شاحن احتياطي. |
| مؤشر البطارية | يُظهر رمز البطارية طاقة التفريغ.عندما يكون الجهد منخفضًا جدًا ، يتم إيقاف التشغيل التلقائي بعد دقيقة واحدة. |
| استهلاك الطاقة | الاستهلاك الحالي للاختبار العادي 490 مللي أمبير ، والعمل المستمر لمدة 8 ساعات. |
| وضع العرض | شاشة LCD ملونة ، 640 نقطة × 480 نقطة ، 5.6 بوصة ، مجال العرض: 116 مم × 88 مم. |
| حجم المشبك |

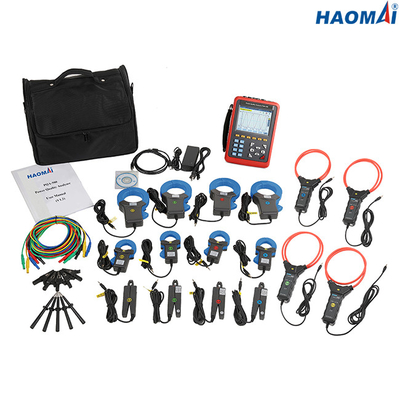

HM-008B مشبك تيار حاد صغير: 7.5 مم × 13 مم ؛ HM-040B مشبك تيار دائري: 35 مم × 40 مم ؛ HM-068B مشبك تيار دائري: 68 مم × 68 مم. مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): Ф300mm |
| أبعاد الصك | L × W × H: 240 مم × 170 مم × 68 مم. |
| عدد القنوات | 4U / 4I. |
| جهد المرحلة إلى المرحلة | 1.0 فولت ~ 2000 فولت. |
| الجهد من الطور إلى المحايد | 1.0 فولت ~ 1000 فولت. |
| تيار |
HM-008B المشبك الحالي: 10mA ~ 10.0A ؛ HM-040B المشبك الحالي: 0.10A ~ 100A ؛ HM-068B المشبك الحالي: 1.0A ~ 1000A ؛ مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): 10A ~ 3000A |
| تكرر | 40 هرتز ~ 70 هرتز. |
| معلمات الكهرباء | W و VA و Var و PF و DPF و cosφ و tanφ. |
| معلمات الطاقة | Wh ، Varh ، Vah. |
| متناسق | اطلب 0 ~ 50. |
| مجموع التشويه التوافقي | ترتيب 0 ~ 50 ، كل مرحلة. |
| وضع الخبراء | نعم |
| عدد السجلات العابرة | 150 مجموعة |
| وميض الجهد | نعم |
| بدء الوضع الحالي | نعم ، 100 ثانية. |
| 3 مراحل عدم التوازن | نعم |
| سجل | 300 يوم (التسجيل المتزامن 20 معلمة ، سجل نقطة واحدة كل 5 ثوان). |
| الحد الأدنى / الحد الأقصى للقيمة المسجلة | قياس الحد الأقصى والحد الأدنى من القيم خلال فترة زمنية. |
| إنذار | 40 نوعًا مختلفًا من اختيارات المعلمات ، 12800 مجموعة سجلات الإنذار. |
| قمة | نعم |
| عرض مخطط Phasor | تلقائيا. |
| قدرة اللقطات | 60 |
| لغة القائمة | الإنجليزية / الصينية. |
| تواصل | USB. |
| إيقاف التشغيل التلقائي | عند بدء حملة إنذار أو البحث عن العابرين ، أو التقاط تيار تدفق ، أو تسجيل اتجاه معلق أو قيد التقدم ، لا يتم إيقاف تشغيل الجهاز تلقائيًا. |
| في وضع الاختبار الآخر ، 15 دقيقة بدون ضغطات على المفاتيح ، إيقاف التشغيل التلقائي بعد دقيقة واحدة. | |
| وظيفة الإضاءة الخلفية | نعم ، مناسب للاستخدام في الليل وفي الأماكن المظلمة. |
| وزن | المضيف: 1.6 كجم (مع البطارية). |
| HM-008B مشبك تيار حاد صغير: 170 جم × 4 ؛ | |
| HM-040B مشبك تيار دائري: 190 جرام × 4 ؛ | |
| HM-068B مشبك تيار دائري: 510g × 4 ؛ | |
| مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): 330 جم × 4 ؛ | |
| أسلاك الاختبار ومحول الطاقة: 900 جرام ؛ | |
| الوزن الإجمالي: حوالي 9.2 كجم (مع العبوة). | |
| طول سلك اختبار الجهد | 3 م |
| طول سلك الاستشعار الحالي | 2 م |
| درجة حرارة العملوالرطوبة | -10 درجة مئوية ~ 40 درجة مئوية ؛أقل من 80٪ ر. |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية ~ 60 درجة مئوية ؛أقل من 70٪ ر. |
| مقاومة المدخلات | مقاومة المدخلات لجهد الاختبار: 1MΩ. |
| تحمل الجهد | تحمل جهد التيار المتردد الجيبي 3700V / 50Hz لمدة دقيقة واحدة بين أسلاك الجهاز والهيكل. |
| عازلة | بين أسلاك الصك وقذيفة ≥10MΩ. |
| بنية | عزل مزدوج ، مع غلاف عازل للاهتزاز. |
| قواعد بأمان | IEC 61010 1000V Cat III / 600V CAT IV ، IEC61010-031 ، IEC61326 ، درجة التلوث: 2. |
قياس دقة PQA-500 (المشبك الحالي مستبعد)
| قياس | يشتمل على | دقة العرض | الحد الأقصى للخطأ في نطاق المرجع |
| تكرر | 40 هرتز ~ 70 هرتز | 0.01 هرتز | ± (0.03) هرتز |
| الجهد الحقيقي RMS من الطور إلى المحايد | 1.0 فولت ~ 1000 فولت | دقة دقيقة 0.1 فولت | ± (0.5٪ + 5dgt) |
| صحيح RMS طور إلى طور الجهد | 1.0 فولت ~ 2000 فولت | دقة دقيقة 0.1 فولت | ± (0.5٪ + 5dgt) |
| الجهد DC | 1.0 فولت ~ 1000 فولت | دقة دقيقة 0.1 فولت | ± (1.0٪ + 5dgt) |
| صحيح RMS الحالي | 10 مللي أمبير ~ 1000 أمبير | دقة دقيقة 1mA | ± (0.5٪ + 5dgt) |
| ذروة الجهد من الطور إلى المحايد | 1.0 فولت ~ 1414 فولت | دقة دقيقة 0.1 فولت | ± (1.0٪ + 5dgt) |
| ذروة جهد الطور إلى الطور | 1.0 فولت ~ 2828 فولت | دقة دقيقة 0.1 فولت | ± (1.0٪ + 5dgt) |
| الذروة الحالية | 10 مللي أمبير ~ 1414 أ | دقة دقيقة 1mA | ± (1.0٪ + 5dgt) |
| عامل الذروة | 1.00 ~ 3.99 | 0.01 | ± (1٪ + 2dgt) |
| 4.00 ~ 9.99 | 0.01 | ± (5٪ + 2dgt) | |
| الطاقة النشطة | 0.000 واط ~ 9999.9 كيلو واط | دقة دقيقة 0.001 واط |
± (1٪ + 3dgt) كوسφ≥0.8 |
|
± (1.5٪ + 10 دج) 0.2≤Cos <0.8 |
|||
| قوة رد الفعل ، حثي أو سعوي |
0.000VAR ~ 9999.9 كيلو فولت |
دقة دقيقة 0.001VAR |
± (1٪ + 3dgt) سين 0.5 |
|
± (1.5٪ + 10 دج) 0.2≤ سن <0.5 |
|||
| القوة الظاهرة |
0.000VA ~ 9999.9 كيلو فولت أمبير |
دقة دقيقة 0.001VA | ± (1٪ + 3dgt) |
| عامل القوى | -1.000 ~ 1.000 | 0.001 |
± (1.5٪ + 3dgt) كوسφ≥0.5 |
|
± (1.5٪ + 10 دج) 0.2≤Cos <0.5 |
|||
| طاقة نشطة | 0.000Wh ~ 9999.9MWh | دقة دقيقة 0.001Wh |
± (1٪ + 3dgt) كوسφ≥0.8 |
|
± (1.5٪ + 10 دج) 0.2≤Cos <0.8 |
|||
| الطاقة التفاعلية ، الاستقرائي أو السعوي |
0.000VARh ~ 9999.9 ميجا فولت |
دقة دقيقة 0.001VARh |
± (1٪ + 3dgt) سين 0.5 |
|
± (1.5٪ + 10 دج) 0.2≤ سن <0.5 |
|||
| طاقة ظاهرة |
0.000 فولت أمبير ~ 9999.9 ميجا فولت أمبير |
دقة دقيقة 0.001VAh | ± (1٪ + 3dgt) |
| زاوية الطور | -179 درجة ~ 180 درجة | 1 درجة | ± (2 درجة) |
|
تانو (VA≥50VA) |
-32.76 ~ 32.76 | دقة دقيقة 0.001 | φ: ± (1 درجة) |
|
إنزياح الطور لعامل القدرة (DPF) |
-1.000 ~ 1.000 | 0.001 | φ: ± (1 درجة) |
|
نسبة التوافقية (اطلب 1 إلى 50)(Vrms> 50 فولت) |
0.0٪ ~ 99.9٪ | 0.1٪ | ± (1٪ + 5dgt) |
|
زاوية توافقية (Vrms> 50 فولت) |
-179 درجة ~ 180 درجة | 1 درجة | التوافقيات ± (3 درجات) من الترتيب من 1 إلى 25 |
| التوافقيات ± (10 °) للترتيب 26 إلى 50 | |||
|
النسبة التوافقية الكلية (THD أو THD-F) ≤50 |
0.0٪ ~ 99.9٪ | 0.1٪ | ± (1٪ + 5dgt) |
|
عامل التشويه (DF أو THD-R) ≤50 |
0.0٪ ~ 99.9٪ | 0.1٪ | ± (1٪ + 10 دج) |
| عامل المحولات K. | 1.00 ~ 99.99 | 0.01 | ± (5٪) |
| 3 مراحل عدم التوازن | 0.0٪ ~ 100٪ | 0.1٪ | ± (1٪) |
المشبك الحالي (اختياري)
| يكتب | صحيح RMS الحالي | أقصى خطأ لتيار RMS الحقيقي | أقصى خطأ في زاوية المرحلة |
| HM-008B المشبك الحالي | 10 مللي أمبير ~ 99 مللي أمبير | ± (1٪ + 3dgt) | ± (1.5 درجة) ، الأسلحة 20 مللي أمبير |
| 100 مللي أمبير ~ 10.0 أمبير | ± (1٪ + 3dgt) | ± (1 درجة) | |
| HM-040B المشبك الحالي | 0.10 أمبير ~ 0.99 أمبير | ± (1٪ + 3dgt) | ± (1.5 درجة) |
| 1.00 أمبير ~ 100 أمبير | ± (1٪ + 3dgt) | ± (1 درجة) | |
| HM-068B المشبك الحالي | 1.0 أمبير ~ 9.9 أمبير | ± (2٪ + 3dgt) | ± (3 درجات) |
| 10.0 أمبير ~ 1000 أمبير | ± (2٪ + 3dgt) | ± (2 درجة) | |
| مستشعر تيار الملف المرن HM-300F (مع مُدمج) | 10 أ ～ 99 أ | ± (1٪ + 3dgt) | ± (3 درجات) |
| 100AA ~ 3000 أمبير | ± (1٪ + 3dgt) | ± (2 درجة) |
يعد محلل جودة الطاقة PQA-500 أداة قوية لاختبار المهندسين.
