| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | CTP-120PA |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل التصوير المقطعي المحوسب ، جهاز اختبار التصوير المقطعي المحوسب ، مجموعة اختبار التصوير المقطعي ا | اختبار التصوير المقطعي المحوسب متعدد النسب: | متوفر |
|---|---|---|---|
| الإخراج الحالي: | 0-12A (RMS) ، 36A (قيمة الذروة) | خرج الجهد: | 0-180 فولت (RMS) |
| قياس دقة نسبة التصوير المقطعي المحوسب: | ± 0.05٪ | عملية: | الوضع المحلي أو وضع الكمبيوتر الشخصي |
| تسليط الضوء: | محلل ANSI CT PT,محلل CT متعدد الوظائف,اختبار التصوير المقطعي المحوسب متعدد النسب |
||

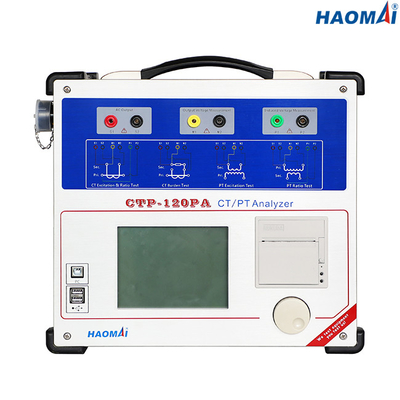

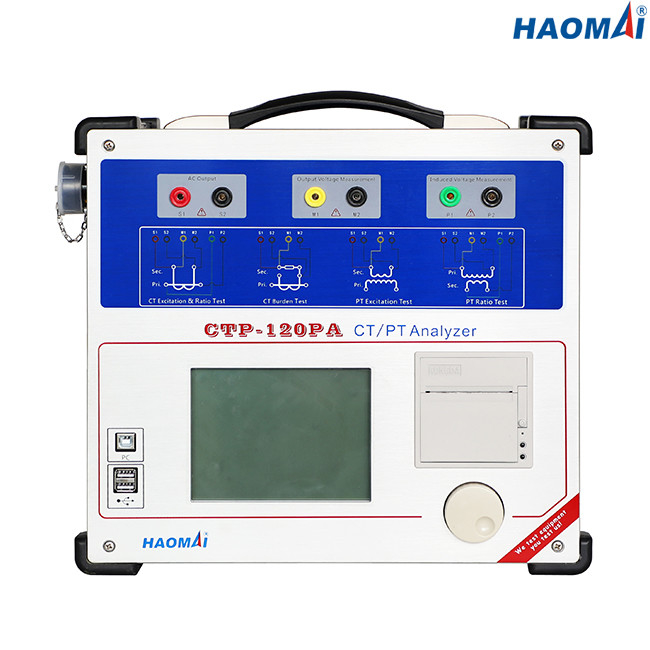

محلل CT / PT مع اختبار التصوير المقطعي المحوسب متعدد النسب
الموديل: CTP-120PA
إن CT / PT Analyzer CTP-120PA هو نظام اختبار ثوري لمختلف CTs و PTs وفقًا لمعيار IEC و IEEE / ANSI.يمكن للمحلل إكمال الاختبار تلقائيًا في غضون ثوانٍ بنقرة واحدة على الماوس الدوار متعدد الوظائف الحاصل على براءة اختراع.إنه يسمح باختبار جهد نقطة الركبة حتى 40 كيلو فولت CTs و PTs في الموقع في شبكات الطاقة أو في مرافق الإنتاج الخاصة بالمصنعين أو معامل الاختبار.
محلل CT / PT CTP-120PA قادر على اختبار CTs متعددة النسب تلقائيًا دون الحاجة إلى إعادة الأسلاك ، حتى 6 اتصالات للجانب الثانوي من CT.
الخصائص الرئيسية
● قادرة على اختبار الحماية المقطعية المحوسبة ، وقياس الأشعة المقطعية ، والفئة TP ، والمحاور الاستقرائية
● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض
● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد
● قادرة على اختبار CTs متعددة النسب تلقائيًا دون الحاجة إلى إعادة الأسلاك
● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح
● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض
● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج
● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
● دقة قياس أعلى: 0.05٪
● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة
● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل
معلومات تقنية
● معيار الاختبار: IEC61869-2 (IEC60044-1،60044-6) ، IEC61869-3 (IEC60044-2) ، IEEE / ANSI C57.13
● قياس الجهد الأقصى للركبة: 40 كيلو فولت
● نطاق الإخراج:
الجهد: 0 ~ 180 فولت (RMS)
التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)
● دقة قياس الجهد: ± 0.05٪
● قياس نسبة CT:
النطاق: 1 ~ 30000
الدقة: ± 0.05٪
● قياس نسبة PT:
النطاق: 1 ~ 10000
الدقة: ± 0.05٪
● قياس المرحلة:
الدقة: ± 2 دقيقة
القرار: 0.01 دقيقة
● قياس مقاومة اللف الثانوي:
النطاق: 0 ~ 300 درجة
الدقة: 0.1٪ ± 1mΩ
● قياس العبء:
النطاق: 0 ~ 300VA
الدقة: 0.1٪ ± 0.1VA
● سعة الذاكرة:> 3000 مجموعة نتائج اختبار
● التيار الكهربائي
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
● الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
● متفرقات
| وزن | 9 كجم (19.84 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 340 × 300 × 150 ملم (13.39 × 11.81 × 5.91 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ اتصال |
● معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
محلل CT / PT CTP-120PA هو أداة قوية وفريدة من نوعها لاختبار CTs متعددة النسب.
