كاشف التفريغ الجزئي بالموجات فوق الصوتية المحمولة 50 / 60Hz بصري

كاشف التفريغ الجزئي المحمول

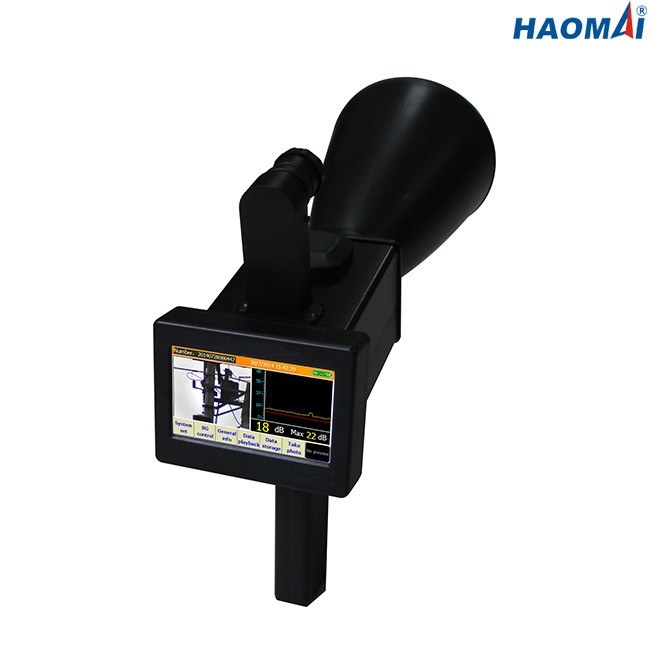

الموديل: HJF-750

كاشف التفريغ الجزئي المحمول HJF-750 هو أداة اختبار غير جراحية يمكنها تشخيص الأعطال المحتملة للخطوط العلوية عن طريق جمع إشارات فوق صوتية غير طبيعية للخطوط العلوية وتحليلها بالبرمجيات.

كاشف التفريغ الجزئي المحمول HJF-750 في حالة عدم انقطاع التيار الكهربائي للحكم على موقع العطل الخفي ونوع الخطأ.يمكنه جمع إشارة غير طبيعية بالموجات فوق الصوتية بواسطة كاشف الموجات فوق الصوتية (مستشعر الموجات فوق الصوتية) ، ثم نقل الإشارات إلى المضيف ، وتشخيص الخطأ ونوع الخطأ المخفي ومستوى خطورته ، وتحويلها إلى إشارة صوتية مسموعة وشكل موجة الإخراج.

يمكن أن يساعد كاشف التفريغ الجزئي المحمول HJF-750 في اختبار الأفراد بدقة لاكتشاف الأعطال والأخطار الخفية ، ومنع حدوث الأعطال الخبيثة ، وتجنب انقطاع التيار الكهربائي غير الضروري ، وتحسين موثوقية مصدر الطاقة.

الخصائص الرئيسية

● شاشة اللمس الملونة سهلة التشغيل.

● كشف الموجي اليدوي والمرئي والمسموع وشاشة العرض وعدم الاتصال

● قادرة على الكشف عن المعدات الكهربائية في الهواء الطلق ، والعثور على جميع أنواع التفريغ الجزئي وتحديد موقعها ، مثل الهالة ، والقوس ، ومضة كهربائية ، والزحف ، وكسر الأسلاك ، وسحب القوس ، إلخ.

● يمكن للكاميرا عالية الدقة التي تبلغ دقتها 3 ميغا بكسل أن تركز بسهولة على نقطة الكشف عن الفشل والتقاط صور لتحديد البرج والمعدات المعيبة.

● يخزن مُستقبِل GPS المضمن تلقائيًا بيانات الإحداثيات ويوفر التنقل عبر نظام تحديد المواقع العالمي (GPS) ، وهو أمر ملائم للاستعلام عن مسار الكشف وحفظه.

● قادرة على اختبار درجة حرارة البيئة والرطوبة في الوقت الحقيقي.

● قادرة على حفظ البيانات وتشغيل البيانات.

● من السهل تتبع الليزر الأخضر ذو الكثافة المعتدلة تحت أشعة الشمس.

● الحساسية العالية والتوجيهية يمكنها تحديد موقع خطأ الخط العلوي بدقة.

● يمكن إجراء الاختبار في سيارة بسرعة 30 كم / ساعة.

● يمكن إجراء اختبار الموجات فوق الصوتية في بيئة صاخبة لا تتأثر بالصوت المحيط.

● اختبار عدم الاتصال (مسافة اختبار فعالة تصل إلى 30 مترًا) يجعل الاختبار أكثر أمانًا.

● لن يؤثر الاختبار غير الجراحي على التشغيل العادي لشبكة الطاقة.

● استخدام برامج الخلفية لسهولة إدارة البيانات وتقييمها.

معلومات تقنية

◇ النظام: WINCE6.0

◇ وحدة المعالجة المركزية: التردد الرئيسي 533 ميجا هرتز

◇ الذاكرة: ذاكرة وصول عشوائي (RAM) بسعة 256 ميجا بايت DDR2 ، و 1 جيجا بايت NandFlash

◇ الشاشة: شاشة لمس ملونة حقيقية TFT مقاس 4.3 بوصة ، دقة 480 × 272

◇ الواجهة: بطاقة ذاكرة SD ، USB ، منفذ تسلسلي ، سماعات أذن

◇ بطاقة ذاكرة SD: 8 جيجا بايت

◇ الكاميرا: كاميرا عالية الوضوح 3 ميغا بيكسل

◇ الملحقات: GPS ، جهاز قياس درجة الحرارة / الرطوبة ، مؤشر ليزر عالي السطوع

◇ وظيفة التخزين: إحداثيات GPS ، التاريخ / الوقت ، درجة الحرارة / الرطوبة

مدى التردد: 20-150 كيلو هرتز

تردد مركز جهاز الاستشعار: 40 كيلو هرتز

◇ عام

● امدادات الطاقة: بطارية ليثيوم مدمجة ، حوالي 8 ساعات للعمل المستمر

● شاحن للبطارية

الإدخال: AC100-240V ، 50 / 60Hz

الإخراج: الجهد 20V ، الحالي 3.25A

◇ الظروف البيئية

● درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

● درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

● الرطوبة: <95٪ RH ، دون تكاثف

كاشف التفريغ الجزئي المحمول HJF-750 هو أداة محمولة قوية للكشف عن جميع أنواع التفريغ الجزئي للخط العلوي ، والعازل ، والمانع ، وما إلى ذلك ، مثل الهالة ، والقوس ، ومضة كهربائية ، والزحف ، وكسر الأسلاك ، وسحب القوس ، إلخ.
