| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | نظام اختبار التتابع ، طقم اختبار التتابع ، فاحص التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| إبراز: | مجموعة اختبار ترحيل الحماية 30A,مجموعة اختبار ترحيل الحماية IEC61850,مجموعة اختبار ترحيل الحماية متعدد الأوضاع |
||

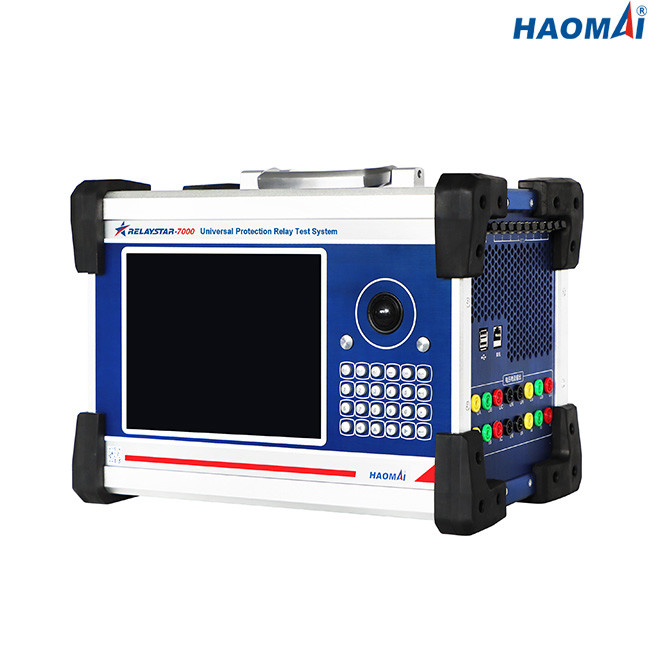

مجموعة اختبار تتابع الحماية الشاملة
الموديل: RELAYSTAR-7000
يعد RELAYSTAR-7000 أقوى مجموعة اختبار لترحيل الحماية لاختبار جميع الأجيال وأنواع مرحلات الحماية ، بما في ذلك أجهزة الحماية المستندة إلى IEC 61850 ووحدة الدمج.
يدمج RELAYSTAR-7000 واجهة بروتوكول IEC61850 لاختبار المرحل مع اتصالات المحطات الفرعية القائمة على الإيثرنت
يمكن تشغيل RELAYSTAR-7000 مباشرة من اللوحة الأمامية عن طريق شاشة رسومية ملونة كبيرة ومحدد دوار ولوحة مفاتيح ومفاتيح وظيفية.
يسمح منفذ Ethernet بالتحكم في RELAYSTAR-7000 من خلال برنامج الاختبار المتقدم الذي يقوم بتشغيل جهاز كمبيوتر.
الخصائص الرئيسية
● حل اختبار متعدد الاستخدامات للمرحلات الواقية الكهربائية والميكانيكية وذات الحالة الصلبة والمعالجات الدقيقة ووحدة الدمج والعبوات الناسفة
● شاشة TFT LCD ملونة كبيرة
● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
● ارتفاع انتاج الطاقة
● الحالة المستقرة والقدرة على الاختبار الديناميكي
● إجراء اختبارات عابرة
● قم بإجراء اختبارات شاملة بواسطة GPS أو IRIG-B
● واجهة بروتوكول IEC61850
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE). |
| يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). | |
| أمان | IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 |
| IEC 61010-1 |
تجمع مجموعة اختبار مرحل الحماية الشاملة RELAYSTAR-7000 بين أدائها المتميز كجهاز اختبار مرحل ومعاير مع مرافق القياس والتسجيل الهجينة (التناظرية والثنائية ورسائل IEC 61850 GOOSE و SV).
اجتازت مجموعة اختبار ترحيل الحماية العالمية RELAYSTAR-7000 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025.
