| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | ريلاي ستار- H60 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 32 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 300 فولت | دقة الإخراج: | ≤0.05٪ لمخرج التيار المتردد |
| اختبار شامل: | بواسطة نظام GPS مدمج | عملية: | كمبيوتر خارجي |
| إبراز: | مجموعة اختبار الحقن الثانوي القابل للنقل للغاية,مجموعة اختبار الحقن الثانوي 32A,معدات اختبار ترحيل الحماية 300 فولت |
||

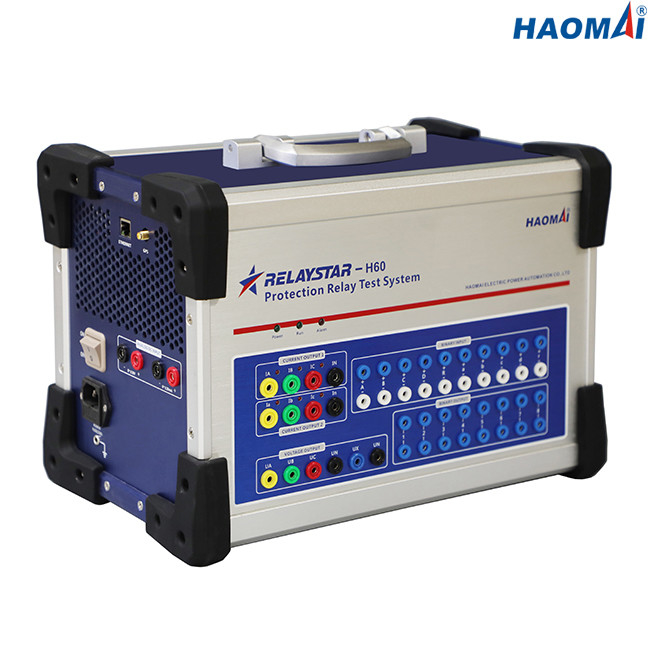

مجموعة اختبار ترحيل حماية الجهد العالي 6 مراحل
الموديل: RELAYSTAR-H60
RELAYSTAR-H60 عبارة عن مجموعة اختبار ترحيل حماية محمولة سداسية الأطوار لاختبار معظم أنواع مرحلات الحماية الحديثة متعددة الوظائف ، والتي يمكنها إخراج تيار سداسي الأطوار (6 × 0… 32 أمبير) و 4 أطوار جهد (4 × 0 ... 300 فولت).
يمكن مزامنة RELAYSTAR-H60 لإجراء اختبار شامل مع مجموعات الاختبار المخصصة في محطات فرعية مختلفة من خلال نظام تحديد المواقع العالمي المدمج.
يمكن تشغيل RELAYSTAR-H60 بواسطة برنامج RELAYSTAR الذي يعمل على كمبيوتر محمول بنظام تشغيل Windows.
الخصائص الرئيسية
1) تيار 6 أطوار (6 × 32 أمبير) + خرج جهد رباعي الطور (4 × 300 فولت)
2) دقة خرج أعلى (≤0.05٪ لمخرج التيار المتردد)
3) نهاية إلى نهاية الاختبار عبر نظام تحديد المواقع المدمج
4) المدمج في المراقبة والتسجيل
5) مدخلات ثنائية ومخرجات ثنائية وفيرة
5) المساعد المستقل.العرض DC
6) برنامج اختبار RELAYSTAR قوي
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 32 أ |
| 3 أطوار AC (LN) | 3x0… 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 192 أ | |
| DC (LN) | 6 × 0… ± 15 أ | |
| قوة | 6 مراحل AC (LN) | 6x240VA عند 32 أمبير |
| 3 أطوار AC (LN) | 3x400VA عند 64 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x750VA عند 192 أ | |
| DC (LN) | 6x240VA في 15A | |
| صحة | التيار المتردد: ± 2.5mA (≤0.5A) ، ≤0.05٪ (0.5 ~ 32A) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 600 فولت | |
| DC (LN) | 4x0… ± 300 فولت | |
| قوة | 4 مراحل AC (LN) | 4x80VA عند 300 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x160VA عند 600 فولت | |
| DC (LN) | 4x80VA عند 300 فولت | |
| صحة | التيار المتردد: ± 5 مللي فولت (≤5 فولت) ، ≤0.05٪ (5 ~ 300 فولت) | |
| العاصمة: ≤0.1٪ | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 0-300 فولت |
| دقة الإخراج | ≤0.5٪ |
| قوة | بحد أقصى 160 فولت أمبير |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0-6 فولت ؛"1": 11 فولت -250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ≤0.1 مللي ثانية |
| دقة الوقت | 0.1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
مدخلات قياس جهد التيار المستمر
| نطاق القياس | 0 ... ± 10 فولت |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
مدخلات قياس التيار المستمر
| نطاق القياس | 0 ... ± 20 مللي أمبير |
| صحة | خطأ <0.02٪ rg.النوع ، <0.05٪ rg.الغوار. |
المراقبة والتسجيل المدمجين
| يراقب | 6 مراحل الحالية و 4 مراحل مخرجات الجهد |
| تسجيل | النواتج التناظرية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <2 ميجا هرتز (65 ~ 450 هرتز) ، <5 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0. 1 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | AC220V / 230V ± 10٪ ، مرحلة واحدة |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10A عند 230 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 14.8 كجم (32.63 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 392 × 272 × 237 ملم (15.43 × 10.71 × 9.33 بوصة) |
| منفذ الاتصال | 1 منفذ إيثرنت |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
مجموعة اختبار ترحيل الحماية ذات الجهد العالي 6 مراحل RELAYSTAR-H60 هي أداة قوية لاختبار المهندسين وتشغيلهم لإجراء اختبار ترحيل الحماية في المحطات الفرعية.
تمت معايرة مجموعة اختبار ترحيل الحماية ذات الجهد العالي سداسي الأطوار RELAYSTAR-H60 في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025. ويرد تقرير المعايرة الصادر عن المختبر على النحو التالي.
