| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار 1600 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| Max. الأعلى. output power انتاج الطاقة: | 1x1000VA عند 240 أمبير | عملية: | الوضع المحلي + وضع الكمبيوتر |
| إبراز: | مجموعة اختبار مرحل الحماية 150 فولت,مجموعة اختبار مرحل الحماية 40A,اختبار ترحيل الحماية الفائق |
||

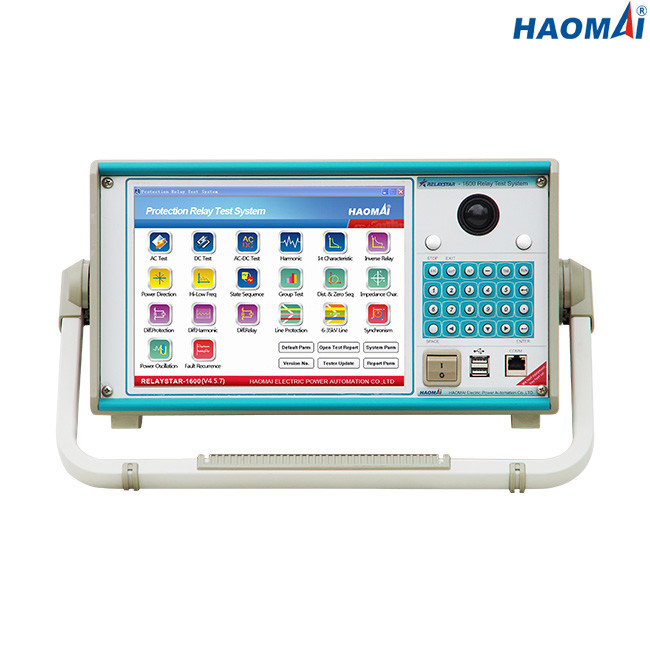

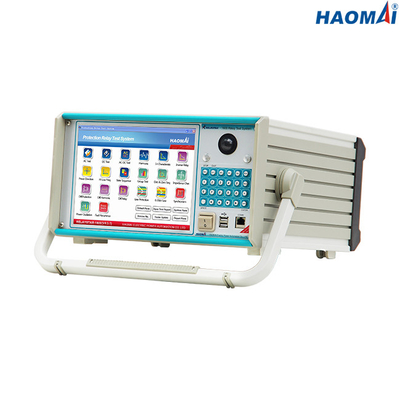

مجموعة اختبار تتابع الحماية عالية الطاقة ذات 6 مراحل
الموديل: RELAYSTAR-1600
RELAYSTAR-1600 عبارة عن مجموعة اختبار تتابع حماية متعددة الأغراض سداسية الأطوار لاختبار جميع الأجيال وأنواع مرحلات الحماية ، والتي يمكنها إخراج تيار سداسي الأطوار (6x0… 40A) و 6 أطوار للجهد (6x0 ... 150 فولت).
يعتبر RELAYSTAR-1600 خيارًا ممتازًا عندما تريد خرجًا أعلى للتيار والطاقة (6 × 0 ... 40 أمبير ، 6 × 300 فولت أمبير ؛ 1 × 0 ... 240 أمبير ، 1 × 1000 فولت أمبير) لاختبار المرحلات الكهروميكانيكية عالية العبء.
يمكن تشغيل RELAYSTAR-1600 بدون جهاز كمبيوتر.فهو يجمع بين الكمبيوتر الصناعي المدمج وشاشة TFT LCD بالألوان الكاملة مقاس 10.4 بوصة والماوس ولوحة المفاتيح المدمجة لتسهيل التشغيل المحلي.
يمكن مزامنة مجموعة اختبار مرحل الحماية عالية الطاقة ذات 6 مراحل RELAYSTAR-1600 لإجراء اختبار شامل مع مجموعات الاختبار المخصصة في محطات فرعية مختلفة من خلال نظام تحديد المواقع العالمي المدمج.
الخصائص الرئيسية
1) خرج تيار 6 أطوار (6 × 40 أمبير) + 6 أطوار للجهد (6 × 150 فولت)
2) كمبيوتر صناعي مدمج بشاشة LCD مقاس 10.4 بوصة
3) يعمل مع أو بدون جهاز كمبيوتر
4) مكبرات الصوت عالية الأداء
5) خرج طاقة أعلى: 1x1000VA @ 240A
6) نهاية إلى نهاية الاختبار باستخدام نظام تحديد المواقع المدمج
7) برنامج RELAYSTAR ممتاز لاختبار الكمبيوتر المحلي والبعيد
معلومات تقنية
المولد الحالي
| يضع مجال | 6 مراحل AC (LN) | 6x0… 40 أ |
| 3 أطوار AC (LN) | 3x0… 80 أ | |
| تيار متردد أحادي الطور (LL-LN) | 1x0… 240 أ | |
| DC (LN) | 6x0… ± 20 أ | |
| قوة | 6 مراحل AC (LN) | 6x300VA عند 40A |
| 3 أطوار AC (LN) | 3x450VA عند 80 أمبير | |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 240 أمبير | |
| DC (LN) | 6x120VA في 20A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 20A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 6 مراحل AC (LN) | 6 × 0 ... 150 فولت |
| 3 أطوار AC (LN) | 3 × 0 ... 300 فولت | |
| DC (LN) | 6x0… ± 175 فولت | |
| قوة | 6 مراحل AC (LN) | 6x80VA عند 150 فولت |
| 3 أطوار AC (LN) | 3x100VA عند 300 فولت | |
| DC (LN) | 6x80VA عند 175 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 175 فولت) | ||
| دقة | 1mV | |
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 10 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 8 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ؛ <10 ميجا هرتز (65 ~ 450 هرتز) ؛ <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V / 127V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 420 × 360 × 210 ملم (16.54 × 14.17 × 8.27 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
مجموعة اختبار ترحيل الحماية عالية الطاقة ذات 6 مراحل RELAYSTAR-1600 هي الخيار المفضل لمهندسي الاختبار في الحالات التي تتطلب قابلية نقل ممتازة ويكون التيار المكون من 6 أطوار حتى 40 أمبير كافياً.
اجتازت مجموعة اختبار ترحيل الحماية عالية الطاقة ذات 6 مراحل RELAYSTAR-1600 اختبار النوع في مختبر KETOP الصيني المعتمد بموجب ISO / IEC 17025.
يتم أيضًا معايرة مجموعة اختبار ترحيل الحماية عالية الطاقة ذات 6 مراحل RELAYSTAR-1600 في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025.
يتم عرض تقرير اختبار النوع وتقرير المعايرة على النحو التالي.
