مجموعة اختبار محول الصك CT PT إخراج خفيف الوزن 0-12A

اختبار عالمي CT و PT

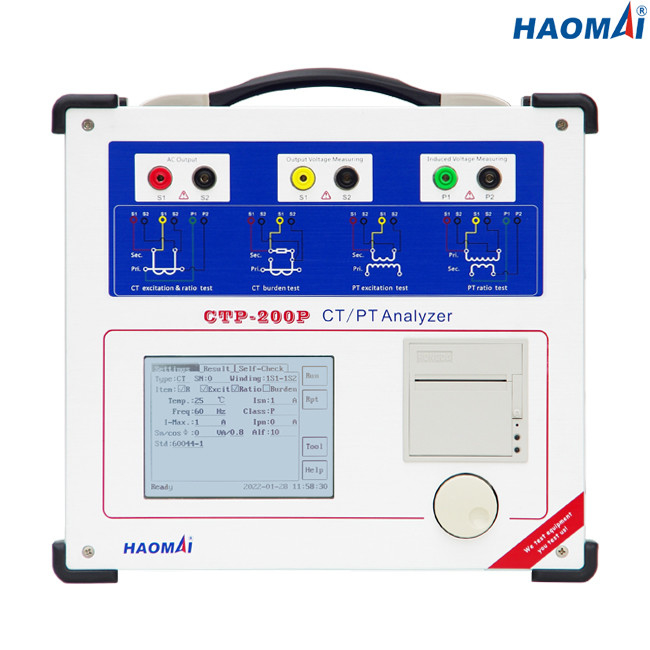

نموذج:CTP-200P

إن Universal CT و PT Tester CTP-200P عبارة عن أداة محمولة ميدانية خفيفة الوزن مصممة لاختبار التصوير المقطعي المحوسب و PT المثبت في نظام المرافق.يمكن استخدامه للعديد من اختبارات ورشة العمل الروتينية ، وكذلك الاختبارات الميدانية.

يمكن لـ Universal CT و PT Tester CTP-200P اختبار قياس CT ، ولكن يمكنه أيضًا اختبار CT للحماية لخطأ النسبة والمرحلة في العبء العادي وفقًا للمعايير IEC61869-2 و IEC60044-1،60044-6 و IEEE / ANSI C57. 13.

في وضع الاختبار المحلي ، يمكن للمشغل استخدام الماوس الدوار متعدد الوظائف الحاصل على براءة اختراع على اللوحة الأمامية لإدخال معلومات حول العنصر المراد اختباره.تعرض شاشة LCD مقاس 5.7 بوصة القابلة للقراءة في ضوء الشمس المعلومات ذات المفاتيح ونتائج الاختبار النهائية.

للاختبار التلقائي بالكامل على جهاز كمبيوتر ، تأتي كل وحدة CTP-200P مع إصدار مثبت من برنامج CTP.تم تصميم برنامج CTP ليعمل على جهاز كمبيوتر يعمل بنظام التشغيل Windows 10.

الخصائص الرئيسية

● قادرة على اختبار الحماية المقطعية ، وقياس CTs ، و PR / PX CTs ، و TPS / TPX / TPY / TPZ CTs و PTs الاستقرائي

● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض

● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● الحد الأقصى.تم اختبار جهد نقطة الركبة من CT حتى 40 كيلو فولت

● إزالة المغناطيسية التلقائية للأشعة المقطعية

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل

معلومات تقنية

● معيار الاختبار: IEC61869-2 (IEC60044-1،60044-6) ، IEC61869-3 (IEC60044-2) ، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

● الظروف البيئية

● متفرقات

يعد Universal CT و PT Tester CTP-200P أداة قوية وموثوقة للمهندسين لاختبار المحولات الحالية ومحولات الجهد في المحطات الفرعية.
