| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | CTP-120PA |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل التصوير المقطعي المحوسب ، جهاز اختبار التصوير المقطعي المحوسب ، مجموعة اختبار التصوير المقطعي ا | اختبار التصوير المقطعي المحوسب متعدد النسب: | متوفر |
|---|---|---|---|
| الإخراج الحالي: | 0-12A (RMS) ، 36A (قيمة الذروة) | خرج الجهد: | 0-180 فولت (RMS) |
| قياس دقة نسبة التصوير المقطعي المحوسب: | ± 0.05٪ | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | مجموعة اختبار محول أداة خفيفة الوزن,مجموعة اختبار محول أداة متعددة الوظائف,40kV CT PT مجموعة اختبار |
||

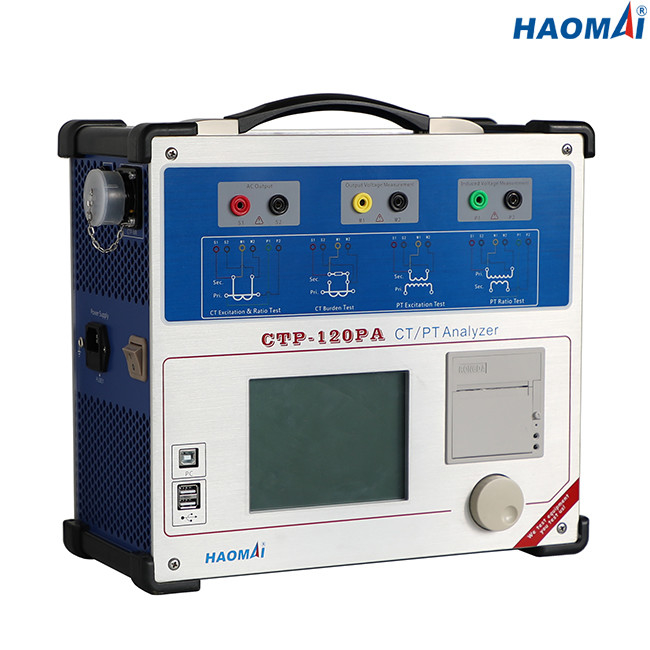

محلل CT و VTمع صندوق التبديل متعدد النقرات
الموديل: CTP-120PA
يعتبر CT & VT Analyzer CTP-120PA وحدة خفيفة الوزن ومحمولة قادرة على اختبار كل من المحولات الحالية ومحولات الجهد.
بوزن أقل من 9 كجم (19.84 رطلاً) ، تعد CTP-120PA وحدة محمولة للغاية توفر أيضًا الدقة في الاختبار.قادر على أداء التشبع والنسبة والقطبية ومقاومة اللف على المحولات الحالية ، يمكن أيضًا استخدام CTP-120PA لاختبار القياس وحماية فئة الجهد / المحولات المحتملة.

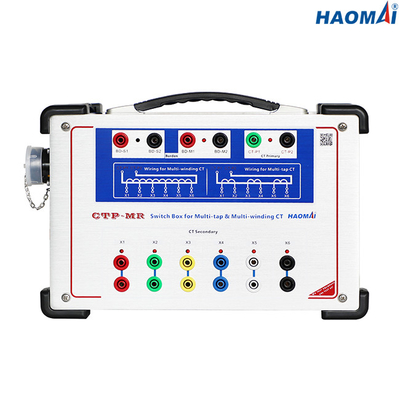

يوفر محلل CT & VT CTP-120PA جهدًا متغيرًا يتم التحكم فيه بواسطة معالج دقيق ومخرج تيار جنبًا إلى جنب مع أجهزة دقيقة للاختبار التلقائي للقطارات المقطعية الأحادية ومتعددة النسب و VTs.يجعل صندوق التبديل متعدد النقرات المجهز اختبار CTs متعددة الصنبور أمرًا سهلاً.سيتم توصيله مباشرة بالتصوير المقطعي المحوسب متعدد النسب وإجراء اختبارات النسبة على جميع الصنابير بضغطة زر وبدون تغيير العملاء المتوقعين.سيؤدي ذلك إلى تقليل وقت الاختبار بشكل كبير.
يمكن التحكم في CT & VT Analyzer CTP-120PA من خلال شاشة عرض TFT LCD عالية الدقة وضوء الشمس مقاس 5.7 بوصة.تتيح هذه الواجهة للمستخدم إجراء الاختبار بسرعة وسهولة باستخدام الماوس الدوار متعدد الوظائف الحاصل على براءة اختراع.
يمكن أيضًا التحكم في CT & VT Analyzer CTP-120PA عبر كمبيوتر محمول يقوم بتشغيل برنامج اختبار CTP استنادًا إلى نظام تشغيل Windows.
الخصائص الرئيسية
● قادرة على اختبار الحماية المقطعية ، وقياس CT ، وفئة TP CTs و VTs الاستقرائي
● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض
● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد
● قادرة على اختبار CTs متعددة النسب تلقائيًا دون الحاجة إلى إعادة الأسلاك
● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح
● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض
● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج
● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
● دقة قياس أعلى: 0.05٪
● إزالة المغناطيسية التلقائية للأشعة المقطعية
● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة
● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل
معلومات تقنية
● معايير الاختبار: IEC61869-2، IEC60044-1،60044-6، IEC61869-3، IEC60044-2، IEEE / ANSI C57.13
● قياس الجهد الأقصى للركبة: 40 كيلو فولت
● نطاق الإخراج:
الجهد: 0 ~ 180 فولت (RMS)
التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)
● دقة قياس الجهد: ± 0.05٪
● قياس نسبة CT:
النطاق: 1 ~ 30000
الدقة: ± 0.05٪
● قياس نسبة PT:
النطاق: 1 ~ 10000
الدقة: ± 0.05٪
● قياس المرحلة:
الدقة: ± 2 دقيقة
القرار: 0.01 دقيقة
● قياس مقاومة اللف الثانوي:
النطاق: 0 ~ 300 درجة
الدقة: 0.1٪ ± 1mΩ
● قياس العبء:
النطاق: 0 ~ 300VA
الدقة: 0.1٪ ± 0.1VA
● سعة الذاكرة:> 3000 مجموعة نتائج اختبار
● التيار الكهربائي
| جهد الدخل الاسمي | حسب الطلب (AC220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
● الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
● متفرقات
| وزن | 9 كجم (19.84 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 340 × 300 × 150 ملم (13.39 × 11.81 × 5.91 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ اتصال |
● معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE) |
| IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 | |
| أمان | يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). |
| IEC 61010-1 |
يعد محلل CT & VT CTP-120PA أداة اختبار مثالية وفريدة من نوعها لاختبار CT و VTs متعددة النسب ، وكذلك لاختبار VTs الاستقرائي.
