ISO9001 مجموعة اختبار محول الصك الأوتوماتيكي 36A متعددة الوظائف

نظام اختبار CT / VT أوتوماتيكي بالكامل

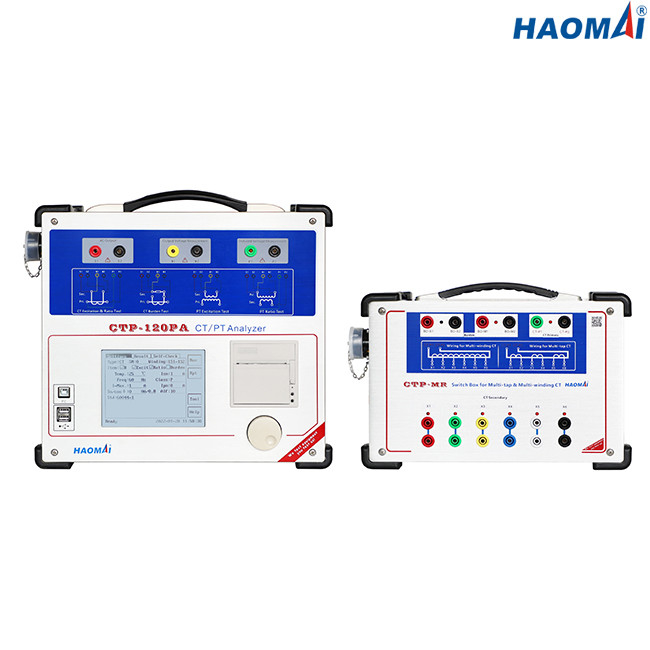

الموديل: CTP-120PA

نظام اختبار CT / VT CTP-120PA هو نظام اختبار محولات الجهد والتيار الأوتوماتيكي بالكامل ، وهو مصمم خصيصًا لاختبار CT و VTs والمحولات المدمجة.

يمنح CTP-120PA اختبارًا أسرع ، نظرًا لصندوق التبديل متعدد النقرات الذي يسمح بالاتصال مباشرة بما يصل إلى 6 نقرات ، وبهذه الطريقة يتم توصيل الجهاز مرة واحدة فقط ودون الحاجة إلى أي عملية يدوية أخرى.

الاختبارات الرئيسية التي يقوم بها CTP-120PA هي: الإثارة والدقة والنسبة وخطأ المرحلة والمقاومة والعبء ويتم تنفيذها جميعًا في الوضع التلقائي بالكامل ، دون تدخل المستخدم.يتم إجراء جميع الاختبارات عن طريق توليد التيار والجهد.

تتم إدارة جميع الوظائف من خلال شاشة TFT LCD قابلة للقراءة بحجم 5.7 بوصة ، وماوس دوار متعدد الوظائف حاصل على براءة اختراع ، و ARM ونظام تشغيل LINUX مضمن ، مصمم للبيئة الخارجية وبدون كمبيوتر محمول.

يتم الاحتفاظ بنتائج الاختبار في ذاكرة محلية ، ويمكن نقلها إلى جهاز كمبيوتر عبر قرص فلاش USB.

الخصائص الرئيسية

● قادرة على اختبار التيار والجهد والمحولات المجمعة

● الاختبارات الرئيسية التي تم إجراؤها: النسبة وخطأ الطور ، القطبية ، الإثارة ، المقاومة ، الدقة ، العبء

● معايير الاختبار القابلة للتحديد: IEC61869-2، IEC60044-1،60044-6، IEC61869-3، IEC60044-2، IEEE / ANSI C57.13

● صندوق التبديل متعدد النقرات الذي يصف سلوك التصوير المقطعي

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● اعتماد شاشة LCD مقاس 5.7 بوصة قابلة للقراءة بضوء الشمس

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● إزالة المغناطيسية التلقائية للأشعة المقطعية

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● قادرة على تنزيل نتائج الاختبار عبر قرص فلاش USB

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل

معلومات تقنية

● معايير الاختبار: IEC61869-2، IEC60044-1،60044-6، IEC61869-3، IEC60044-2، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

● الظروف البيئية

● متفرقات

نظام اختبار CT / VT الأوتوماتيكي بالكامل CTP-120PA هو أداة اختبار قوية لاختبار المحولات الحالية ومحولات الجهد والمحولات المدمجة.
