50/60 هرتز مجموعة اختبار محول الصك الحالي أقصى جهد للركبة 40 كيلو فولت

مجموعة اختبار محول الصك التلقائي

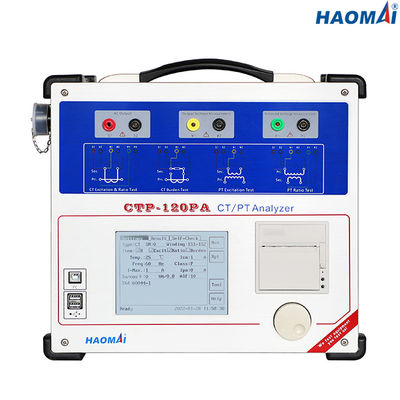

الموديل: CTP-120PA

مجموعة اختبار محول الأجهزة الأوتوماتيكية CTP-120PA عبارة عن مجموعة اختبار محمولة ومتعددة الوظائف لاختبار كل من محولات التيار ومحولات الجهد في تكوين معداتها ، مثل تركيبها في المحولات أو قواطع دوائر الزيت أو المفاتيح الكهربائية.من الضروري أن تكون المعدات معزولة تمامًا عن النظام الكهربائي.

بضغطة زر واحدة ، يقوم CTP-120PA بإجراء اختبار تشبع التصوير المقطعي ويحسب نقطة الركبة المقدرة وفقًا لمعايير IEEE C57.13.1 أو IEC 60044-1 أو IEC 60044-6 أو IEC 61869 على كلا المعيارين بالإضافة إلى CTs المتخصصة مثل PX و TPS و TPX و TPY و TPZ.يمكن أن يختبر اختبار التشبع نقطة الركبة حتى 40 كيلو فولت.وهذا يسمح باختبار الجيل الأكبر من فئة التصوير المقطعي المحوسب باستخدام أداة محمولة.

تتضمن العديد من المحطات الفرعية CTs ثانويًا متعدد النسب ، وبالتالي فإن CTP-120PA لديها القدرة على التخطيط وعرض ما يصل إلى 6 منحنيات تشبع CT في وقت واحد.

كجزء من برنامج الصيانة الدورية للتحقق من قراءات المصنع وتحديد وجود عيوب في محولات الجهد ، يمكن لـ CTP-120PA قياس النسبة والقطبية وخصائص الإثارة ومقاومة اللف الثانوية بدقة.



الخصائص الرئيسية

● قادرة على اختبار الحماية المقطعية ، وقياس CT ، وفئة TP CTs و VTs الاستقرائي

● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض

● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد

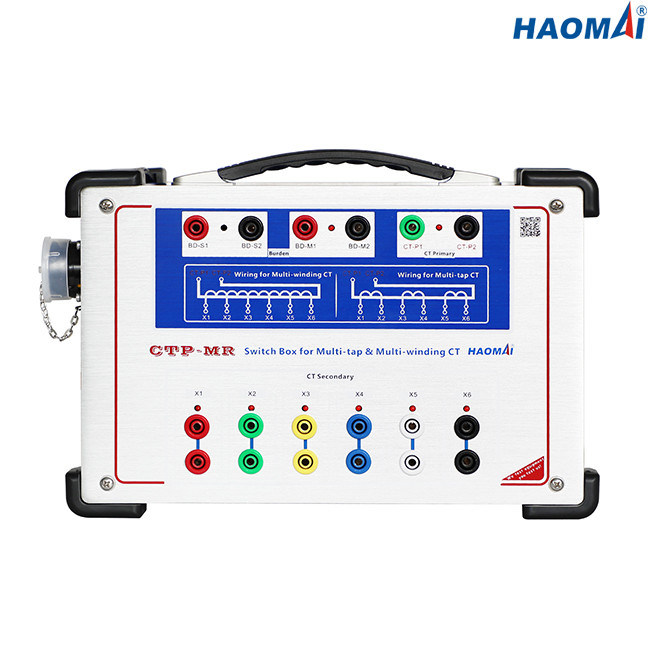

● قادرة على اختبار CTs متعددة النسب تلقائيًا دون الحاجة إلى إعادة الأسلاك

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● قياس أقصى جهد للركبة 40 كيلو فولت

● قادرة على أداء اختبارات العبء الثانوية

● إزالة المغناطيسية التلقائية للأشعة المقطعية

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل



معلومات تقنية

● معايير الاختبار: IEC61869-2، IEC60044-1،60044-6، IEC61869-3، IEC60044-2، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

جهد الدخل الاسمي	حسب الطلب (AC220V / 230V / 120V ± 10٪ ، مرحلة واحدة)
التردد الاسمي	50/60 هرتز
التصنيف الحالي	10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت
اتصال	مقبس التيار المتردد القياسي (IEC 60320)



● الظروف البيئية

درجة حرارة التشغيل	0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت)
درجة حرارة التخزين	-25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت)
نطاق الرطوبة	الرطوبة النسبية 5 ... 95٪ ، دون تكاثف
اهتزاز	IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز)



● متفرقات

وزن	9 كجم (19.84 رطلاً)
الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض)	340 × 300 × 150 ملم (13.39 × 11.81 × 5.91 بوصة)
منفذ الاتصال	2 منفذ USB2.0 ، 1 منفذ اتصال



● معايير الأمان والتوافق الكهرومغناطيسي

EMC	يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE)
	IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3
أمان	يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE).
	IEC 61010-1



أثناء التشغيل واختبار مقاومة لف DC الروتيني ، من الممكن أن يصبح التصوير المقطعي المحوسب ممغنطًا.تشتمل مجموعة اختبار محول الأجهزة الأوتوماتيكية CTP-120PA على وظيفة إزالة المغناطيسية بالتصوير المقطعي المحوسب ، والتي تتيح تحديد نقطة ونسبة الركبة بدقة وبالتالي توفير نتائج اختبار ثابتة وقابلة للتكرار ، وتقليل وقت الاختبار.
