معدات اختبار المحولات الحالية 120 فولت 60 هرتز ، محلل CT VT المحمول

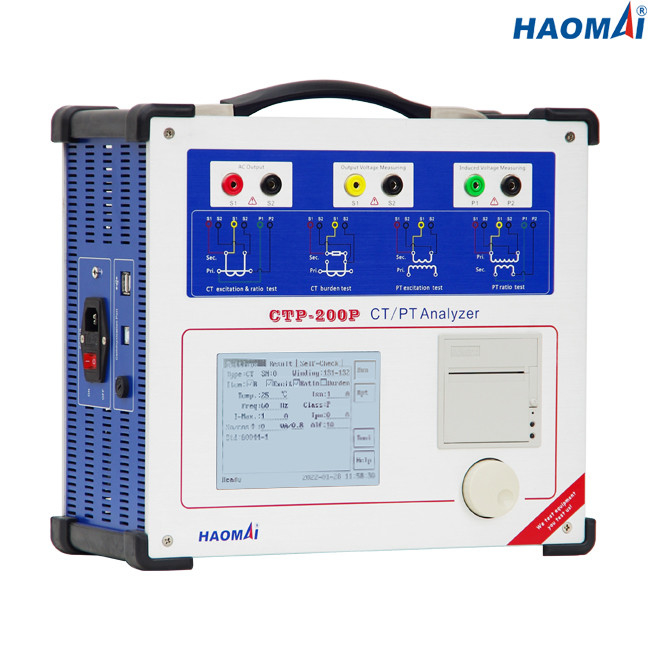

مجموعة اختبار المحولات الحالية المحمولة

الموديل: CTP-200P

تم تصميم مجموعة اختبار المحولات الحالية المحمولة CTP-200P لقياس المعلمات ذات الصلة بالمحول الحالي (CT) تلقائيًا ، مثل خاصية الإثارة ، ونسبة المنعطفات ، والقطبية ، ومقاومة اللف ، والحث المشبع وغير المشبع ، ونسبة التدفق المتبقي ، وعامل تحديد الدقة ( ALF) أو عامل أمان الجهاز (FS) ، العبء الثانوي ، إلخ.

يسمح CTP-200P أيضًا بمحاكاة النسبة ، ثابت الوقت الثانوي ، ALF و FS في عبء قابل للتعديل مجانًا والتيار الأولي أيضًا بعد الاختبار بنتائج الاختبار المحددة.

تدعم مجموعة اختبار المحولات الحالية المحمولة CTP-200P أيضًا اختبار محول الجهد (VT).يمكن اختبار النسبة والقطبية وخصائص الإثارة ومقاومة لف VT.

مجموعة اختبار المحولات الحالية المحمولة CTP-200P متينة ومحصنة ضد تداخل الضوضاء الكهربائية في المحطات الفرعية ذات الجهد العالي.

الخصائص الرئيسية

● قادرة على اختبار الحماية CTs ، وقياس CTs ، و PR / PX CTs ، و TPS / TPX / TPY / TPZ CTs و VTs الاستقرائي المحددة في IEC61869-2 ، IEC60044-1،60044-6 ، IEC61869-3 ، IEC60044-2 ، IEEE / ANSI C57.13.00 جنيه

● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض

● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● ضوء الشمس شاشة LCD قابلة للقراءة 5.7 بوصة للعرض

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● الحد الأقصى.تم اختبار جهد نقطة الركبة من CT حتى 40 كيلو فولت

● إجراء اختبارات العبء الثانوية

● إزالة المغناطيسية التلقائية للأشعة المقطعية

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل

معلومات تقنية

● معايير الاختبار: IEC61869-2، IEC60044-1،60044-6، IEC61869-3، IEC60044-2، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

● الظروف البيئية

● متفرقات

يمكن تشغيل برنامج Portable Current Transformer Test Set CTP-200P على جهاز كمبيوتر يعمل بنظام التشغيل Windows.مجانًا لترقية إصدار البرنامج.

يتم وضع مجموعة اختبار المحولات الحالية المحمولة CTP-200P في حاوية مقاومة للصدمات والاهتزازات المحمولة مع مقبض على الجانب ومع عجلات ومقبض قابل للسحب.
