HAOMAI 10A 230V CT PT معدات اختبار متينة عالية الدقة 0.05٪

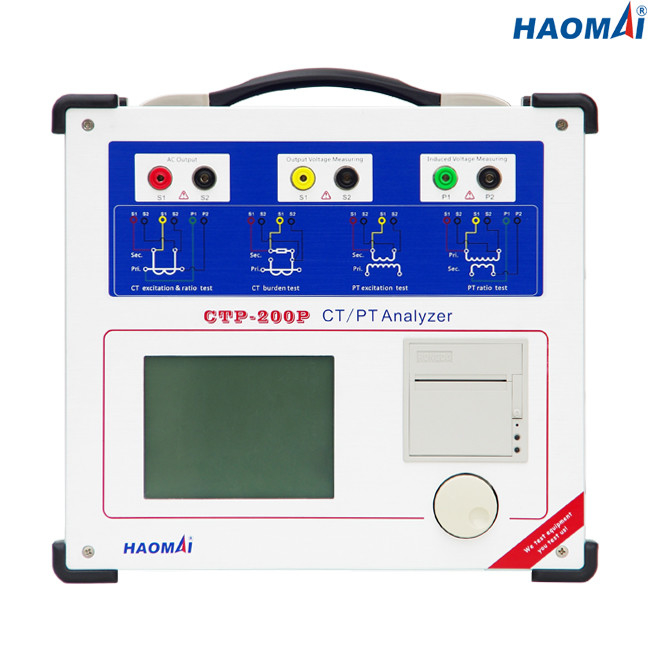

محلل CT / PT عالي الدقة



الموديل: CTP-200P

CT / PT Analyzer CTP-200P هو نظام اختبار ثوري للعديد من CTs و PTs وفقًا لمعيار IEC و IEEE / ANSI.

دقة القياس لـ CT / PT Analyzer CTP-200P عالية جدًا ، تصل إلى 0.05٪.

يمكن لمحلل CT / PT إكمال الاختبار تلقائيًا في غضون ثوانٍ بنقرة واحدة على الماوس الدوار متعدد الوظائف الحاصل على براءة اختراع.إنه يسمح باختبار جهد نقطة الركبة حتى 40 كيلو فولت CTs و PTs في الموقع في شبكات الطاقة أو في مرافق الإنتاج الخاصة بالمصنعين أو معامل الاختبار.



الخصائص الرئيسية

● قادرة على اختبار الحماية المقطعية المحوسبة ، وقياس الأشعة المقطعية ، والفئة TP ، والمحاور الاستقرائية

● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض

● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل



معلومات تقنية

● معيار الاختبار: IEC61869-2 (IEC60044-1،60044-6) ، IEC61869-3 (IEC60044-2) ، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

جهد الدخل الاسمي	حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة)
التردد الاسمي	50/60 هرتز
التصنيف الحالي	10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت
اتصال	مقبس التيار المتردد القياسي (IEC 60320)



● الظروف البيئية

درجة حرارة التشغيل	0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت)
درجة حرارة التخزين	-25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت)
نطاق الرطوبة	الرطوبة النسبية 5 ... 95٪ ، دون تكاثف
اهتزاز	IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز)



● متفرقات

وزن	9 كجم (19.84 رطلاً)
الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض)	340 × 300 × 150 ملم (13.39 × 11.81 × 5.91 بوصة)
منفذ الاتصال	2 منفذ USB2.0 ، 1 منفذ اتصال



● معايير الأمان والتوافق الكهرومغناطيسي

EMC	يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE)
	IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3
أمان	يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE).
	IEC 61010-1



CT / PT Analyzer CTP-200P هو الخيار الأفضل لاختبار المحولات الحالية والمحولات المحتملة (محولات الجهد).



اجتاز CT / PT Analyzer CTP-200P اختبار الشحنة في State Grid Center of Metrology Co.، Ltd المعتمدة بموجب ISO / IEC 17025.



يتم أيضًا معايرة CT / PT Analyzer CTP-200P في مختبر الطرف الثالث المعتمد بموجب ISO / IEC 17025.



يتم عرض تقرير اختبار الشحنة وتقرير المعايرة على النحو التالي.
