HAOMAI Multiratio Instrument Transformer Test Set 0-180V RMS

محلل التصوير المقطعي متعدد النسب

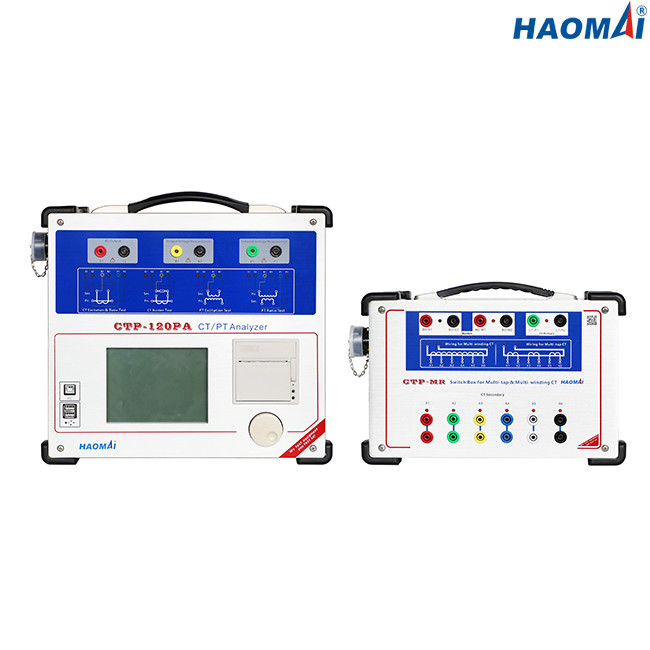

الموديل: CTP-120PA

محلل التصوير المقطعي متعدد النسب CTP-120PA هو نظام اختبار شامل لحماية وقياس CT وفقًا لمعايير IEEE و IEC.

يسمح باختبار جميع أنواع محولات التيار أحادية ومتعددة النسب في الموقع في شبكات نظام الطاقة.تستخدم مُصنِّع المحولات أو المحولات أو نظم المعلومات الجغرافية محلل التصوير المقطعي المحوسب في مرافق الإنتاج ومختبرات الاختبار أو التطوير.

محلل CT متعدد النسب CTP-120PA قادر أيضًا على اختبار PTs (المحولات المحتملة ، محولات الجهد).

الخصائص الرئيسية

● قادرة على اختبار الحماية المقطعية المحوسبة ، وقياس الأشعة المقطعية ، والفئة TP ، والمحاور الاستقرائية

● اختبار خصائص الإثارة ومنحنى الخطأ على أساس مبدأ قياس التردد المنخفض

● نسبة القياس والقطبية وخطأ النسبة وخطأ إزاحة الطور على أساس طريقة الجهد

● قادرة على اختبار CTs متعددة النسب تلقائيًا دون الحاجة إلى إعادة الأسلاك

● اعتماد ماوس دوار متعدد الوظائف حاصل على براءة اختراع لاستبدال لوحة المفاتيح

● اعتماد شاشة LCD مقاس 5.7 بوصة للعرض

● اعتماد نظام تشغيل DSP و ARM ونظام تشغيل LINUX المدمج

● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي

● دقة قياس أعلى: 0.05٪

● طباعة نتائج الاختبار مباشرة بواسطة طابعة حرارية مدمجة

● صغيرة وخفيفة الوزن (9 كجم / 19.84 رطلاً) لسهولة النقل

معلومات تقنية

● معيار الاختبار: IEC61869-2 (IEC60044-1،60044-6) ، IEC61869-3 (IEC60044-2) ، IEEE / ANSI C57.13

● قياس الجهد الأقصى للركبة: 40 كيلو فولت

● نطاق الإخراج:

الجهد: 0 ~ 180 فولت (RMS)

التيار: 0 ~ 12A (RMS) ، 36A (قيمة الذروة)

● دقة قياس الجهد: ± 0.05٪

● قياس نسبة CT:

النطاق: 1 ~ 30000

الدقة: ± 0.05٪

● قياس نسبة PT:

النطاق: 1 ~ 10000

الدقة: ± 0.05٪

● قياس المرحلة:

الدقة: ± 2 دقيقة

القرار: 0.01 دقيقة

● قياس مقاومة اللف الثانوي:

النطاق: 0 ~ 300 درجة

الدقة: 0.1٪ ± 1mΩ

● قياس العبء:

النطاق: 0 ~ 300VA

الدقة: 0.1٪ ± 0.1VA

● سعة الذاكرة:> 3000 مجموعة نتائج اختبار

● التيار الكهربائي

● الظروف البيئية

● متفرقات

محلل التصوير المقطعي متعدد النسب CTP-120PA هو أداة اختبار قوية لحماية CTs ، وقياس CTs و PTs الاستقرائي.
