| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ريلاي ستار- Z70 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار الترحيل المحمول ، طقم اختبار الترحيل الرقمي ، اختبار IEC 61850 | الإخراج الحالي: | 3x0… 10 أ |
|---|---|---|---|
| خرج الجهد: | 3 × 0 ... 120 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | 10.1 بوصة تعمل باللمس |
| تسليط الضوء: | 3 مراحل اختبار IEC 61850,اختبار 2.7 كجم IEC 61850,مجموعة اختبار ترحيل الحماية المحمولة |
||
مجموعة اختبار ترحيل الحماية المحمولة مع اختبار IEC 61850

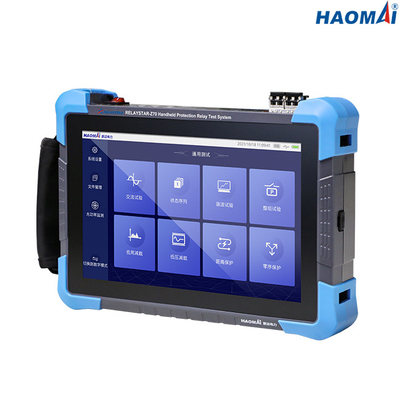

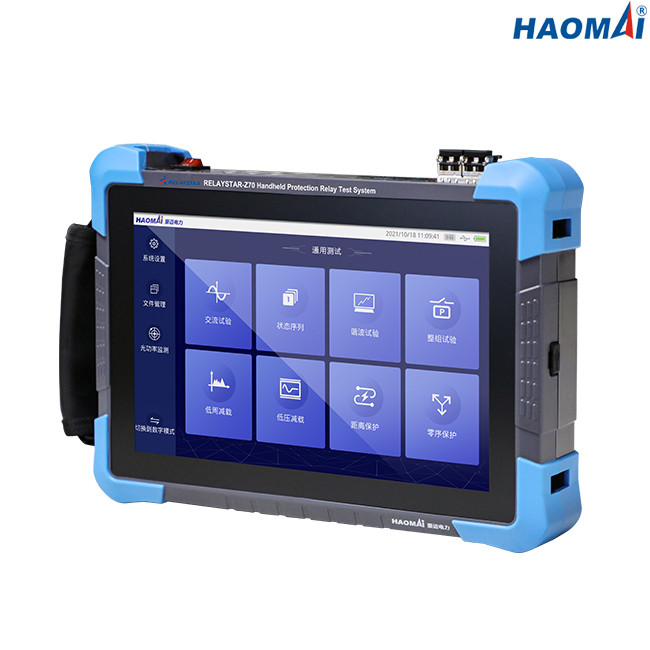

الموديل: RELAYSTAR-Z70
تم تصميم مجموعة اختبار ترحيل الحماية المحمولة RELAYSTAR-Z70 لكل من اختبار وصيانة المحطات الفرعية التقليدية والمحطات الفرعية الرقمية.يمكنه إخراج تيار ثلاثي الطور (3 × 0 ... 10 أمبير) و 3 مراحل جهد (3 × 0 ... 120 فولت) لاختبار مرحلات الحماية التقليدية.تم تطوير نظام الجزء الرقمي البصري على أساس بروتوكول IEC61850 ، الذي يدعم استقبال وإرسال وتحليل الرسائل SV / GOOSE.
إن RELAYSTAR-Z70 عبارة عن مجموعة اختبار شبكة مريحة ومحمولة للغاية مع شاشة تعمل باللمس مقاس 10.1 بوصة بحيث يمكن للمهندس أن يأخذها فقط إلى أماكن مختلفة في المحطة الفرعية للعبوات البدائية الصنع ، ولا حاجة لأخذ مجموعات اختبار معقدة وجهاز كمبيوتر محمول ، وملحقات اختبار أخرى .
يحتوي RELAYSTAR-Z70 على وحدات اختبار وفيرة لاختبار ترحيل الحماية ، واختبار MU ، وإرسال SV / GOOSE ، واستلامها وتحليلها ، واستيراد ملفات SCD وتحليلها ، إلخ.
يمكن أيضًا استخدام RELAYSTAR-Z70 لاختبار العبوات الناسفة الأخرى في محطة فرعية رقمية كأداة متعددة الوظائف ، بما في ذلك إرسال واستقبال GOOSE و SV وإضافة تدفق حركة المرور إلى المفتاح أو العبوات الناسفة الأخرى ، والتحقق من تأخير وقت MU ، وقياس طاقة الألياف من منافذ الألياف وما إلى ذلك.
الخصائص الرئيسية
1) شاشة تعمل باللمس عالية الدقة مقاس 10.1 بوصة للتشغيل
2) استنادًا إلى النظام الأساسي لأجهزة SOC وتطوير نظام Linux المضمن
3) مخرجات تيار ثلاثي الطور (3 × 0 ... 10 أمبير) + 3 أطوار للجهد (3 × 0 ... 120 فولت) لاختبار مرحلات الحماية التقليدية
4) الامتثال IEC61850-9-1 / 9-2 / 9-2LE ، FT3 / FT3LE ، GOOSE ومعايير الرسائل الرقمية البصرية الأخرى
5) تكوين 36 قناة بصرية رقمية SV / GOOSE
6) دعم وحدات واجهة الشبكة الضوئية 100 متر
7) دعم وحدات المنفذ التسلسلي البصري FT3
8) دعم تزامن الوقت IRIG-B
9) المراقبة في الوقت الحقيقي للطاقة الضوئية والحزم الرقمية الضوئية للشبكة
10) دعم استيراد ملف SCL القياسي ، واستخراج معلومات تكوين مثيل الجهاز المطلوبة ، وإنشاء الهيكل عن طريق التحليل بنقرة واحدة
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 3 أطوار AC (LN): 3x0 ... 10A |
| تيار مستمر (LN): 3x0 ... ± 2 أ | ||
| قوة | الأعلى.30VA | |
| صحة | التيار المتردد: ≤0.1٪ | |
| العاصمة: ≤0.2٪ | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | تيار متردد ثلاثي الأطوار (LN): 3x0 ... 120 فولت |
| تيار مستمر (LN): 3x0 ... ± 170 فولت | ||
| قوة | الأعلى.30VA | |
| صحة | التيار المتردد: ≤0.1٪ | |
| العاصمة: ≤0.2٪ | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 10 ~ 1200 هرتز |
| الدقة: 0.001 هرتز | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: 0 درجة ~ + 360 درجة | |
| الدقة: 0.01 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 1 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 1 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 2 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 2 (1 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 2 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 2 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
مزود الطاقة
| مدخلات للمحول | 100 فولت ~ 240 فولت ، 50/60 هرتز |
| خرج المحول | تيار مستمر 15 فولت / 3 أمبير |
| بطارية ليثيوم مدمجة | 7.4 فولت ، 9600 مللي أمبير |
| وقت العمل المستمر | أكثر من 8 ساعات |
متفرقات
| وزن | 2.7 كجم (رطل) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 270 × 210 × 64 ملم (× 11.61 × 9.84 بوصة) |
مجموعة اختبار ترحيل الحماية المحمولة RELAYSTAR-Z70 عبارة عن مجموعة اختبار متعددة الوظائف لمرحلات الحماية التقليدية وأجهزة الحماية المستندة إلى IEC 61850 والعبوات الناسفة.
