| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار مرحل الحماية ، طقم اختبار التتابع ، نظام اختبار التتابع | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | اختبار ISO9001 IEC 61850,اختبار IEC 61850 متعدد الوظائف,طقم اختبار تتابع الحماية 150 فولت |
||
يتوافق نظام اختبار ترحيل الحماية الشامل مع اختبار IEC 61850

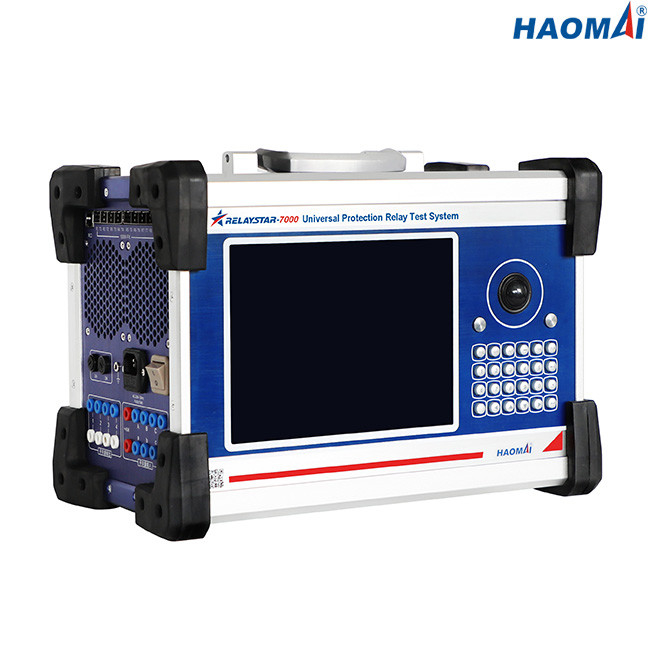

الموديل: RELAYSTAR-7000
RELAYSTAR-7000 هو نظام اختبار تتابع حماية متعدد الوظائف يتوافق مع IEC61850 SV و GOOSE.يمكنه إخراج تيار من 6 أطوار (6 × 0… 30 أمبير) و 6 مراحل جهد (6 × 0… 150 فولت) لاختبار مرحلات الحماية التقليدية ، مثل النوع الكهروميكانيكي القديم والنوع المعتمد على المعالجات الدقيقة.يمكن أن يكون RELAYSTAR-7000 أيضًا أداة مثالية لاختبار المرحلات والمحطات الفرعية باستخدام بروتوكول IEC 61850 ، والذي يمكنه محاكاة أنواع مختلفة من الرسائل التي تتوافق مع IEC 61850-9-1 / 9-2 / 9-2LE ، GOOSE ، IEC 60044- 7/8 قدم 3.
يمكن استخدام RELAYSTAR-7000 لإجراء اختبارات عابرة.يمكن لـ RELAYSTAR-7000 إجراء اختبارات القبول أو استكشاف الأخطاء وإصلاحها عن طريق إعادة تشغيل الأخطاء المسجلة رقميًا بتنسيق IEEE- C37.111 ، COMTRADE القياسي.
الخصائص الرئيسية
1) نظام اختبار تتابع حماية متعدد المراحل متكامل
2) عملية قائمة بذاتها باستخدام شاشة رسومية بديهية عالية الدقة ، لا يلزم تشغيل جهاز كمبيوتر
3) يتوفر كل من الاختبار المحلي واختبار الكمبيوتر عن بعد
4) المدخلات والمخرجات الرقمية
5) المدمج في رصد الموجي والتسجيل
6) انتهى الاختبار باستخدام GPS أو IRIG-B
7) قدرة اختبار IEC 61850
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
RELAYSTAR-7000 هو نظام اختبار تتابع حماية متعدد الوظائف يتوافق مع اختبار IEC61850 ، والذي لا يمكنه اختبار مرحلات الحماية التقليدية فحسب ، بل يمكنه أيضًا محاكاة أنواع مختلفة من الرسائل التي تتوافق مع IEC 61850-9-1 / 9-2 / 9-2LE ، GOOSE ، IEC 60044-7 / 8 FT3.
