| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ريلاي ستار -6000 د |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار IEC 61850 ، مجموعة اختبار الترحيل الرقمي | الكائنات المختبرة: | أجهزة الحماية المستندة إلى IEC 61850 و MU |
|---|---|---|---|
| IEC 61850 اختبار قيم العينات: | متوفر | اختبار GOOSE: | متوفر |
| أربعة أوضاع لمزامنة الوقت: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | اختبار HAOMAI IEC 61850,اختبار IEC 61850 متعدد الأوضاع,معدات اختبار ترحيل الحماية 8.82 رطل |
||

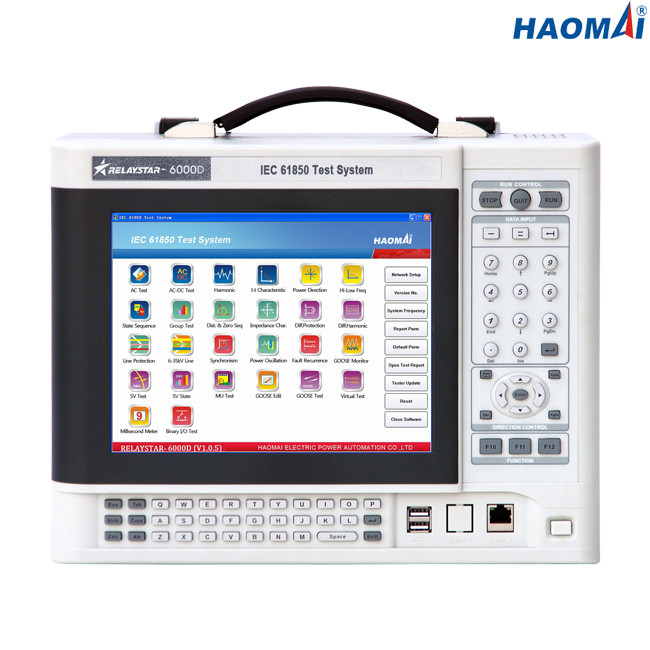

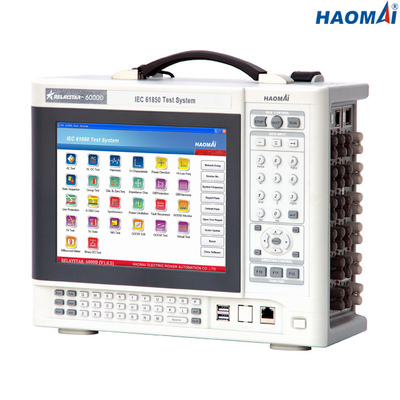

نظام اختبار IEC 61850
الموديل: RELAYSTAR-6000D
RELAYSTAR-6000D عبارة عن مجموعة اختبار من الجيل الجديد مخصصة لأجهزة الحماية القائمة على IEC 61850 ووحدة الدمج.يمكنه محاكاة أنواع مختلفة من الرسائل التي تتوافق مع IEC 61850-9-1 / 9-2 / 9-2LE ، GOOSE ، IEC 60044-7 / 8 FT3.
نظام اختبار IEC 61850 يمكن تشغيل RELAYSTAR-6000D إما عن طريق جهاز كمبيوتر صناعي مضمن بشاشة تعمل باللمس مقاس 9.7 بوصة أو عن طريق برنامج اختبار يعمل على جهاز كمبيوتر.
يتم توفير أوضاع مزامنة الوقت GPS ورمز IRIG-B و IEEE1588 جنبًا إلى جنب مع RELAYSTAR-6000D ، مما يجعل كل من التصحيح الداخلي للمحطة الفرعية والمحطة الفرعية لتصحيح أخطاء مفصل المحطة الفرعية متاحين.
الخصائص الرئيسية
● يمكن اختبار أجهزة الحماية المستندة إلى IEC 61850 و MU
● كمبيوتر صناعي مضمن بشاشة لمس مقاس 9.7 بوصة
● يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
● قادرة على محاكاة أنواع مختلفة من الرسائل التي تتوافق مع IEC 61850-9-1 / 9-2 / 9-2LE ، GOOSE ، IEC 60044-7 / 8 FT3
● 12 مخرجات تناظرية منخفضة المستوى
● أربعة أوضاع لمزامنة الوقت: GPS مدمج ، رمز IRIG-B ، PPS و IEEE1588
● صغيرة الحجم وخفيفة الوزن (4 كجم / 8.82 رطل فقط)
معلومات تقنية
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 16 |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 10 (8 للإرسال ، 2 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المخرجات التناظرية منخفضة المستوى
| عدد النواتج | 12 |
| يضع مجال | التيار المتردد: 0 ~ 7.07Vrms ؛تيار مستمر: 0 ~ 10 فولت |
| الحالي في ماكس.حرج | 1 مللي أمبير |
| صحة | <0.05٪ |
| دقة | 250μV |
| تشويه (THD + N) | <0.1٪ |
| تكرر | إشارة جيبية: 10 ~ 1000 هرتز |
| إشارة عابرة: DC ~ 10.0 كيلو هرتز | |
| الدقة: <0.002٪ (تحت تردد الطاقة ، خطأ 1 ميجا هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | نطاق زاوية المرحلة: 0 ~ 359.9 درجة |
| الدقة: <0.1 ° ، 50 / 60Hz | |
| القرار: ± 0.01 درجة |
المدخلات الثنائية
| رقم | 10 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل (إخراج اتصال سريع اختياري) |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 4 كجم (8.82 أرطال) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 345 × 135 × 270 ملم (13.58 × 5.31 × 10.63 بوصة) |
يركز نظام اختبار ترحيل الحماية IEC 61850 RELAYSTAR-6000D على طرق الاتصال في الوقت الفعلي لـ GOOSE وقيم العينات للتفاعل مع الأجهزة قيد الاختبار.
اتصل شخص: William Wang
الهاتف :: +86-18682083519
