نظام اختبار مرحل IEC 61850 محمول باليد وخفيف الوزن للغاية

محلل محمول باليد IEC 61850

الموديل: NSA-60

يعتمد محلل NSA-60 المحمول باليد IEC 61850 على معيار IEC61850 ويستخدم للاختبار السريع لأجهزة الحماية ودمج الوحدات والعبوات الناسفة في محطة فرعية ذكية.يستخدم على نطاق واسع في تصحيح الأخطاء في المجال ، وتصحيح أخطاء النظام المشتركة ، وصيانة الأعطال وغيرها من المناسبات.

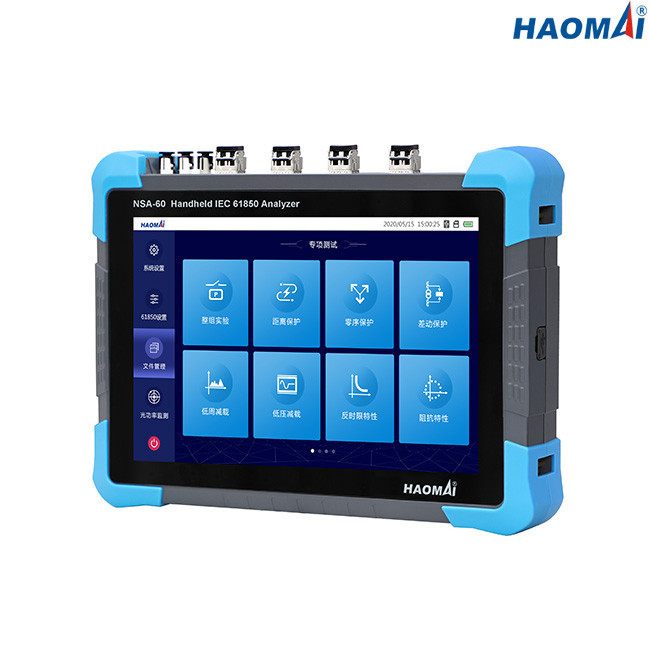

محلل IEC 61850 المحمول NSA-60 عبارة عن محلل شبكة محمول بشاشة تعمل باللمس مقاس 10.1 بوصة بحيث يمكن للمهندس أن يأخذها فقط إلى أماكن مختلفة في المحطة الفرعية لفحص العبوات الناسفة ، ولا حاجة لأخذ مجموعات اختبار معقدة وجهاز كمبيوتر محمول وملحقات اختبار أخرى.

يحتوي NSA-60 على وحدات اختبار متعددة لاختبار ترحيل الحماية الأساسي ، واختبار MU مختلف ، وإرسال واستلام SV / GOOSE ، واستيراد ملفات SCD وتحليلها ، إلخ.

يمكن استخدام NSA-60 كأداة متعددة الوظائف في محطة فرعية ذكية ، بما في ذلك إرسال واستقبال GOOSE و SV وإضافة تدفق حركة المرور إلى العبوات الناسفة الأخرى والتحقق من تأخير وقت MU وقياس طاقة الألياف لمنافذ الألياف وما إلى ذلك.

الخصائص الرئيسية

● استنادًا إلى أجهزة SOC ومنصة نظام Linux التي تم تطويرها

● قادرة على محاكاة أنواع مختلفة من الرسائل التي تتوافق مع IEC 61850-9-1 / 9-2 / 9-2LE ، GOOSE ، IEC 60044-7 / 8 FT3

● استقبال وإرسال رسالة رقمية بصرية ذات 4 قنوات في وقت واحد ،

● الإخراج المتزامن للمنافذ الضوئية المختلفة يصل إلى 0μs ، وتشتت عينات SV أقل من 1μs

● إدراك التكوين التلقائي ودعم استيراد ملف SCD وعرض مخطط الهيكل ومقارنة الملفات

● دعم تأخير MU ومختلف اختبار تزامن الوقت MU

● دعم الكشف عن الاتصال في سلسلة وقيمة أخذ العينات SV الناتج التوافقي التراكب

● لديه نوع الرسالة ووظيفة مراقبة حركة المرور

● دعم التسجيل العابر للرسائل غير الطبيعية

● لديه وظيفة قياس الطاقة الضوئية

● اختبار التيار المتردد المدمج ، واختبار تسلسل Sate ، وما إلى ذلك ، وحدات الاختبار لاختبار ترحيل الحماية

● 4 مدخلات ثنائية + 4 مخرجات ثنائية ، تأخير إخراج متزامن <20μs

● قادرة على محاكاة عميل وخادم MMS ، ودعم فحص تقييم جهاز الحماية ومراقبة وتشغيل حالة الإعداد وحالة وظيفة الحماية ، ودعم محاكاة جهاز واحد أو أكثر من أجهزة العبوات الناسفة ، وتحقيق الإرسال المتزامن للرسائل البعيدة وبيانات القياس عن بُعد

معلومات تقنية

واجهة اتصالات الألياف

◆ معلمات ألياف المنفذ التسلسلي البصري: متعدد الأوضاع ، واجهة ST ، الطول الموجي 850 نانومتر

◆ معلمات ألياف منفذ إيثرنت البصري: متعدد الأوضاع ، واجهة LC ، الطول الموجي 1310 نانومتر

◆ قوة النقل: ≥-15 ديسيبل

استقبال الحساسية: ≤-30dBm

◆ 4 مجموعات من 100 متر من منافذ الشبكة الضوئية المستقلة ، تدعم رسائل IEC61850-9-1 / 2 SM و GOOSE

منفذ تسلسلي بصري متعدد الإرسال ، يدعم استقبال وإرسال الرسائل الرقمية البصرية FT3 / FT3LE ، استقبال وإرسال كود IRIG-B ووظيفة توقيت PPS

◆ منفذ قياس الطاقة الضوئية لشبكة إيثرنت لقياس الارتباط البصري واختبار وظيفة التشخيص

المدخلات / المخرجات الثنائية

◆ المدخلات الثنائية: 4

◆ المخرجات الثنائية: 4

متفرقات

◆ الأبعاد: 235 مم × 175 مم × 50 مم (طول × عرض × ارتفاع)

◆ الوزن: 2.0 كجم

مزود الطاقة

◆ بطارية ليثيوم مدمجة (9600 مللي أمبير)

◆ الشاحن: 100 ~ 240 فولت تيار متردد ، 50/60 هرتز

الظروف البيئية

◆ درجة حرارة العمل العادية: -5 ~ 45 درجة مئوية

◆ حد درجة حرارة العمل: -10 ~ 50 درجة مئوية

التخزين والنقل: -25 ~ 70

الرطوبة النسبية: 5٪ ~ 95٪

◆ مكبس الغلاف الجوي: 86 ~ 106KPa

محلل NSA-60 المحمول IEC 61850 هو أداة اختبار قوية في محطة فرعية ذكية.
