| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | PQA-500 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل جودة الطاقة ، محلل PQ ، اختبار PQ | عدد القنوات: | 4U + 4I |
|---|---|---|---|
| صحيح RMS طور إلى طور الجهد: | 1.0 فولت -2000 فولت | الجهد DC: | 1.0 فولت - 1000 فولت |
| صحيح RMS الحالي: | 10 مللي أمبير - 1000 أمبير | تكرر: | 40 هرتز - 70 هرتز |
| تسليط الضوء: | محلل جودة الطاقة المحمول,محلل جودة الطاقة ثلاثي الأطوار,محلل الطاقة 1000A ثلاثي الأطوار |
||

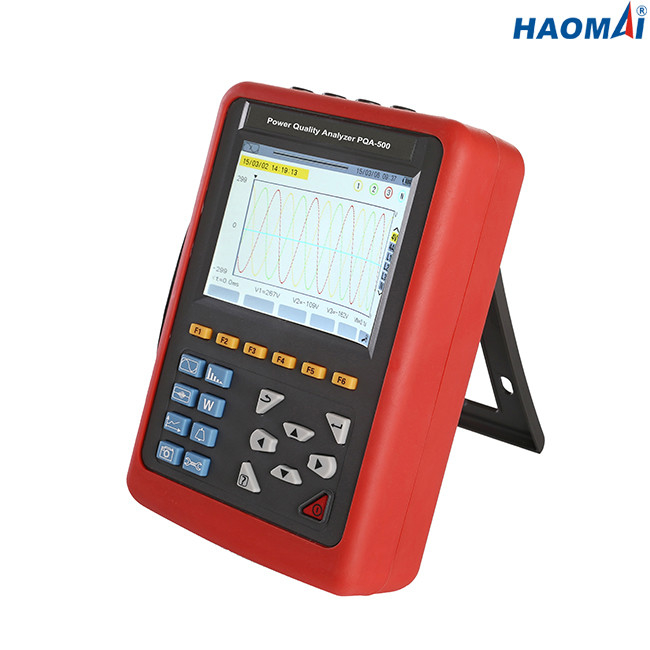

محلل PQ محمول
الموديل: الموديل: PQA-500
محلل جودة الطاقة PQA-500 هو محلل متقدم ثلاثي الأطوار محمول باليد.إنه محلل بديهي للغاية لديه القدرة على عرض بيانات RMS وأشكال الموجة وبيانات الطلب وزوايا الطور والتوافقيات وعدم الاتزان والوميض والمزيد في الوقت الفعلي.
يحتوي محلل PQ المحمول باليد PQA-500 على ميزات تجعله مثاليًا لاستكشاف الأخطاء وإصلاحها واختبار الامتثال ومراجعة الطاقة.يعمل التعرف التلقائي على التصوير المقطعي المحوسب على التخلص من الأخطاء المحتملة بسبب إعدادات نطاق التصوير المقطعي المحوسب الخاطئة.سيقوم المحلل تلقائيًا بتحديد CT والتحقق من توصيله بشكل صحيح.
عند الحاجة إلى تسجيل البيانات ، يمكن لذاكرة الفلاش المدمجة في PQA-500 تخزين 60 مجموعة من لقطات الشاشة في وقت واحد ، و 150 مجموعة من أشكال موجات التقاط الجهد / التيار العابر ، و 12800 مجموعة من سجلات الإنذار ، ويمكن وضع الكشف الحالي عن البدء بشكل مستمر التقاط 100s من بداية الموجة الحالية.تُستخدم بطاقة الذاكرة المدمجة 2G لتخزين سجلات منحنى الاتجاه طويل المدى وتسجيل 20 معلمة كهرباء في نفس الوقت (اختياري).يمكنه جمع وتسجيل سجلات منحنى الاتجاه لمدة تصل إلى 300 يوم مرة واحدة كل دقيقة.
معلومات تقنية
| مزود الطاقة | حزم بطارية ليثيوم أيون قابلة لإعادة الشحن 9.6 فولت ، شاحن احتياطي. |
| مؤشر البطارية | يُظهر رمز البطارية طاقة التفريغ.عندما يكون الجهد منخفضًا جدًا ، يتم إيقاف التشغيل التلقائي بعد دقيقة واحدة. |
| استهلاك الطاقة | الاستهلاك الحالي للاختبار العادي 490 مللي أمبير ، والعمل المستمر لمدة 8 ساعات. |
| وضع العرض | شاشة LCD ملونة ، 640 نقطة × 480 نقطة ، 5.6 بوصة ، مجال العرض: 116 مم × 88 مم. |
| حجم المشبك |
HM-008B مشبك تيار حاد صغير: 7.5 مم × 13 مم ؛ HM-040B مشبك تيار دائري: 35 مم × 40 مم ؛ HM-068B مشبك تيار دائري: 68 مم × 68 مم. مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): Ф300mm |
| أبعاد الصك | L × W × H: 240 مم × 170 مم × 68 مم. |
| عدد القنوات | 4U / 4I |
| جهد المرحلة إلى المرحلة | 1.0 فولت ~ 2000 فولت. |
| الجهد من الطور إلى المحايد | 1.0 فولت ~ 1000 فولت. |
| تيار |
HM-008B المشبك الحالي: 10mA ~ 10.0A ؛ HM-040B المشبك الحالي: 0.10A ~ 100A ؛ HM-068B المشبك الحالي: 1.0A ~ 1000A ؛ مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): 10A ~ 3000A |
| تكرر | 40 هرتز ~ 70 هرتز. |
| معلمات الكهرباء | W و VA و Var و PF و DPF و cosφ و tanφ. |
| معلمات الطاقة | Wh ، Varh ، Vah. |
| متناسق | اطلب 0 ~ 50. |
| مجموع التشويه التوافقي | ترتيب 0 ~ 50 ، كل مرحلة. |
| وضع الخبراء | نعم |
| عدد السجلات العابرة | 150 مجموعة |
| وميض الجهد | نعم |
| بدء الوضع الحالي | نعم ، 100 ثانية. |
| 3 مراحل عدم التوازن | نعم |
| سجل | 300 يوم (التسجيل المتزامن 20 معلمة ، سجل نقطة واحدة كل 5 ثوان). |
| الحد الأدنى / الحد الأقصى للقيمة المسجلة | قياس الحد الأقصى والحد الأدنى من القيم خلال فترة زمنية. |
| إنذار | 40 نوعًا مختلفًا من اختيارات المعلمات ، 12800 مجموعة سجلات الإنذار. |
| قمة | نعم |
| عرض مخطط Phasor | تلقائيا. |
| قدرة اللقطات | 60 |
| لغة القائمة | الإنجليزية / الصينية |
| تواصل | USB. |
| إيقاف التشغيل التلقائي | عند بدء حملة إنذار أو البحث عن العابرين ، أو التقاط تيار تدفق ، أو تسجيل اتجاه معلق أو قيد التقدم ، لا يتم إيقاف تشغيل الجهاز تلقائيًا. |
| في وضع الاختبار الآخر ، 15 دقيقة بدون ضغطات على المفاتيح ، إيقاف التشغيل التلقائي بعد دقيقة واحدة. | |
| وظيفة الإضاءة الخلفية | نعم ، مناسب للاستخدام في الليل وفي الأماكن المظلمة. |
| وزن | المضيف: 1.6 كجم (مع البطارية). |
| HM-008B مشبك تيار حاد صغير: 170 جم × 4 ؛ | |
| HM-040B مشبك تيار دائري: 190 جرام × 4 ؛ | |
| HM-068B مشبك تيار دائري: 510g × 4 ؛ | |
| مستشعر تيار الملف المرن HM-300F (مع وحدة تكامل): 330 جم × 4 ؛ | |
| أسلاك الاختبار ومحول الطاقة: 900 جرام ؛ | |
| الوزن الإجمالي: حوالي 9.2 كجم (مع العبوة). | |
| طول سلك اختبار الجهد | 3 م |
| طول سلك الاستشعار الحالي | 2 م |
| درجة حرارة العمل والرطوبة | -10 درجة مئوية ~ 40 درجة مئوية ؛أقل من 80٪ ر. |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية ~ 60 درجة مئوية ؛أقل من 70٪ ر. |
| مقاومة المدخلات | مقاومة المدخلات لجهد الاختبار: 1MΩ. |
| تحمل الجهد | تحمل جهد التيار المتردد الجيبي 3700V / 50Hz لمدة دقيقة واحدة بين أسلاك الجهاز والهيكل. |
| عازلة | بين أسلاك الصك وقذيفة ≥10MΩ. |
| بنية | عزل مزدوج ، مع غلاف عازل للاهتزاز. |
| قواعد بأمان | IEC 61010 1000V Cat III / 600V CAT IV ، IEC61010-031 ، IEC61326 ، درجة التلوث: 2. |
محلل PQ المحمول PQA-500 مناسب للطاقة الكهربائية والبتروكيماويات والمعادن والسكك الحديدية والمؤسسات الصناعية والتعدين وكليات البحث العلمي وإدارات القياس وما إلى ذلك ، خاصة بالنسبة لجميع الجهد والتيار والطاقة والطاقة الكهربائية والتناسق والطور و معلمات الكهرباء الأخرى لإجراء تحليل شامل وتشخيص.
