| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | PQA-400 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل PQ ، اختبار PQ | عدد القنوات: | 4U + 4I |
|---|---|---|---|
| صحيح RMS طور إلى طور الجهد: | 1.0 فولت -2000 فولت | الجهد DC: | 1.0 فولت - 1000 فولت |
| صحيح RMS الحالي: | 10 مللي أمبير - 1000 أمبير | تكرر: | 40 هرتز - 70 هرتز |
| تسليط الضوء: | محلل جودة الطاقة متعدد الوظائف,محلل جودة الطاقة ISO9001,محلل طاقة محمول ذكي |
||

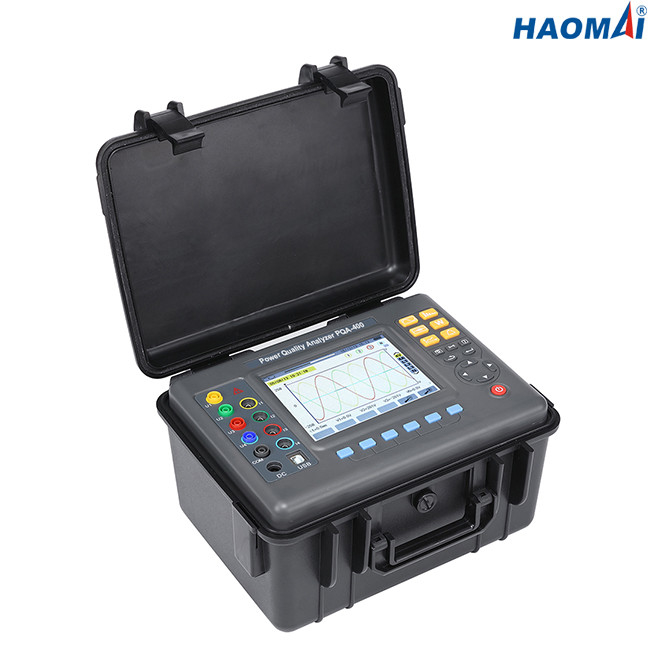

محلل جودة الطاقة المحمولة
الموديل: PQA-400
محلل جودة الطاقة المحمول PQA-400 عبارة عن أداة اختبار شاملة ثلاثية المراحل ومتعددة الوظائف وذكية وبسيطة لتشغيل الإنسان والآلة.إنه سهل الاستخدام ، وشاشة LCD ملونة كبيرة ، ودقة عالية ، وواجهة ثنائية اللغة باللغتين الصينية والإنجليزية ، وقذيفة هيكل الصندوق وما إلى ذلك.يمكنه قياس تيار 4 قنوات في وقت واحد (ABC ثلاث مراحل وسلك محايد منحني) ، جهد رباعي القنوات (جهد ثلاثي الطور ABC وخط جهد محايد إلى الأرض) ، قيمة الذروة للجهد الحالي ، القيمة القصوى / الدنيا على مدى فترة ، عامل عدم التوازن ثلاثي الطور ، وميض الجهد القصير ، وعامل المحول K ، والقوة النشطة ، والقوة التفاعلية ، والقوة الظاهرة ، وعامل القدرة وعامل قدرة الإزاحة ، والطاقة النشطة ، والقوة التفاعلية ، والقوة الظاهرة ، والتشويه التوافقي الكلي والتناسق إلخ.؛عرض شكل موجة في الوقت الحقيقي ، مخططات شريط النسبة التوافقية للجهد الحالي ؛يلتقط ديناميكيًا التغيير اللحظي لتيار الجهد ، ومراقبة بدء التشغيل ، ومراقبة معلمات الطاقة وإنشاء قائمة التنبيه ، وإنشاء مخطط الاتجاه لبيانات اختبار السجل لفترة طويلة.
يعتمد محلل جودة الطاقة المحمولة PQA-400 بنية المعالج المزدوج DSP + ARM ، DSP مسؤول عن الحصول على البيانات ومعالجة الخوارزمية ، ARM مسؤول عن بروتوكول الاتصال ومعالجة واجهة الإنسان والآلة.يستخدم الحصول على الإشارة التناظرية أخذ عينات متزامنة من 4 قنوات بدقة 16 بت لشركة ADI لتحقيق أعلى معدل لأخذ العينات يبلغ 1MSPS ، مما يضمن دقة القناة وسلامة المعلومات ، ويضمن عدم تمرير أي تغيير عابر في شبكة الطاقة ، ويجعل الكشف عن شكل الموجة العابرة ، والارتفاع والسقوط المفاجئ ، والانقطاع الفوري أكثر دقة.يمكن لذاكرة الفلاش المدمجة تخزين 60 مجموعة من لقطات الشاشة في وقت واحد ، و 150 مجموعة من أشكال موجات التقاط الجهد / التيار العابر ، و 12800 مجموعة من سجلات الإنذار ، ويمكن لوضع الكشف الحالي عن البداية أن يلتقط بشكل مستمر 100 ثانية من بداية الموجة الحالية.تُستخدم بطاقة الذاكرة المدمجة 2G لتخزين سجلات منحنيات الاتجاه طويلة المدى وتسجيل 20 معلمة للطاقة في نفس الوقت (اختياري).يمكنه جمع وتسجيل سجلات منحنى الاتجاه لمدة تصل إلى 300 يومًا مرة واحدة كل 5 ثوانٍ.
معلومات تقنية
| مزود الطاقة | حزم بطارية ليثيوم أيون قابلة لإعادة الشحن 9.6 فولت ، شاحن احتياطي. |
| مؤشر البطارية | رمز البطارية 5 خلايا تعرض الطاقة.عندما تكون طاقة البطارية منخفضة للغاية ، فإنها تطالب بالإغلاق التلقائي بعد دقيقة واحدة. |
| استهلاك الطاقة | الاستهلاك الحالي للاختبار العادي 490 مللي أمبير ، والعمل المستمر لمدة 10 ساعات. |
| وضع العرض | شاشة LCD ملونة ، 640 نقطة × 480 نقطة ، 5.6 بوصة ، مجال العرض: 116 مم × 88 مم. |
| حجم المشبك |
HR-008 مشبك تيار حاد صغير: 7.5 مم × 13 مم مشبك تيار دائري HR-020: 20mm × 20mm مشبك تيار دائري HR-050: 50mm × 50mm |
| أبعاد الصك | L × W × H: 277 مم × 227.5 مم × 153 مم |
| عدد القنوات | 4U و 4I |
| جهد المرحلة إلى المرحلة | 1.0 فولت ~ 2000 فولت |
| الجهد من الطور إلى المحايد | 1.0 فولت ~ 1000 فولت |
| تيار |
HR-008 المشبك الحالي: 10mA ~ 10.0A ؛ HR-020 المشبك الحالي: 0.10A ~ 100A ؛ HR-050 المشبك الحالي: 1.0A ~ 1000A ؛ HR-300R ملف Rogowski مع التكامل: 10A ~ 6000A |
| تكرر | 40 هرتز ~ 70 هرتز |
| معلمات الكهرباء | W و VA و Var و PF و DPF و cosφ و tanφ |
| معلمات الطاقة | Wh ، Varh ، Vah |
| متناسق | اطلب 0 ~ 50. |
| مجموع التشويه التوافقي | ترتيب 0 ~ 50 ، كل مرحلة |
| وضع الخبراء | نعم |
| عدد السجلات العابرة | 150 مجموعة |
| وميض الجهد | نعم |
| بدء الوضع الحالي | نعم ، 100 ثانية |
| 3 مراحل عدم التوازن | نعم |
| سجل | 300 يوم (التسجيل المتزامن 20 معلمة ، سجل نقطة واحدة كل 5 ثوان). |
| الحد الأدنى / الحد الأقصى للقيمة المسجلة | قياس الحد الأقصى والحد الأدنى من القيم خلال فترة زمنية. |
| إنذار | 40 نوعًا مختلفًا من اختيارات المعلمات ، 12800 مجموعة سجلات الإنذار. |
| قمة | نعم |
| عرض مخطط Phasor | تلقائيا |
| قدرة اللقطات | 60 |
| لغة القائمة | الإنجليزية / الصينية |
| تواصل | USB |
| إيقاف التشغيل التلقائي | عند بدء حملة إنذار أو البحث عن العابرين ، أو التقاط تيار تدفق ، أو تسجيل اتجاه معلق أو قيد التقدم ، لا يتم إيقاف تشغيل الجهاز تلقائيًا. |
| في وضع الاختبار الآخر ، 15 دقيقة بدون ضغطات على المفاتيح ، إيقاف التشغيل التلقائي بعد دقيقة واحدة. | |
| وظيفة الإضاءة الخلفية | نعم ، مناسب للاستخدام في الليل وفي الأماكن المظلمة. |
| وزن | المضيف: 2.41 كجم (مع البطارية). |
| HR-008 مشبك تيار حاد صغير: 168g × 4 | |
| HR-020 مشبك تيار دائري: 252g × 4 | |
| HR-050 مشبك تيار دائري: 463g × 4 | |
| HR-300R Rogowski لفائف مع التكامل: 280g × 4 | |
| اختبار الأسلاك ومحول الطاقة: 800 جرام | |
| الوزن الإجمالي: حوالي 10.8 كجم (مع العبوة) | |
| طول سلك اختبار الجهد | 3 م |
| طول سلك الاستشعار الحالي | 2 م |
| درجة حرارة العملوالرطوبة | -10 درجة مئوية ~ 40 درجة مئوية ؛أقل من 80٪ ر. |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية ~ 60 درجة مئوية ؛أقل من 70٪ ر. |
| مقاومة المدخلات | مقاومة المدخلات لجهد الاختبار: 1MΩ. |
| تحمل الجهد | تحمل جهد التيار المتردد الجيبي 3700V / 50Hz لمدة دقيقة واحدة بين أسلاك الجهاز والهيكل. |
| عازلة | بين أسلاك الصك وقذيفة ≥10MΩ. |
| بنية | عزل مزدوج ، مع غلاف عازل للاهتزاز. |
| قواعد بأمان | IEC 61010 1000V Cat III / 600V CAT IV ، IEC61010-031 ، IEC61326 ، درجة التلوث: 2. |
في تطبيقات الطاقة الكهربائية الحالية ، نظرًا لوجود المزيد والمزيد من المعدات الكهربائية الكبيرة ، أصبح نظام شبكة الطاقة الأكثر تعقيدًا الناتج عن العطل أكثر تعقيدًا وأكثر صعوبة في استكشاف الأخطاء وإصلاحها ، وبسبب تطور الصناعات المختلفة إلى طرحت جودة الطاقة لشبكة الطاقة متطلبات أعلى وأعلى.
محلل جودة الطاقة المحمول PQA-400 هو أداة قياس وتحليل يمكنها التخلص من أخطاء نظام الطاقة المعقدة بسرعة ودقة أكبر ، ومراقبة معلمات جودة الطاقة والحفاظ عليها بشكل أكثر شمولاً ونظامًا.
