| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | PQA-400 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | محلل جودة الطاقة ، اختبار PQ ، محلل PQ | عدد القنوات: | 4U + 4I |
|---|---|---|---|
| صحيح RMS طور إلى طور الجهد: | 1.0 فولت -2000 فولت | الجهد DC: | 1.0 فولت - 1000 فولت |
| صحيح RMS الحالي: | 10 مللي أمبير - 1000 أمبير | تكرر: | 40 هرتز - 70 هرتز |
| تسليط الضوء: | محلل جودة الطاقة 40 هرتز,محلل جودة الطاقة 70 هرتز,محلل جودة الطاقة المحمولة متعدد الوظائف |
||

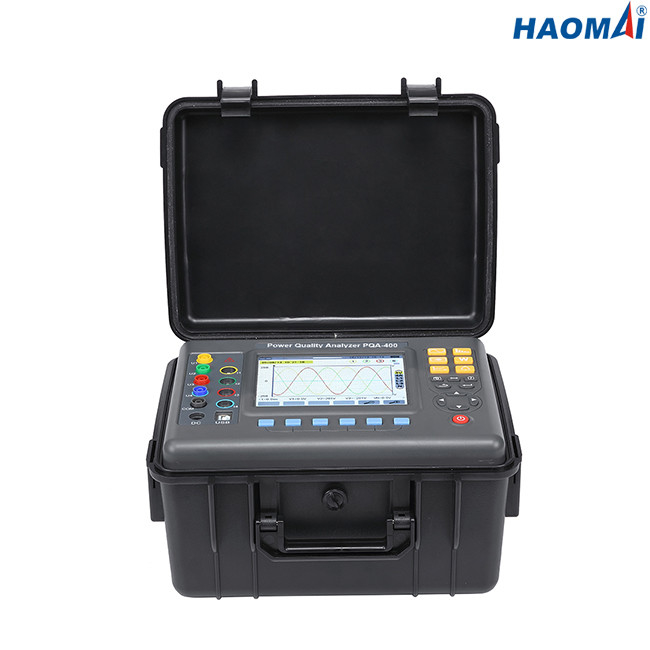

محلل PQ محمول
الموديل: PQA-400
تطبيقات الطاقة الكهربائية الحالية ، نظرًا لوجود المزيد والمزيد من معدات الطاقة الكبيرة ، أصبح نظام شبكة الطاقة المعقد والخطأ أكثر تعقيدًا وأكثر صعوبة في استكشاف الأخطاء وإصلاحها ، وبسبب تطور صناعة طلب جودة الطاقة لشبكة الطاقة المزيد والمزيد مرتفع أيضًا.لهذا الغرض ، نقدم هذا النوع من أدوات القياس والتحليل PQA-400 التي يمكنها التخلص من أخطاء نظام الطاقة المعقدة بسرعة ودقة أكبر ، ومراقبة معلمات جودة الطاقة والحفاظ عليها بشكل أكثر شمولاً ونظامًا.
محلل PQ المحمول PQA-400 هو محلل محمول ثلاثي الطور سهل الاستخدام ومتطور.تم تصميم حاوية IP54 المقاومة للعوامل الجوية للتشغيل في الهواء الطلق.ال
الوحدة قوية بما يكفي لتبقى التسجيل في الهواء الطلق.
يمكن لمحلل PQ المحمول PQA-400 قياس تيار 4 قنوات في وقت واحد (ABC ثلاث مراحل وسلك منحني محايد) ، والجهد رباعي القنوات (جهد ثلاثي الطور ABC وخط جهد محايد إلى الأرض) ، قيمة الذروة للتيار الجهد ، القيمة القصوى / الدنيا على مدى فترة ، عامل عدم التوازن ثلاثي الطور ، وميض الجهد قصير المدى ، عامل المحول K ، الطاقة النشطة ، القدرة التفاعلية ، القدرة الظاهرة ، عامل القدرة وعامل قدرة الإزاحة ، الطاقة النشطة ، الطاقة التفاعلية ، القدرة الظاهرة ، التشويه التوافقي الكلي والتناسق وما إلى ذلك ؛عرض شكل موجة في الوقت الحقيقي ، مخططات شريط النسبة التوافقية للجهد الحالي ؛يلتقط ديناميكيًا التغيير اللحظي لتيار الجهد ، ومراقبة بدء التشغيل ، ومراقبة معلمات الطاقة وإنشاء قائمة التنبيه ، وإنشاء مخطط الاتجاه لبيانات اختبار السجل لفترة طويلة.
يمكن لـ PQA-400 التسجيل لفترات طويلة من الوقت بسبب ذاكرته الضخمة.يستخدم بطاقة ذاكرة مدمجة 2G مما يجعل توسيع الذاكرة أمرًا سهلاً.يمكن عرض البيانات المسجلة على شاشة LCD لـ PQA-400.يمكن أيضًا نقل البيانات إلى برنامج تحليل PQ عبر كابل USB.
معلومات تقنية
| مزود الطاقة | حزم بطارية ليثيوم أيون قابلة لإعادة الشحن 9.6 فولت ، شاحن احتياطي. |
| مؤشر البطارية | رمز البطارية 5 خلايا تعرض الطاقة.عندما تكون طاقة البطارية منخفضة للغاية ، فإنها تطالب بالإغلاق التلقائي بعد دقيقة واحدة. |
| استهلاك الطاقة | الاستهلاك الحالي للاختبار العادي 490 مللي أمبير ، والعمل المستمر لمدة 10 ساعات. |
| وضع العرض | شاشة LCD ملونة ، 640 نقطة × 480 نقطة ، 5.6 بوصة ، مجال العرض: 116 مم × 88 مم. |
| حجم المشبك |
HR-008 مشبك تيار حاد صغير: 7.5 مم × 13 مم مشبك تيار دائري HR-020: 20mm × 20mm مشبك تيار دائري HR-050: 50mm × 50mm |
| أبعاد الصك | L × W × H: 277 مم × 227.5 مم × 153 مم |
| عدد القنوات | 4U و 4I |
| جهد المرحلة إلى المرحلة | 1.0 فولت ~ 2000 فولت |
| الجهد من الطور إلى المحايد | 1.0 فولت ~ 1000 فولت |
| تيار |
HR-008 المشبك الحالي: 10mA ~ 10.0A ؛ HR-020 المشبك الحالي: 0.10A ~ 100A ؛ HR-050 المشبك الحالي: 1.0A ~ 1000A ؛ HR-300R ملف Rogowski مع التكامل: 10A ~ 6000A |
| تكرر | 40 هرتز ~ 70 هرتز |
| معلمات الكهرباء | W و VA و Var و PF و DPF و cosφ و tanφ |
| معلمات الطاقة | Wh ، Varh ، Vah |
| متناسق | اطلب 0 ~ 50. |
| مجموع التشويه التوافقي | ترتيب 0 ~ 50 ، كل مرحلة |
| وضع الخبراء | نعم |
| عدد السجلات العابرة | 150 مجموعة |
| وميض الجهد | نعم |
| بدء الوضع الحالي | نعم ، 100 ثانية |
| 3 مراحل عدم التوازن | نعم |
| سجل | 300 يوم (التسجيل المتزامن 20 معلمة ، سجل نقطة واحدة كل 5 ثوان). |
| الحد الأدنى / الحد الأقصى للقيمة المسجلة | قياس الحد الأقصى والحد الأدنى من القيم خلال فترة زمنية. |
| إنذار | 40 نوعًا مختلفًا من اختيارات المعلمات ، 12800 مجموعة سجلات الإنذار. |
| قمة | نعم |
| عرض مخطط Phasor | تلقائيا |
| قدرة اللقطات | 60 |
| لغة القائمة | الإنجليزية / الصينية |
| تواصل | USB |
| إيقاف التشغيل التلقائي | عند بدء حملة إنذار أو البحث عن العابرين ، أو التقاط تيار تدفق ، أو تسجيل اتجاه معلق أو قيد التقدم ، لا يتم إيقاف تشغيل الجهاز تلقائيًا. |
| في وضع الاختبار الآخر ، 15 دقيقة بدون ضغطات على المفاتيح ، إيقاف التشغيل التلقائي بعد دقيقة واحدة. | |
| وظيفة الإضاءة الخلفية | نعم ، مناسب للاستخدام في الليل وفي الأماكن المظلمة. |
| وزن | المضيف: 2.41 كجم (مع البطارية). |
| HR-008 مشبك تيار حاد صغير: 168g × 4 | |
| HR-020 مشبك تيار دائري: 252g × 4 | |
| HR-050 مشبك تيار دائري: 463g × 4 | |
| HR-300R Rogowski لفائف مع التكامل: 280g × 4 | |
| اختبار الأسلاك ومحول الطاقة: 800 جرام | |
| الوزن الإجمالي: حوالي 10.8 كجم (مع العبوة) | |
| طول سلك اختبار الجهد | 3 م |
| طول سلك الاستشعار الحالي | 2 م |
| درجة حرارة العمل والرطوبة | -10 درجة مئوية ~ 40 درجة مئوية ؛أقل من 80٪ ر. |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية ~ 60 درجة مئوية ؛أقل من 70٪ ر. |
| مقاومة المدخلات | مقاومة المدخلات لجهد الاختبار: 1MΩ. |
| تحمل الجهد | تحمل جهد التيار المتردد الجيبي 3700V / 50Hz لمدة دقيقة واحدة بين أسلاك الجهاز والهيكل. |
| عازلة | بين أسلاك الصك وقذيفة ≥10MΩ. |
| بنية | عزل مزدوج ، مع غلاف عازل للاهتزاز. |
| قواعد بأمان | IEC 61010 1000V Cat III / 600V CAT IV ، IEC61010-031 ، IEC61326 ، درجة التلوث: 2. |
يعد محلل PQ المحمول PQA-400 الأداة المثالية لاختبار جودة الطاقة في أي بيئة.إنه يجعل الاختبار أكثر كفاءة ، ويمكّن المشغل من تحليل نتائج الاختبار بسرعة وسهولة.
