| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Calibration Report |
| رقم الموديل: | HME-702 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 3x0… 40 أ |
|---|---|---|---|
| خرج الجهد: | 4x0… 120 فولت | دقة الإخراج: | ≤0.2٪ لمخرج التيار المتردد |
| خرج DC الإضافي: | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | طقم اختبار مرحل ثلاثي الأطوار 120 فولت,طقم اختبار مرحل ثلاثي الأطوار 40A,طقم اختبار مرحل فائق الخفة |
||

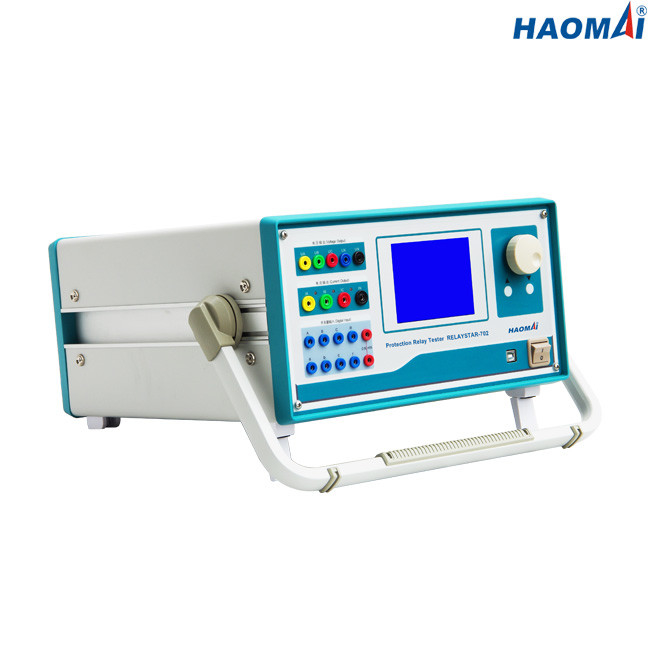

مجموعة اختبار ترحيل الحماية الأساسية ثلاثية الأطوار
الموديل: HME-702
HME-702 عبارة عن مجموعة اختبار حماية أساسية واقتصادية مع مخرجات تيار ثلاثية الطور ومخرجات جهد رباعي الطور.يمكن تطبيق مجموعة HME-702 للاختبار ليس فقط على قيمة التشغيل ووقت تشغيل مرحلات التيار المتردد / التيار المتردد ، ولكن أيضًا على الجهد المعقد الذي يعيق التيار الزائد ، والتيار الزائد المتسلسل الصفري ، وسفك الحمل بالتردد المنخفض ووظائف الحماية الأخرى للحماية القائمة على المعالجات الصغيرة ذات الجهد المنخفض ونقل المجموعة الكاملة للحماية القائمة على المعالجات الدقيقة ذات الجهد العالي ، وعلى قيمة البداية ، وقيمة الكسر السريع ، وقيمة الحجب التوافقي والحماية التفاضلية للمحول المعتمد على المعالج الجزئي.
تشتمل مجموعة اختبار مرحل الحماية الأساسية ثلاثية الأطوار HME-702 على وضع التشغيل المزدوج.يمكن تشغيله في الوضع المحلي بدون جهاز كمبيوتر ، كما يمكن التحكم فيه عن طريق برنامج يعمل على جهاز كمبيوتر بعد الاتصال بجهاز الكمبيوتر عبر كابل الاتصال.
الخصائص الرئيسية
1) خرج تيار ثلاثي الطور (3 × 40 أمبير) + خرج جهد رباعي الطور (4 × 120 فولت)
2) يتوفر كل من الاختبار المحلي والاختبار عن بعد للكمبيوتر الشخصي
3) عملية مريحة في الوضع المحلي
4) مضخم طاقة خطي جديد عالي الدقة
5) مدخلات ثنائية ومخرجات ثنائية وفيرة
6) المساعد المستقل.خرج التيار المستمر
7) وظيفة الحماية الذاتية المثالية
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
| 3 أطوار AC (LN) | 3x420VA عند 40A | |
| قوة | تيار متردد أحادي الطور (LL-LN) | 1x900VA عند 120 أمبير |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ≤0.2٪ | |
| العاصمة: ≤0.5٪ | ||
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 120 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0 ... 240 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x80VA عند 120 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x100VA عند 240 فولت | |
| DC (LN) | 3x70VA عند 160 فولت | |
| صحة | التيار المتردد: ≤0.2٪ | |
| العاصمة: ≤0.5٪ | ||
امدادات التيار المستمر
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 ~ 6 فولت ؛"1": 11 فولت ~ 250 فولت |
| الأعلى.قياس الوقت | 0.1 مللي ثانية ~ 9999 ثانية |
| دقة الوقت | 0.1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 220VAC / 0.5A ، 220VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1000 هرتز (وضع الكمبيوتر الشخصي) ، 20 ~ 300 هرتز (الوضع المحلي) |
| الدقة: <10 ميجا هرتز (0 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1000 هرتز) | |
| القرار: 0.01 هرتز | |
| مرحلة | النطاق: 0 ~ 360 درجة |
| الدقة: 0.2 درجة | |
| القرار: 0.1 درجة | |
| متناسق | أوامر التراكب: 1 ~ 20 (وضع الكمبيوتر الشخصي) ، 1 ~ 6 (الوضع المحلي) ، |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | تيار متردد 220 فولت / 230 فولت ± 10٪ ، مرحلة واحدة |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10A عند 230 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 22 كجم (48.50 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 400 × 300 × 180 ملم (15.75 × 11.81 × 7.09 بوصة) |
| منفذ الاتصال | للاتصال بجهاز الكمبيوتر |
مجموعة اختبار ترحيل الحماية الأساسية ثلاثية الأطوار HME-702 هي جهاز اختبار الترحيل الأساسي المثالي لجميع مرافق الطاقة ومحطات الطاقة ومصنوعات الترحيل ومصنوعات الألواح ومعاهد البحوث والجامعات وشركات الاختبار وما إلى ذلك.
اتصل شخص: William Wang
الهاتف :: +86-18682083519
