| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ريلاي ستار- Z70 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | علبة النقل + كرتون |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار الترحيل المحمول ، طقم اختبار الترحيل ، اختبار IEC 61850 | الإخراج الحالي: | 3x0… 10 أ |
|---|---|---|---|
| خرج الجهد: | 3 × 0 ... 120 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | 10.1 بوصة تعمل باللمس |
| تسليط الضوء: | مجموعة اختبار ترحيل الحماية المحمولة,مجموعة اختبار ترحيل الحماية 120 فولت,مجموعة اختبار التتابع الخفيف |
||

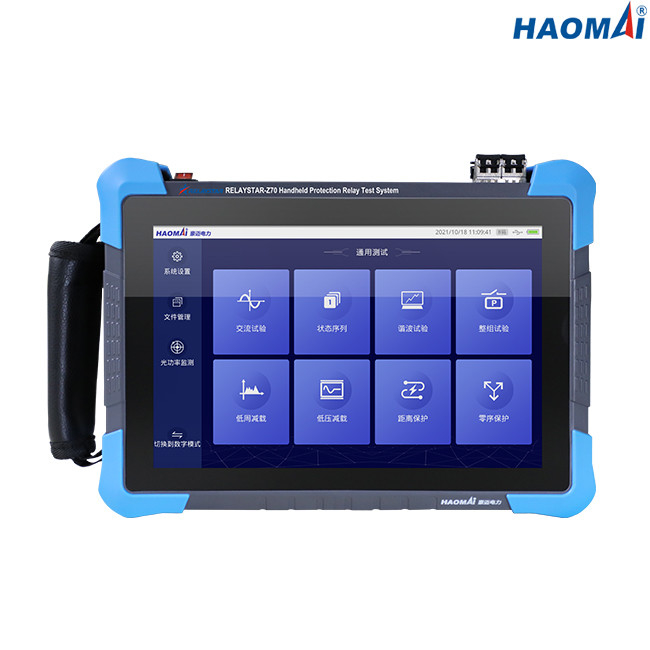

مجموعة اختبار ترحيل الحماية المحمولة
الموديل: RELAYSTAR-Z70
مجموعة اختبار ترحيل الحماية المحمولة RELAYSTAR-Z70 قادرة على اختبار مرحلات الحماية التقليدية (مثل مرحلات الحماية القائمة على الحالة الصلبة والمعالجات الدقيقة) وأجهزة الحماية المستندة إلى IEC 61850 والعبوات الناسفة في محطة فرعية ذكية.
يدمج النظام مجموعة متنوعة من وظائف الاختبار والتحليل ، والتي يمكن استخدامها للاختبار الشامل للوظائف والأداء للمعدات ، مثل الحماية والمراقبة الذكية وجهاز التحكم ووحدة الدمج ومحول الأجهزة الإلكترونية.
نظرًا لصغر حجمه (مثل iPad mini) وتصميمه الخفيف الوزن ، فإن RELAYSTAR-Z70 يسهل حمله في موقع الاختبار.
يمكن لبطارية الليثيوم المدمجة أن تحافظ على تشغيل وحدة RELAYSTAR-Z70 لأكثر من 8 ساعات ، مما يتغلب على صعوبة عدم القدرة على الحصول على الطاقة في موقع الاختبار.
الخصائص الرئيسية
1) شاشة تعمل باللمس عالية الدقة مقاس 10.1 بوصة للتشغيل
2) استنادًا إلى النظام الأساسي لأجهزة SOC وتطوير نظام Linux المضمن
3) مخرجات تيار ثلاثي الطور (3 × 0 ... 10 أمبير) + 3 أطوار للجهد (3 × 0 ... 120 فولت) لاختبار مرحلات الحماية التقليدية
4) الامتثال IEC61850-9-1 / 9-2 / 9-2LE ، FT3 / FT3LE ، GOOSE ومعايير الرسائل الرقمية البصرية الأخرى
5) تكوين 36 قناة بصرية رقمية SV / GOOSE
6) دعم وحدات واجهة الشبكة الضوئية 100 متر
7) دعم وحدات المنفذ التسلسلي البصري FT3
8) دعم تزامن الوقت IRIG-B
9) المراقبة في الوقت الحقيقي للطاقة الضوئية والحزم الرقمية الضوئية للشبكة
10) دعم استيراد ملف SCL القياسي ، واستخراج معلومات تكوين مثيل الجهاز المطلوبة ، وإنشاء الهيكل عن طريق التحليل بنقرة واحدة
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 3 أطوار AC (LN): 3x0 ... 10A |
| تيار مستمر (LN): 3x0 ... ± 2 أ | ||
| قوة | الأعلى.30VA | |
| صحة | التيار المتردد: ≤0.1٪ | |
| العاصمة: ≤0.2٪ | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | تيار متردد ثلاثي الأطوار (LN): 3x0 ... 120 فولت |
| تيار مستمر (LN): 3x0 ... ± 170 فولت | ||
| قوة | الأعلى.30VA | |
| صحة | التيار المتردد: ≤0.1٪ | |
| العاصمة: ≤0.2٪ | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 10 ~ 1200 هرتز |
| الدقة: 0.001 هرتز | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: 0 درجة ~ + 360 درجة | |
| الدقة: 0.01 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 1 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 1 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 2 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 2 (1 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 2 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 2 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
مزود الطاقة
| مدخلات للمحول | 100 فولت ~ 240 فولت ، 50/60 هرتز |
| خرج المحول | تيار مستمر 15 فولت / 3 أمبير |
| بطارية ليثيوم مدمجة | 7.4 فولت ، 9600 مللي أمبير |
| وقت العمل المستمر | أكثر من 8 ساعات |
متفرقات
| وزن | 2.7 كجم (رطل) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 270 × 210 × 64 ملم (× 11.61 × 9.84 بوصة) |
مجموعة اختبار ترحيل الحماية المحمولة RELAYSTAR-Z70 هي أحدث جيل من مجموعة اختبار مرحل الحماية الشاملة القابلة للنقل ، والتي ستساعد المهندسين بسهولة أكبر على إكمال اختبار مرحلات الحماية والعبوات الناسفة المرتجلة في المحطات الفرعية.
اتصل شخص: William Wang
الهاتف :: +86-18682083519
