| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -7000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | مجموعة اختبار التتابع ، مجموعة اختبار التتابع ، مجموعة اختبار الحقن الثانوي | الإخراج الحالي: | 6 × 0 ... 30 أ |
|---|---|---|---|
| خرج الجهد: | 6 × 0 ... 150 فولت | دقة الإخراج: | ≤0.1٪ لمخرج التيار المتردد |
| اختبار IEC 61850: | متوفر | عملية: | الوضع المحلي + وضع الكمبيوتر |
| تسليط الضوء: | مجموعة اختبار مرحل الحماية 150 فولت,مجموعة اختبار ترحيل حماية المعالجات الدقيقة,اختبار ترحيل الحماية متعدد الأغراض |
||
مجموعة اختبار ترحيل الحماية متعددة الأغراض
نموذج:ريلاي ستار -7000

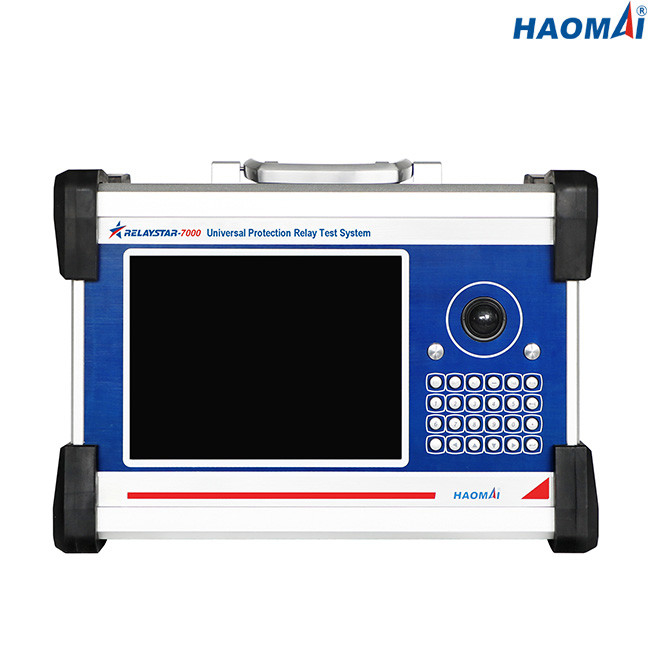

RELAYSTAR-7000 عبارة عن مجموعة اختبار تتابع حماية محمولة ومتعددة الأغراض.يتم تشغيل الوحدة عبر الكمبيوتر الصناعي المدمج المزود بشاشة لمس TFT LCD مقاس 9.7 بوصة ولوحة مفاتيح وماوس ، مما يسمح للمستخدم بإجراء اختبار يدوي وثابت وديناميكي بسرعة وسهولة.يمكن حفظ الاختبارات ونتائج الاختبار في الذاكرة المحلية وتنزيلها على ذاكرة USB لنقل بيانات الاختبار أو لطباعة تقارير الاختبار.
للاختبار التلقائي الكامل على جهاز كمبيوتر ، تأتي كل وحدة RELAYSTAR-7000 مع إصدار مثبت من برنامج RELAYSTAR.تم تصميم برنامج RELAYSTAR ليعمل على جهاز كمبيوتر يعمل بنظام التشغيل Windows 10.
RELAYSTAR-7000 قادر على اختبار المرحلات الواقية الكهربائية والميكانيكية ، والحالة الصلبة والمعالجات الدقيقة ، والعبوات الناسفة IEC61850 ووحدة الدمج.
الخصائص الرئيسية
● قادرة على اختبار المرحلات الواقية الكهربائية والميكانيكية والحالة الصلبة والمعالجات الدقيقة ، IEC61850 العبوات الناسفة ووحدة الدمج
● عملية قائمة بذاتها باستخدام شاشة TFT LCD رسومية عالية الدقة بديهية ، لا يلزم تشغيل جهاز كمبيوتر
● القدرة على اختبار الكمبيوتر عن بعد
● التيار العالي والطاقة العالية
● رصد وتسجيل الموجي المدمج
● قدرة اختبار متزامن عبر القمر الصناعي لنظام تحديد المواقع العالمي (GPS) الديناميكي
● قدرة اختبار IEC61850
معلومات تقنية
مخرجات التيار والجهد العام
| المولد الحالي | يضع مجال | 6 مراحل AC (LN): 6x0… 30A |
| تيار مستمر (LN): 6x0 ... ± 10 أمبير | ||
| قوة | 6 مراحل AC (LN): 6x450VA عند 30A | |
| تيار مستمر (LN): 6x120VA عند 10 أمبير | ||
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 30A) | |
| تيار مستمر: ± 5mA (0.2 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
| مولد الجهد | يضع مجال | 6 مراحل AC (LN): 6x0 ... 150 فولت |
| تيار مستمر (LN): 6x0 ... ± 160 فولت | ||
| قوة | 6 مراحل AC (LN): 6x80VA عند 150V | |
| تيار مستمر (LN): 6x80VA عند 160 فولت | ||
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0.5 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
| المولدات العامة | تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | ||
| القرار: 0.001 هرتز | ||
| مرحلة | النطاق: -360 درجة ~ + 360 درجة | |
| الدقة: 0.1 درجة | ||
| القرار: 0.01 درجة | ||
| متناسق | ترتيب التراكب: 2 ~ 24 مرة | |
| تشويه: ≤0.5٪ |
واجهات اتصال إيثرنت
| الوضع | 10 / 100Base-TX (10 / 100Mbit ، زوج مجدول ، انتقال تلقائي) |
| رقم المنفذ | 2 |
| نوع الواجهة | منفذ RJ45 |
| مؤشر الحالة | مصابيح LED |
واجهات اتصالات الألياف الضوئية
| الوضع | 100Base-FX (100 ميجابت ، ألياف بصرية ، ازدواج كامل) |
| رقم المنفذ | 8 |
| نوع الواجهة | LC |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | مصابيح LED |
واجهات FT3
| رقم المنفذ | 9 (8 للإرسال ، 1 للاستقبال) |
| نوع الواجهة | شارع |
| نوع الألياف | 62.5 / 125μm (ألياف متعددة الأوضاع) |
| الطول الموجي | 850 نانومتر |
المدخلات الثنائية
| رقم | 8 |
| يكتب | جهة اتصال خالية من الإمكانات أو جهة اتصال خاملة (تحديد تلقائي) |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ؛250VDC / 0.2 أمبير |
المراقبة والتسجيل المدمجين
| يراقب | التيارات ومخرجات الجهد |
| تسجيل | المخرجات التناظرية ، حالة المدخلات / المخرجات الثنائية |
| الوضع | المراقبة في الوقت الحقيقي ، لا يلزم وجود أسلاك خارجية |
| طول التسجيل | غير محدود (حتى تمتلئ الذاكرة الداخلية) |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 120 فولت |
| اتصال | مقبس تيار متردد قياسي (IEC 60320) |
الظروف البيئية
| درجة حرارة التشغيل | 0 ... +50 درجة مئوية (+32 ... +122 درجة فهرنهايت) |
| درجة حرارة التخزين | -25 ... +70 درجة مئوية (-13 ... +158 درجة فهرنهايت) |
| نطاق الرطوبة | الرطوبة النسبية 5 ... 95٪ ، دون تكاثف |
| اهتزاز | IEC 60068-2-6 (20 م / ث 2 عند 10 ... 150 هرتز) |
متفرقات
| وزن | 19.5 كجم (42.99 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 295 × 250 ملم (15.94 × 11.61 × 9.84 بوصة) |
معايير الأمان والتوافق الكهرومغناطيسي
| EMC | يلتزم المنتج بتوجيه التوافق الكهرومغناطيسي (EMC) 2004/108 / EC (متوافق مع CE). |
| يلتزم المنتج بتوجيه الجهد المنخفض 2006/95 / EC (متوافق مع CE). | |
| أمان | IEC 61326-1 ؛IEC 61000-6-4 ؛IEC 61000-3-2 / 3 |
| IEC 61010-1 |
RELAYSTAR-7000 عبارة عن مجموعة اختبار محمولة متعددة الأغراض وميدانية لاختبار مرحلات الحماية الكهروميكانيكية والحالة الصلبة والمعالجات الدقيقة ، IEC61850 IEDs ووحدة الدمج في محطة الطاقة أو المحطة الفرعية التقليدية أو المحطة الفرعية الذكية.
