50.27 Lb Tan Delta Power Transformer Test Set Kit 12kV Multiphase

نظام اختبار عامل السعة والتبديد

الموديل: TDC3100

نظام اختبار عامل السعة والطاقة / التبديد TDC3100 ، بالتحديد مجموعة اختبار C&DF ، هو نظام اختبار قوي لتحليل حالة العزل لمعدات الجهد العالي عن طريق قياس معامل القدرة / التبديد والسعة.

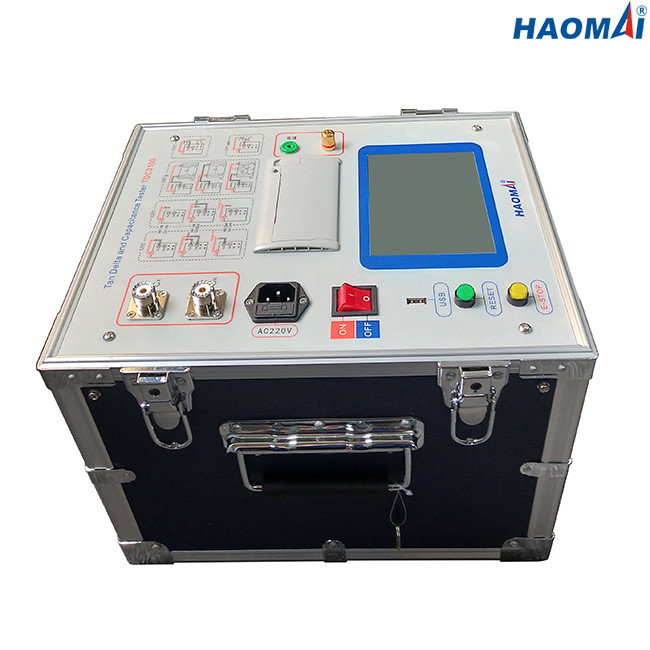

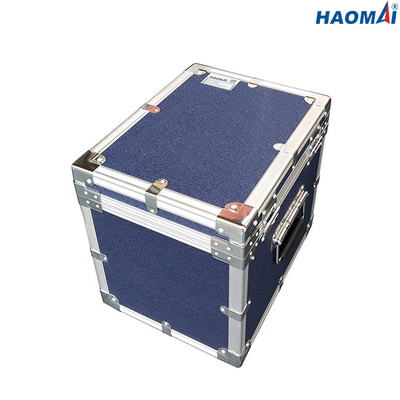

يبلغ وزن نظام اختبار عامل السعة والطاقة / التبديد TDC3100 22.8 كجم (50.27 رطلاً) ، مما يجعل من السهل نقله إلى مواقع الاختبار.شاشة اللمس على لوحة TDC3100 تجعل العملية أسهل وأسرع.

الخصائص الرئيسية

1) معيار الاختبار: IEC60247

2) وضع الاختبار القابل للتحديد: UST ، GST ، GSTg

3) قياس معامل القدرة / معامل التبديد (tan∂) بقدرة 10 كيلو فولت

4) قياس السعة حتى 60 nF عند 12 kV

5) يتوفر اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

6) دوائر قمع التداخل للاختبار في ظل ظروف تداخل أو ضوضاء شديدة

7) شاشة تعمل باللمس لعملية سهلة وسريعة

8) طابعة حرارية مدمجة لطباعة نتائج الاختبار مباشرة

معلومات تقنية

● معيار الاختبار: IEC60247

● المخرجات الداخلية للجهد العالي: 0.5 ~ 12 كيلو فولت

دقة الإخراج: ± (قراءة × 1٪)

القرار: 100 فولت

أقصى تيار الإخراج: 200mA

القدرة: 2000VA

● مصدر طاقة الإثارة الذاتية: AC 0 ~ 50V / 15A

● قياس عامل التبديد (tgδ)

نطاق القياس: لا يوجد حد

الدقة: ± (قراءة × 1٪ + 0.040٪)

القرار: 0.001٪

● قياس السعة (Cx)

نطاق القياس: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF لاختبار CVT

الدقة: ± (قراءة × 1٪ + 1.00pF)

الدقة: 0.001pF (4 رقمية صالحة)

● اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

نطاق القياس: 10 ~ 10000

دقة: 1٪

● التردد

تردد واحد: 50 هرتز أو 60 هرتز

التردد المتغير: 45 هرتز / 55 هرتز ، 47.5 هرتز / 52.5 هرتز ، 55 هرتز / 65 هرتز ، 57.5 هرتز / 62.5 هرتز

● طابعة حرارية مدمجة لطباعة نتائج الاختبار

● واجهة USB لنتائج الاختبار تنزيل التخزين

● تخزين البيانات: يمكن تخزين 200 نتيجة اختبار في جهاز الاختبار

● مصدر الطاقة: حسب الطلب (تيار متردد 220 فولت / 230 فولت / 120 فولت / 127 فولت ± 10٪ ، مرحلة واحدة) ، 50 هرتز / 60 هرتز

● الحالة البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

الرطوبة: <90٪

● متفرقات

أبعاد المضيف:350X270 م × 270 مم (13.78 × 10.62 × 10.63 بوصة)

وزن المضيف: 22.8 كجم (50.27 رطلاً)

● مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326

نظام اختبار عامل السعة والطاقة / التبديد TDC3100 (مجموعة اختبار C&DF) يعتبر TDC3100 أداة اختبار موثوقة لاختبار عامل التبديد (tgδ) ، وعامل القدرة (PF) والسعة (Cx) للمحولات ، وقواطع الدائرة ، والآلات الدوارة ، والكابلات ، و CVT ، إلخ. ..
