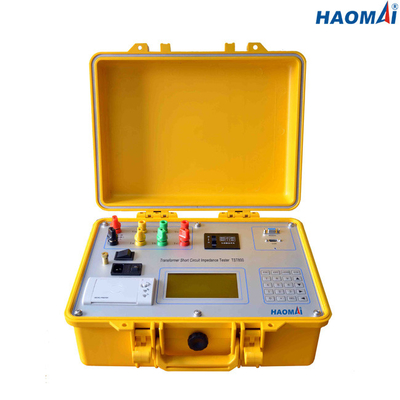

مجموعة اختبار محول الطاقة ذات مقاومة الدائرة القصيرة Multimode 5V-400V

محولمقاومة ماس كهربائىاختبار

الموديل: TST800

يمكن أن يحدث التشوه الميكانيكي المتعرج للمحولات أثناء النقل أو التثبيت أو الأحداث الحالية المرتفعة أثناء التشغيل.يمكن الكشف عن هذه التغييرات من خلال مقارنة قبل وبعد قيم قياس مقاومة ماس كهربائى.

يستخدم جهاز اختبار مقاومة الدائرة القصيرة للمحول TST800 لقياس مقاومة ماس كهربائى وغيرها من المعلمات المرتبطة بمحولات الطاقة وفقًا لمعيار IEC60076-5-2006.

الخصائص الرئيسية

1) قادرة على قياس مقاومة ماس كهربائى للمحولات بدون منظم الجهد الخارجي

2) يفيد في كشف وتشخيص تشوه اللف

3) قادرة على أداء اختبار مقاومة ماس كهربائى في محولات أحادية أو ثلاثية الطور

4) اختيار وضع الاختبار التلقائي أو اليدوي

5) قادرة على قياس صفر تسلسل الممانعة والحث

6) لديه وظيفة تحديد الإخراج الحالي لأي اختبار عينة مقاومة.

7) يمكن حفظ نتائج الاختبار في الأداة أو طباعتها عبر طابعة حرارية مدمجة ، كما يمكن تصديرها عبر منفذ USB.

معلومات تقنية

◇قسم القياس

نطاق قياس الجهد: 5 ~ 400V

دقة القياس: 0.2٪

نطاق القياس الحالي: 0.1 ~ 20A

دقة القياس: 0.2٪

● قياس مقاومة ماس كهربائى: 0 ~ 100٪

◇عام

مزود الطاقة: حسب الطلب (AC220V / 230V / 120V / 127V ، 50Hz / 60Hz اختياري)

أبعاد: 405 × 330 × 172 ملم (15.95 بوصة × 12.99 بوصة × 6.77 بوصة)

وزن: 8 كجم (17.64 رطلاً)

الظروف البيئية

مجال التطبيق: الجهاز مخصص للاستخدام في المحطات الفرعية ذات الجهد المتوسط ​​والعالي والبيئات الصناعية.

درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

درجة حرارة التشغيل: -20 درجة مئوية إلى + 50 درجة مئوية (-4 درجة فهرنهايت إلى + 122 درجة فهرنهايت)

الرطوبة: <95٪ RH ، دون تكاثف

مؤهلات السلامة و EMC

الأمان: تم تصميمه وفقًا لـ IEC61010-1 ، 2006/95 / EC

EMC: 2004/108 / EC

جهاز اختبار مقاومة الدائرة القصيرة للمحول TST800 هو أداة مثالية لقياس مقاومة ماس كهربائى لمحولات الطاقة لتشخيص تشوه اللف.
