12kV IEC60247 مجموعة اختبار محول الطاقة عامل عزل فائق الحمل

مجموعة اختبار عامل قوة العزل 12kV



الموديل: TDC3100

تتغير خصائص العزل بمرور الوقت ، ومن الضروري اختبار المعلمات الرئيسية بدقة ، لتوجيه مستوى التدهور النسبي للعزل.ومن ثم يتم استخدام مجموعة اختبار عامل السعة والقدرة / التبديد.

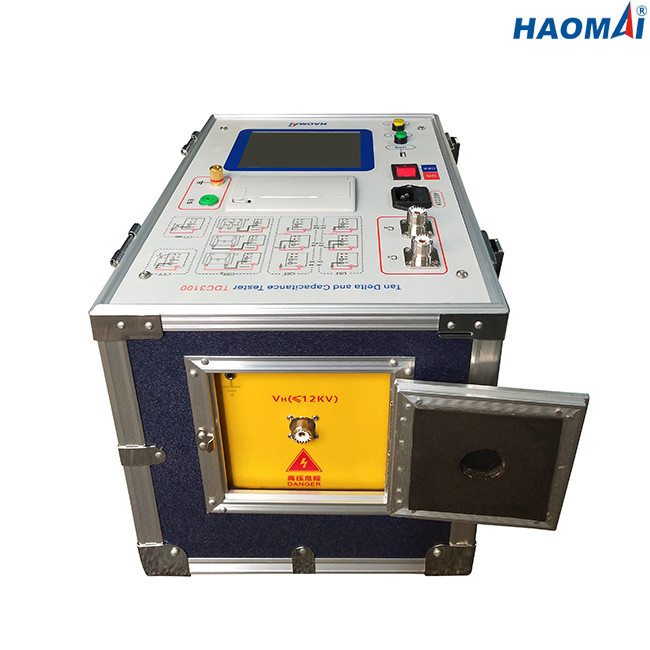

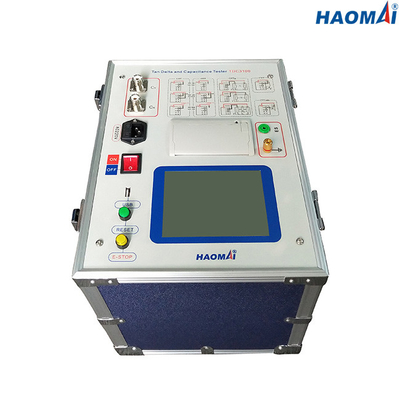

TDC3100 عبارة عن مجموعة اختبار عامل طاقة عزل متكاملة متكاملة مع جسر قياس مصدر طاقة تيار متردد مدمج بجهد 12 كيلو فولت ومكثف قياسي مرجعي.إنه سهل الاستخدام وسهل التشغيل عبر مجموعة اختبار عبر شاشة تعمل باللمس.تعتبر توصيلات الأسلاك بسيطة ويمكن تشغيلها بواسطة أفراد عديمي الخبرة أيضًا.

مجموعة اختبار معامل القدرة العازلة TDC3100 خفيفة الوزن ومحمولة ، والتي يتم إجراؤها للاختبار من قبل شخص واحد.

تحتوي وحدة TDC3100 على وسائل حماية أمان مدمجة للعناية بأي أخطاء تشغيلية أو غير مقصودة قد تحدث.



الخصائص الرئيسية

1) معيار الاختبار: IEC60247

2) وضع الاختبار القابل للتحديد: UST ، GST ، GSTg

3) قياس معامل قدرة العزل / عامل التبديد 12 كيلو فولت (تان)

4) قياس السعة حتى 60 nF عند 12 kV

5) يتوفر اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

6) دوائر قمع التداخل للاختبار في ظل ظروف تداخل أو ضوضاء شديدة

7) شاشة تعمل باللمس لعملية سهلة وسريعة

8) طابعة حرارية مدمجة لطباعة نتائج الاختبار مباشرة



معلومات تقنية

● معيار الاختبار: IEC60247

● المخرجات الداخلية للجهد العالي: 0.5 ~ 12 كيلو فولت

دقة الإخراج: ± (قراءة × 1٪)

القرار: 100 فولت

أقصى تيار الإخراج: 200mA

القدرة: 2000VA

● مصدر طاقة الإثارة الذاتية: AC 0 ~ 50V / 15A

● قياس عامل التبديد (tgδ)

نطاق القياس: لا يوجد حد

الدقة: ± (قراءة × 1٪ + 0.040٪)

القرار: 0.001٪

● قياس السعة (Cx)

نطاق القياس: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF لاختبار CVT

الدقة: ± (قراءة × 1٪ + 1.00pF)

الدقة: 0.001pF (4 رقمية صالحة)

● اختبار نسبة CVT (مناسب لـ CVT مع فئة الدقة 1.0 أو 3.0)

نطاق القياس: 10 ~ 10000

دقة: 1٪

● التردد

تردد واحد: 50 هرتز أو 60 هرتز

التردد المتغير: 45 هرتز / 55 هرتز ، 47.5 هرتز / 52.5 هرتز ، 55 هرتز / 65 هرتز ، 57.5 هرتز / 62.5 هرتز

● طابعة حرارية مدمجة لطباعة نتائج الاختبار

● واجهة USB لنتائج الاختبار تنزيل التخزين

● تخزين البيانات: يمكن تخزين 200 نتيجة اختبار في جهاز الاختبار

● مصدر الطاقة: حسب الطلب (تيار متردد 220 فولت / 230 فولت / 120 فولت / 127 فولت ± 10٪ ، مرحلة واحدة) ، 50 هرتز / 60 هرتز

● الحالة البيئية

درجة حرارة التخزين: -20 درجة مئوية ~ 60 درجة مئوية

درجة حرارة التشغيل: -10 درجة مئوية ~ 50 درجة مئوية

الرطوبة: <90٪

● متفرقات

أبعاد المضيف: 350 × 270 م × 270 مم (13.78 × 10.62 × 10.63 بوصة)

وزن المضيف: 22.8 كجم (50.27 رطلاً)

● مؤهلات السلامة و EMC

الأمان: مصمم وفقًا للمواصفة IEC61010-1

EMC: صناعي خفيف IEC 61326



تم تصميم مجموعة اختبار معامل القدرة العازلة TDC3100 لقياس عامل الطاقة / التبديد والسعة في بيئة التداخل الكهرومغناطيسي الثقيل مثل محطات الطاقة والمحطات الفرعية.
