| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HAOMAI |
| إصدار الشهادات: | ISO9001:2015, Type Test Report, Calibration Report |
| رقم الموديل: | ريلاي ستار -806 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | حالة النقل + حالة الخشب الرقائقي |
| وقت التسليم: | 5-10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 400 مجموعة شهريا |
| اسم المنتج: | جهاز اختبار التتابع ، نظام اختبار التتابع ، مجموعة اختبار ترحيل الحماية | 3 مراحل الإخراج الحالي: | 3 × 0 ... 40 أ |
|---|---|---|---|
| 4 مراحل خرج الجهد: | 4 × 0 ... 150 فولت | دقة إخراج التيار المتردد: | ≤0.1٪ |
| IPC مدمج مع شاشة LCD: | متوفر | اختبار شامل: | عبر GPS مدمج |
| تسليط الضوء: | طقم اختبار مرحل ثلاثي الأطوار ISO9001,طقم اختبار مرحل ثلاثي الأطوار 18 كجم,اختبار حقن ثانوي خفيف الوزن |
||
تلقائيثلاث مراحلمجموعة اختبار الحقن الثانوية

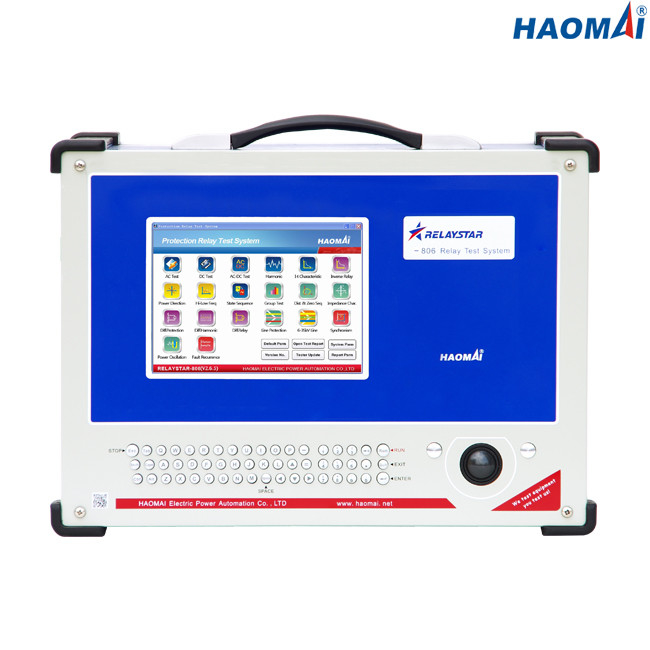

الموديل: RELAYSTAR-806
RELAYSTAR-806 عبارة عن مجموعة اختبار حقن ثانوي قوية وتلقائية ثلاثية الطور.تولد مجموعة الاختبار التي يتم التحكم فيها محليًا وجهاز الكمبيوتر إشارات عالية الدقة باستخدام تقنية DSP المتعددة.تسمح مخرجات التيار القوية (3x40A) ومخرجات الجهد (4x150V) باختبار أي نوع من مرحلات الحماية بما في ذلك المرحلات الكهروميكانيكية.
يمكن تشغيل RELAYSTAR-806 مباشرة من اللوحة الأمامية عن طريق شاشة رسومية ملونة كبيرة ، وماوس ، ولوحة مفاتيح ، ومفاتيح وظيفية.يتم حفظ نتائج الاختبار تلقائيًا ثم تنزيلها على جهاز الكمبيوتر عبر منفذ USB للتخزين النهائي أو الطباعة.
تسمح واجهة Ethernet بالتحكم في مجموعة RELAYSTAR-806 بواسطة برنامج اختبار RELAYSTAR المتقدم الذي يعمل على جهاز الكمبيوتر مع نظام التشغيل Windows.
يمكن إجراء الاختبار من طرف إلى طرف بواسطة وحدة GPS مدمجة وهوائي خارجي ، مما يسمح بمزامنة بداية الاختبار لمجموعتي RELAYSTAR-806.
يتم توفير حماية مجموعة RELAYSTAR-806 من مشاكل التسليم من خلال حقيبة النقل القوية هذه بمقبض في الأعلى وعجلات في الأسفل.
الخصائص الرئيسية
1) التحكم المحلي عبر الكمبيوتر الصناعي ولوحة المفاتيح وشاشة ملونة مقاس 8 بوصات
2) جهاز التحكم عن بعد مع برنامج اختبار RELAYSTAR المتقدم
3) متوفر في وقت واحد: 3 مخرجات تيار و 4 جهد كهربائي بالإضافة إلى 1 مخرجات محاكاة بطارية
4) الضبط المستقل لمخرجات التيار / الجهد
5) قادرة على التدرج أو زيادة التيار / الجهد
6) مخرجات تيار عالية: 3x40 A ، 1x120A
7) قادرة على أداء اختبار شامل عبر وحدة GPS مدمجة
8) مرفق استيراد وتصدير ملف RIO
9) تقرير الاختبار التلقائي
10) خفيف ويسهل حملها
معلومات تقنية
المولد الحالي
| يضع مجال | 3 أطوار AC (LN) | 3x0… 40 أ |
| تيار متردد أحادي الطور (LL-LN) | 1 × 0 ... 120 أ | |
| DC (LN) | 3x… ± 10 أ | |
قوة
| 3 أطوار AC (LN) | 3x300VA عند 40A |
| تيار متردد أحادي الطور (LL-LN) | 1x1000VA عند 120 أمبير | |
| DC (LN) | 3x120VA في 10A | |
| صحة | التيار المتردد: ± 1mA (≤0.2A) ، ≤0.1٪ (0.2 ~ 40A) | |
| تيار مستمر: ± 5mA (0 ~ 0.5A) ، ≤0.2٪ (0.5 ~ 10A) | ||
| دقة | 1 مللي أمبير | |
مولد الجهد
| يضع مجال | 4 مراحل AC (LN) | 4x0… 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x0… 300 فولت | |
| DC (LN) | 3x… ± 160 فولت | |
| قوة | 4 مراحل AC (LN) | 4x70VA عند 150 فولت |
| تيار متردد أحادي الطور (ليرة لبنانية) | 1x140VA عند 300 فولت | |
| DC (LN) | 3x80VA عند 160 فولت | |
| صحة | التيار المتردد: ± 2 مللي فولت (0.2 ~ 2 فولت) ، ≤0.1٪ (2 ~ 150 فولت) | |
| تيار مستمر: ± 10 مللي فولت (0 ~ 5 فولت) ، ≤0.2٪ (5 ~ 160 فولت) | ||
| دقة | 1mV | |
إمداد التيار المستمر الإضافي (إخراج محاكي البطارية)
| مجال الجهد الكهربائي | 110 فولت / 220 فولت (بحد أقصى 1.5 أمبير) |
| قوة | الحد الأقصى 165VA / 330VA |
المدخلات الثنائية
| رقم | 8 |
| خصائص الإدخال | جهة اتصال خاملة أو جهة اتصال خالية من الاحتمالات |
| خصائص العتبة | "0": 0 6 فولت ؛"1": 12 فولت 250 فولت |
| الأعلى.قياس الوقت | 999999.999 ثانية |
| دقة الوقت | ± 1 مللي ثانية |
| دقة الوقت | 1 مللي ثانية |
نواتج ثنائية
| رقم | 4 |
| يكتب | اتصال خامل |
| كسر القدرة | 250VAC / 0.5A ، 250VDC / 0.2A |
المولدات العامة
| تكرر | النطاق: 0 ~ 1200 هرتز |
| الدقة: <1 ميجا هرتز (0 ~ 65 هرتز) ، <10 ميجا هرتز (65 ~ 450 هرتز) ، <20 ميجا هرتز (450 ~ 1200 هرتز) | |
| القرار: 0.001 هرتز | |
| مرحلة | النطاق: -360 درجة ~ + 360 درجة |
| الدقة: 0.1 درجة | |
| القرار: 0.01 درجة | |
| متناسق | ترتيب التراكب: 2 ~ 24 مرة |
| تشويه: ≤0.5٪ |
مزود الطاقة
| جهد الدخل الاسمي | حسب الطلب (AC 220V / 230V / 120V ± 10٪ ، مرحلة واحدة) |
| التردد الاسمي | 50/60 هرتز |
| التصنيف الحالي | 10 أمبير عند 230 فولت / 12 أمبير عند 115 فولت |
| اتصال | مقبس التيار المتردد القياسي (IEC 60320) |
متفرقات
| وزن | 18 كجم (39.68 رطلاً) |
| الأبعاد (عرض × ارتفاع × عمق ، بدون مقبض) | 405 × 300 × 164 ملم (15.94 × 11.81 × 6.46 بوصة) |
| منفذ الاتصال | 2 منفذ USB2.0 ، 1 منفذ إيثرنت |
يتميز المولد الحالي ثلاثي الطور لمجموعة اختبار الحقن الثانوية الأوتوماتيكية ثلاثية الطور RELAYSTAR-806 بالميزات التالية:
- ثلاثة مصادر حالية مستقلة ، مع محايد مشترك.
- نوع التوصيل: مآخذ أمان موزة.
- لكل مخرج ، يضيء ضوء عند تطبيق الخرج.
- نطاقات الإخراج ، والقوة المقابلة والقرار.
- الضبط المستقل للمخرجات الحالية.
- تردد الخرج: 0 إلى 1200 هرتز.
- الإخراج قابل للتعديل من الصفر إلى القيمة القصوى.
- إمكانية تغيير الخطوة في قيمة المخرجات.
